Normaldruck-Lungenautomat ohne
Mitteldruckkupplung
Prüfgerät vorbereiten
Benötigtes Zubehör:
— Prüfstück PE (R 51 591)
— Prüfstück P (R 50 028)
— ESA-Adapter (AG 02 406)
— Adapter für Lungenautomaten des PSS 90/100
(33 37 650)
— Adapter für Lungenautomaten des PSS 7000 (auf
Anfrage)
 Druckluftflasche des Pressluftatmers schließen.
 Lungenautomaten vom Druckminderer demontieren.
 Adapter auf den Anschluss des Lungenautomaten
montieren.
 Adapter in den Druckminderer montieren.
 Prüfkopf abnehmen.

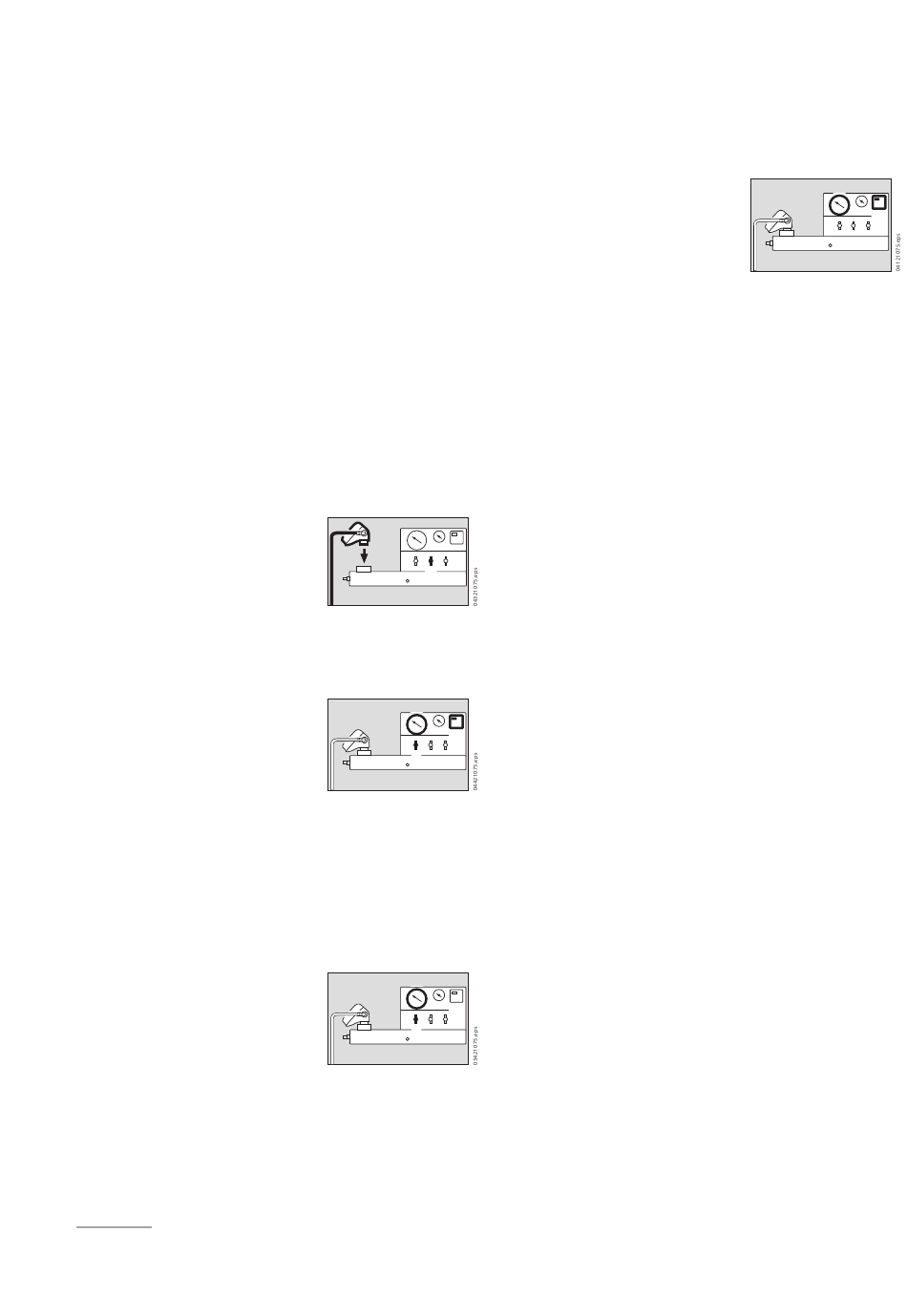

 Lungenautomaten mit dem
zugehörigen Prüfstück/
Adapter an den Rundgewinde-
Anschluss anschließen (1).
 Druckluftversorgung öffnen.
 Messpunkt "Rundgewinde-
Anschluss" ansteuern (2).
Dichtheit prüfen
1)
 Prüfzeit einstellen (1).
 Schlauch mit einem stumpfen
Werkzeug abklemmen.
1)
 Prüfdruck erzeugen:
Steuerhebel (2) zum
Feineinstellen mehrfach kurz
nach vorn ziehen.
Der Druck wird am Niederdruckmanometer (3)
angezeigt.
 Timer starten (1).
 Nach Ablauf der Prüfzeit Druck ablesen und
Druckdifferenz mit dem Sollwert
Öffnungsdruck prüfen
 Langsam Unterdruck
erzeugen (1).
 Manometer beobachten (2).
 Öffnungsdruck ablesen und
1)
mit dem Sollwert
vergleichen.
1) Siehe Gebrauchsanweisung des Lungenautomaten.
1
2
3
1
2
1)
vergleichen.
2
1
Dosierventil prüfen
1)
 Prüfzeit einstellen (1).
1)
 Prüfdruck erzeugen.
Der Druck wird am
Niederdruckmanometer (2)
angezeigt
 Timer starten (1).
 Nach Ablauf der Prüfzeit Druck ablesen und
Druckdifferenz mit dem Sollwert
Prüfung beenden
 Leitungssystem drucklos machen.
 Prüfaufbau demontieren.
2
1
1)
vergleichen.
