ISTRUZIONI D'USO E DI INSTALLAZIONE
INSTALLATION AND USER'S MANUAL
INSTRUCTIONS D'UTILISATION ET D'INSTALLATION
INSTALLATIONS-UND GEBRAUCHSANLEITUNG
INSTRUCCIONES DE USO Y DE INSTALACION
GEBRUIKS- EN INSTALLATIEAANWIJZINGEN
Attenzione! Leggere attentamente le "Avvertenze" all'interno! Caution! Read "Warnings" inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l'intérieur!
Achtung! Bitte lesen Sie aufmerksam die „Hinweise" im Inneren! ¡Atención¡ Leer atentamente las "Advertencias" en el interior! Let op! Lees de "Waarschuwingen" aan de binnenkant zorgvuldig!
A150/300

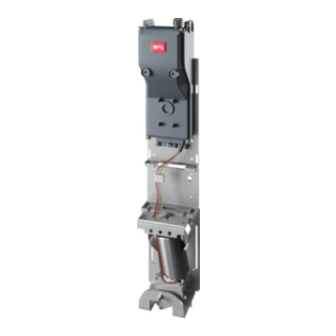

HIDE SL SMART BT A300
HIDE SL SMART BT A150
ATTUATORE PER CANCELLI SCORREVOLI A CREMAGLIERA
ACTUATOR FOR RACK SLIDING GATES
ACTIONNEUR POUR PORTAILS COULISSANTS À CRÉMAILLÈRE
STELLANTRIEB FÜR SCHIEBETORE MIT ZAHNSTANGE
ACTUADOR PARA CANCELAS CORREDERAS DE CREMALLERA
SIŁOWNIK DO BRAM PRZESUWNYCH Z LISTWĄ ZĘBATĄ
Advertisement
Table of Contents
Related Manuals for BFT HIDE SL SMART BT A300
Summary of Contents for BFT HIDE SL SMART BT A300

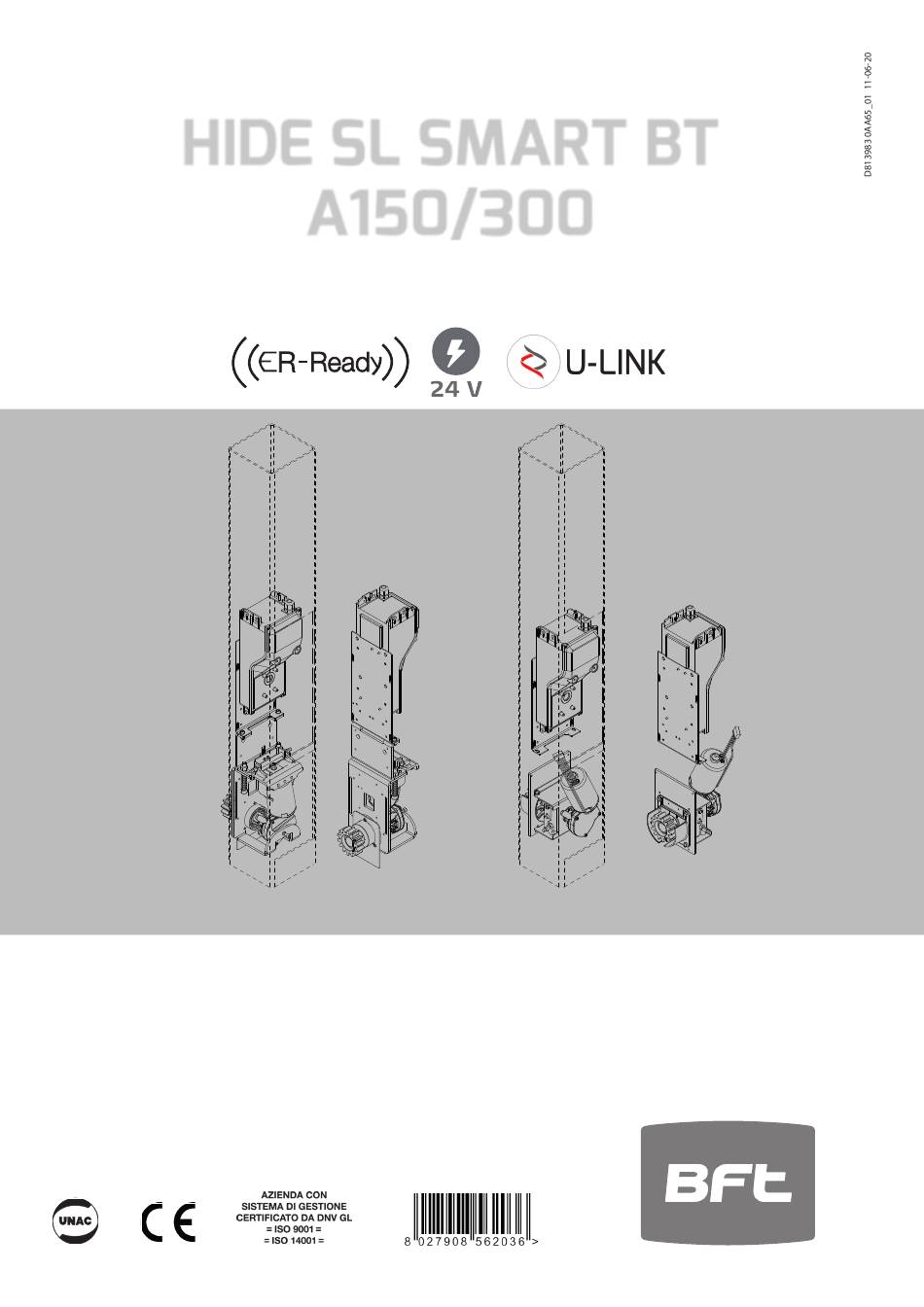

- Page 1 HIDE SL SMART BT A150/300 HIDE SL SMART BT A300 HIDE SL SMART BT A150 ISTRUZIONI D’USO E DI INSTALLAZIONE ATTUATORE PER CANCELLI SCORREVOLI A CREMAGLIERA INSTALLATION AND USER’S MANUAL ACTUATOR FOR RACK SLIDING GATES INSTRUCTIONS D’UTILISATION ET D’INSTALLATION ACTIONNEUR POUR PORTAILS COULISSANTS À CRÉMAILLÈRE INSTALLATIONS-UND GEBRAUCHSANLEITUNG STELLANTRIEB FÜR SCHIEBETORE MIT ZAHNSTANGE...
-
