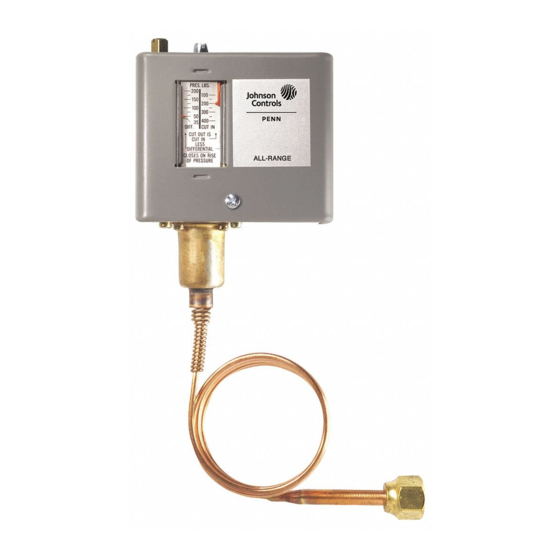

Johnson Controls Penn P70 Product/Technical Bulletin
For low pressure applications
Hide thumbs
Also See for Penn P70:
- Installation instructions manual (16 pages) ,
- Product/technical bulletin (12 pages) ,
- Manual (13 pages)
Subscribe to Our Youtube Channel
Related Manuals for Johnson Controls Penn P70
Summary of Contents for Johnson Controls Penn P70
- Page 1 (217) 352-9330 | Click HERE Find the Johnson Controls P70AB-2 at our website:...
-
Page 2: Features And Benefits
Limited Knob Adjustment Restricts control adjustment ranges and Option deters tampering and over-adjustment © 2005 Johnson Controls, Inc. Part No. 24-7664-2608, Rev. — Artisan Technology Group - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisantg.com... - Page 3 pplication P70, P72, and P170 controls for low pressure The MICRO-SET option provides fine adjustment of applications are designed primarily to provide low-side the differential setting for precision pressure control of pressure control on commercial refrigeration and air critical low pressure applications. conditioning applications.
- Page 4 imensions Figure 2: Dimensions for Low Pressure Controls with NEMA 1 Enclosure (in./mm) Figure 3: Dimensions for Low Pressure Controls with NEMA 3R Enclosure (in./mm) Note: These dimensions are nominal and are subject to accepted manufacturing tolerances and application variables. P70, P72, and P170 Controls for Low Pressure Applications Product/Technical Bulletin Artisan Technology Group - Quality Instrumentation ...
- Page 5 ounting Mount the control in an accessible position, where the control and pressure connection line is not subject to damage. CAUTION: Equipment Damage Hazard. Mount the pressure control upright and level. Position the pressure connection line to allow drainage away from control bellows.
- Page 6 Avoid Contact between the Capillary Tubing and IMPORTANT: Make all wiring connections in Sharp or Abrasive Objects accordance with the National Vibration of sharp or abrasive objects in contact with Electrical Code and all local capillary tubes can result in leaks. regulations.
- Page 7 Figure 8: Typical Wiring for DPST Switch (P72A, and B Models) Figure 7: Typical Wiring for 4-wire 2-circuit Switch (P70G, and H Models) Table 1: Single Pressure Controls Switch Action, Low Event, High Event, and Models Switch and Action Low Event High Event Models Single-Pole Single-Throw...
- Page 8 djustments Adjustment of the P70, P72, and P170 low-pressure MICRO-SET Controls controls vary, depending on the model. The following MICRO-SET low-side pressure controls have a guidelines and diagrams illustrate the procedures for scaleplate that displays the CUT IN setpoint and adjusting these controls.
-
Page 9: Manual Reset Operation
Limited Knob Adjustment Checkout Procedure for Low Pressure Cut-out Controls Some control models are supplied with Limited Knob Use the following procedure to check control operation Adjustment, which limits adjustments to the pressure on a typical low pressure cut-out application. control and help to deter over-adjustment or tampering. - Page 10 P70, P72, and P170 control models. non-standard models. Contact your Johnson Controls/PENN Authorized Table 2 lists the standard models available through Distributors for availability and price. most Johnson Controls/PENN Authorized Distributors.
- Page 11 Table 3: P70, P72, and P170 Pressure Control Selection Matrix P70 Various pressure connection styles available on many models (See Figure 11.) P170 1/4 in. male flare pressure connection only (Style 5, see Figure 11.) P72 DPST switch only, 3/4 in. conduit opening on most models, (E, F, G, H, J, and K, models not available) A SPST switch (DPST in P72), Open-low, automatic reset B SPST switch (DPST in P72), Open-low, manual reset lockout C SPST switch (DPST in P72), Open-high, automatic reset...
- Page 12 lectrical Ratings Table 4: SPST Electrical Ratings (P70A, B, C, and D, and P170A, C, and D Models) Hermetic Compressor Standard Single-Phase Ratings Single-Phase Ratings 120 VAC 208 VAC 240 VAC 208/240 VAC Motor Horsepower Motor Full-Load Amperes 18.7 Motor Locked-Rotor Amperes 112.2 Non-Inductive Amperes Pilot Duty...
- Page 13 The performance specifications are nominal and conform to acceptable industry standards. For application at conditions beyond these specifications, contact the Refrigeration Application Engineering Group at (414) 274-5535. Johnson Controls, Inc. shall not be liable for damages resulting from misapplication or misuse of its products.
- Page 14 Pressostats P70, P72, et P170 pour applications basse pression Les pressostats P70, P72 et P170 pour les applications basse pression sont conçus principalement pour la commande de coupure à basse pression, l’évacuation du frigorigène et la régulation de la charge dans les applications de réfrigération et de climatisation commerciales.
- Page 15 pplication Les pressostats P70, P72 et P170 pour les applications L’option MICRO-SET permet l’ajustement fin du basse pression sont conçus principalement pour la réglage du différentiel pour une commande plus commande de coupure à basse pression dans les précise de la pression des applications basse pression applications de réfrigération et de climatisation critiques.
- Page 16 ncombrement 3-1/4 5/16 Deux ouvertures de fixation 2-15/16 (83) Filetage 10-32 UNF-2B (74) 5/16 3-1/4 5/16 (83) (25) 1-11/16 (43) 1-1/8 (29) Capillaire ou raccord, 1-3/4 13/16 1-7/8 Ouverture de fixation de (44) selon les spécifications (20) (48) X 3/16 (5) de diameter 3/16 (5) 3/16...
- Page 17 ontage Installer le pressostat dans une position accessible où Ourverture de fixation pour le régulateur et le conduit de pression ne subiront surfaces plates verticales. aucun dommage. Utiliser les vis de fixation fournies. Des vis de fixation plus longues pourraient endommager le pressostat..
- Page 18 Éviter les contacts entre le capillaire et les objets IMPORTANT:Faire les raccordements électriques pointus ou abrasifs conformément aux indications du Les vibrations d’objets pointus ou abrasifs en contact avec le Code national de l’électricité et des capillaire pourraient provoquer des fuites règlements locaux.
- Page 19 Alimentation du Alarme circuit d’ alarme Tension Tension Charge secteur secteur Charge Tension Tension secteur secteur Ouverture de tension secteur à M1 et de tension Ouverture du circuit principal (tension secteur à M2) secteur à M2 sur une baisse de pression et fermeture du circui auxiliaire (tension secteur à...
- Page 20 djustments L’ajustement des pressostats P70, P72 et P170 varie Pressostats MICRO-SET selon les modèles. Les lignes directrices et Les pressostats basse pression MICRO-SET ont une diagrammes qui suivent indiquent comment ajuster les échelle qui affiche les points de consigne pressostats. Consulter la fiche signalétique à l’intérieur d’enclenchement et de pression différentielle.
- Page 21 Bouton de réglage avec vis de fixation Bouton de blocage de la plage de réglage Plaque de I’indicateur Certains modèles comportent un kit avec bouton de blocage de la plage de réglage, qui limite les ajustements apportés Vis de la plage de réglage au pressostat et permet d’éviter les manipulations non autorisées et le surréglage.
- Page 22 Prière de communiquer avec votre distributeur Le Tableau 2 dresse la liste des modèles standards offerts autorisé Johnson Controls/PENN pour obtenir des par la plupart des distributeurs autorisés de produits renseignements sur les prix et la disponibilité. Johnson Controls/PENN.
- Page 23 Tableau 3 : matrice d’identification des modèles de pressostats P70, P72 et P170 Divers styles de raccords de pression sont offerts pour plusieurs des modèles (Voir la Figure 11.) P170 Raccord de pression mâle évasé 1/4 po seulement (Style 5, voir la Figure 11.) Commutation 2P1D seulement, ouverture de conduite de 3/4 po sur la plupart des modèles (modèles E, F, G, H, J, et K, non offerts) A Commutation 1P1D (2P1D pour le modèle P72), ouverture sur baisse, réarmement automatique B Commutation 1P1D (2P1D pour le modèle P72), ouverture sur baisse, réarmement manuel, mise sous sécurité...
- Page 24 Caractéristiques électriques nominales Tableau 4 : Caractéristiques électriques nominales des modèles 1P1D (P70A, B, C, et D, et P170A, C, et D) Caractéristiques standards, monophasé 120 Vc.a 208 Vc.a 240 Vc.a 208/240 Vc.a Puissance du moteur en HP Intensité pleine charge du moteur, en 18,7 ampères Intensité...
- Page 25 Les caractéristiques de fonctionnement sont nominales et sont conformes aux normes de l’industrie. Pour les applications dont les caractéristiques diffèrent des caractéristiques énoncées, prière de communiquer le service de l’ingénierie des applications de réfrigération, au (414) 524-5535. Johnson Controls Inc. ne saurait être tenue responsable des dommages causés par une mauvaise application ou utilisation de ses produits.
