Montage- und Bedienungsanleitung

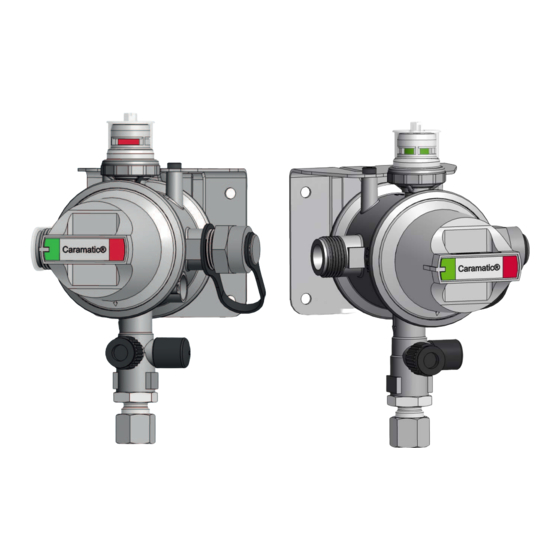

Caramatic ProTwo
automatisches Umschaltventil mit integriertem Niederdruckregler für
Zweiflaschenanlagen im Caravan und Motorcaravan
INHALTSVERZEICHNIS
ZU DIESER ANLEITUNG ......................................................................................................................... 1
SICHERHEITSBEZOGENE HINWEISE ................................................................................................... 2
PRODUKTBEZOGENE SICHERHEITSHINWEISE .................................................................................. 2
ALLGEMEINE PRODUKTINFORMATION ............................................................................................... 2
BESTIMMUNGSGEMÄSSE VERWENDUNG .......................................................................................... 2
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ............................................................................... 4
QUALIFIKATION DER ANWENDER ........................................................................................................ 4
VORTEILE UND AUSSTATTUNG............................................................................................................ 4
FUNKTIONSBESCHREIBUNG ................................................................................................................ 5
AUFBAU .................................................................................................................................................. 5
ANSCHLÜSSE ......................................................................................................................................... 6
MONTAGE ............................................................................................................................................... 6
DICHTHEITSKONTROLLE ...................................................................................................................... 7
INBETRIEBNAHME ................................................................................................................................. 8
BEDIENUNG ............................................................................................................................................ 9
BETRIEB .................................................................................................................................................. 9
FEHLERBEHEBUNG ............................................................................................................................. 10
WARTUNG ............................................................................................................................................ 10
AUSTAUSCH ......................................................................................................................................... 10
INSTANDSETZUNG .............................................................................................................................. 11
AUSSERBETRIEBNAHME .................................................................................................................... 11
LISTE DER ZUBEHÖRTEILE ................................................................................................................. 11
TECHNISCHE DATEN ........................................................................................................................... 12
ENTSORGEN ........................................................................................................................................ 12
GEWÄHRLEISTUNG ............................................................................................................................. 12
TECHNISCHE ÄNDERUNGEN .............................................................................................................. 12
SERVICE ............................................................................................................................................... 12
ZERTIFIKATE ........................................................................................................................................ 12
ZU DIESER ANLEITUNG
• Diese Anleitung ist ein Teil des Produktes.
• Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung
ist diese Anleitung zu beachten und dem Betreiber auszuhändigen.
• Während der gesamten Benutzung aufbewahren.
• Zusätzlich zu dieser Anleitung sind die nationalen Vorschriften, Gesetze und
Installationsrichtlinien zu beachten.
Originalanleitung / Artikel-Nr. 02 592 99
Ausgabe 02.2019
