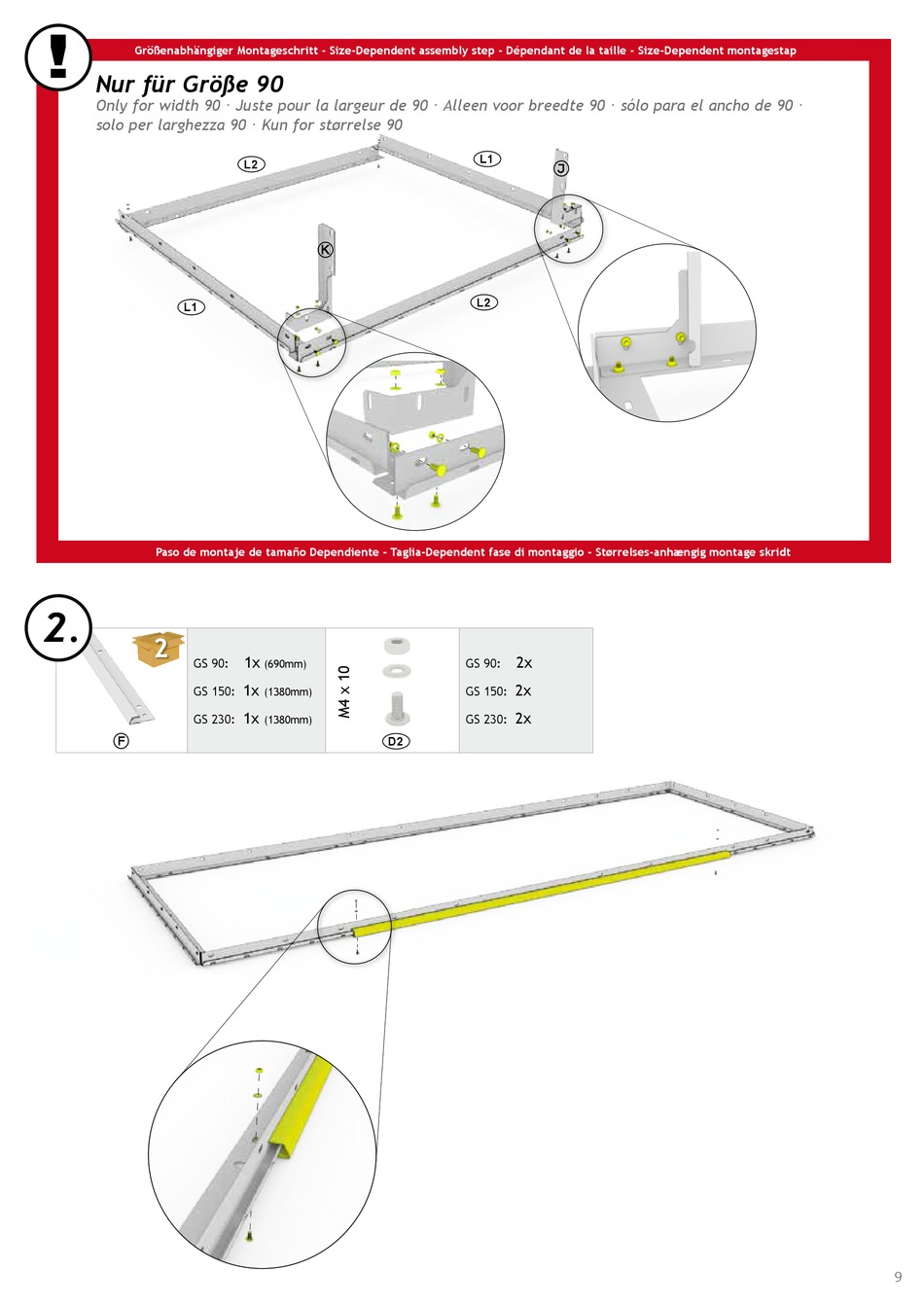

Biohort GS 90 Assembly Manual page 9

Größenabhängiger Montageschritt - Size-Dependent assembly step - Dépendant de la taille - Size-Dependent montagestap
Nur für Größe 90
Only for width 90 · Juste pour la largeur de 90 · Alleen voor breedte 90 · sólo para el ancho de 90 ·
solo per larghezza 90 · Kun for størrelse 90
L1
Paso de montaje de tamaño Dependiente - Taglia-Dependent fase di montaggio - Størrelses-anhængig montage skridt
2.
2
GS 90:
GS 150:
GS 230:
F
L2
K
1x
(690mm)
1x
(1380mm)
1x
(1380mm)
D2
L1
J
L2
2x
GS 90:
2x
GS 150:
2x
GS 230:
9
