Biohort GS 90 Assembly Manual

Biohort GS 90 Assembly Manual

Equipment locker size 90, 150, 190 and 230
Hide thumbs Also See for GS 90:

Advertisement

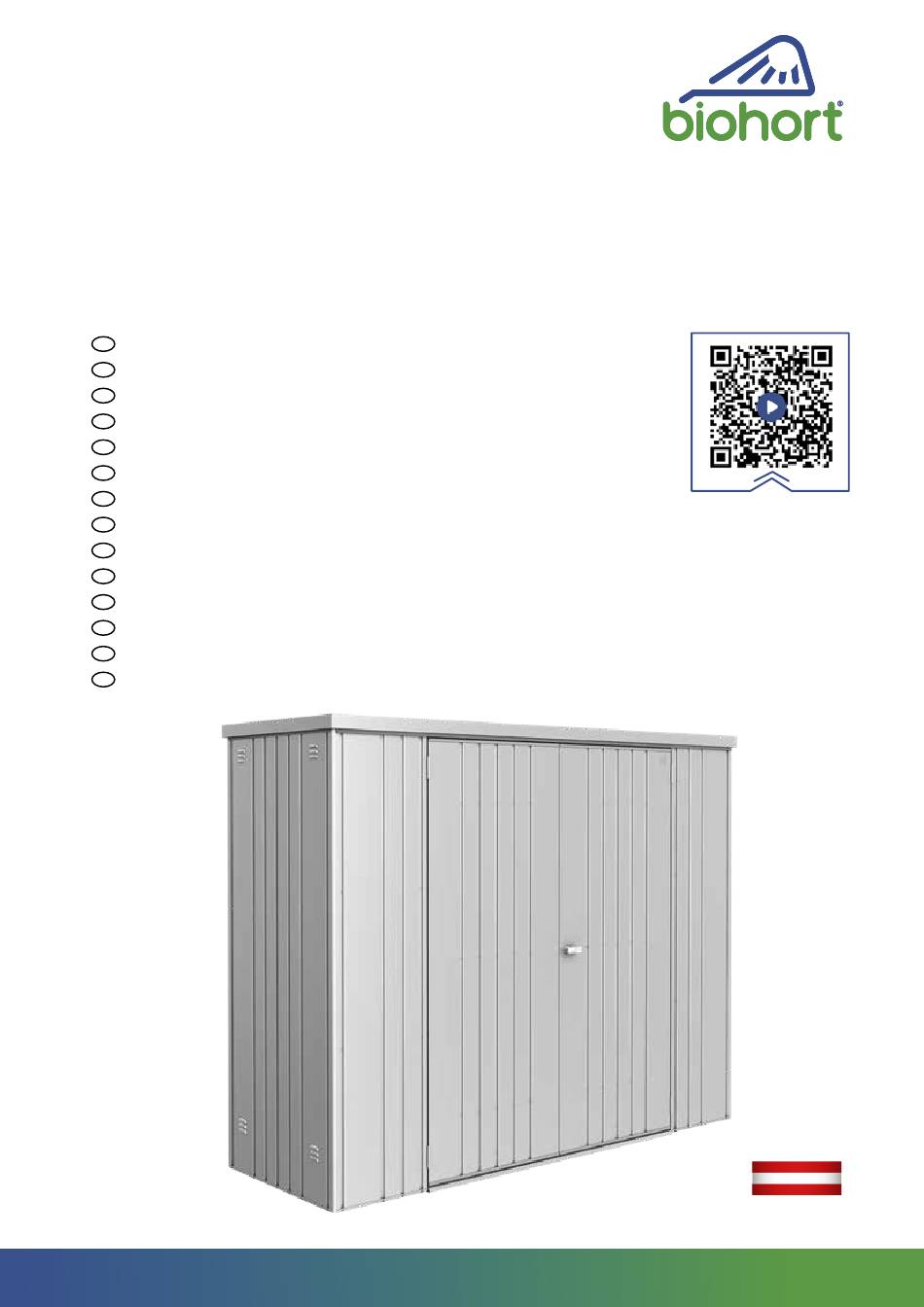

AUFBAUANLEITUNG
Geräteschrank Größe 90, 150, 190 und 230
Assembly manual for equipment locker - size 90, 150, 190 and 230
GB
Notice de montage pour l'armoire à outils - taille 90, 150, 190 et 230
FR
Opbouwbeschrijving voor de Tuinkast - grootte 90, 150, 190 en 230
NL
Instrucciones de montaje del armario de jardín - tamaño 90, 150, 190 y 230
ES
Istruzioni di montaggio Armadio per attrezzi - misura 90, 150, 190 e 230
IT
Monteringsvejledning for Redskabsrum - størrelse 90, 150, 190 og 230
DK
Monteringsanvisning för Redskapsskåp redskapsbod störlek 90, 150, 190, 230
SE
Monteringsanvisning for boden "Utstyrsskap" str 90, 150, 190 og 230
NO
Instrukcja montażu domku ogrodowego „Szafka narzędziowa" wielkości 90, 150, 190, 230
PL
Montážny návod pre záhradný domček „Skriňa na náradie" veľ. 90, 150, 190 a 230
SK
Priročnik za montažo vrtne lope „Omara za orodje" velikosti 90, 150, 190 in 230
SI
Montážní návod pro zahradní domek „Skříň na nářadí" velikost 90, 150, 190, 230
CZ
Felépítési útmutató „Szerszámtároló" szerszámos házhoz méretekre 90, 150, 190, 230
HU
Priručnik za montažu vrtne kuče „Ormar za alat" veličine 90, 150, 190, 230
HR
QUALITÄT AUS
Ö S T E R R E I C H

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GS 90 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Biohort GS 90

  • Page 1 AUFBAUANLEITUNG Geräteschrank Größe 90, 150, 190 und 230 Assembly manual for equipment locker - size 90, 150, 190 and 230 Notice de montage pour l‘armoire à outils - taille 90, 150, 190 et 230 Opbouwbeschrijving voor de Tuinkast - grootte 90, 150, 190 en 230 Instrucciones de montaje del armario de jardín - tamaño 90, 150, 190 y 230 Istruzioni di montaggio Armadio per attrezzi - misura 90, 150, 190 e 230 Monteringsvejledning for Redskabsrum - størrelse 90, 150, 190 og 230...
  • Page 2 WICHTIGE PUNKTE FÜR DEN AUFBAU! VORLIEGENDE AUFBAUANLEITUNG ZEIGT DEN ZUSAMMENBAU VON „GERÄTESCHRANK“ GRÖSSE „230“; SIE GILT SINNGEMÄSS AUCH FÜR DIE GRÖSSE „90“ , „150 “ & „190“. FÜR EINIGE MONTAGESCHRITTE BENÖTIGEN SIE EINEN HELFER. Important details regarding assembly! This assembly manual shows the erection of the “Equipment locker” size “230”; it is also valid for size “90”, “150”...
  • Page 3 ACHTEN SIE AUF EINE STURMSICHERE BODENVERANKERUNG UND VERSPERREN SIE DIE TÜREN! NICHT BEI WIND AUFBAUEN! Please make sure the product is anchored in a storm-proof manner and lock the doors! Do not assembly in windy condition! Veillez à ce que le sol soit ancré de manière à résister aux tempêtes et verrouillez les portes! Ne pas procéder au montage dans des conditions venteuses ! Zorg voor een stormbestendige bodem verankering en vergrendel de deuren! Niet opbouwen in winderige omstandigheden! Asegúrese de que el suelo cuente con un anclaje a prueba de tormentas y cierre las puertas.
  • Page 4 OPTIONALES ZUBEHÖR - SYMBOL! Arbeitsschritte, die blau eingerahmt sind, zeigen den Einbau eines optionalen Zubehörteiles. Symbol of optional accessories: Blue framed assembly steps show the installation of optional accessories. Accessoires en option-Symbole: La trame entourée en bleu indique une étape avec accessoires en option. A réaliser uniquement si vous avez commandé...
  • Page 5 GRÖSSENABHÄNGIGER MONTAGESCHRITT! Arbeitsschritte, die rot eingerahmt sind, zeigen den Zusammenbau eines größenabhängigen Montageschrittes. Size-Dependent assembly step! Assembly steps that are framed in red show the assembly of a size-dependent assembly step L´étape d´assemblage dépend de la taille de l´abri! Les étapes de montage encadrées en rouge sont des étapes de montage qui dépendent de la taille.
  • Page 6 PFLEGE UND WARTUNG! Keine aggressiven Chemikalien wie z.B. Chlor oder Streusalz lagern! Sonnenmilch und andere Cremen mit Wasser und Seife entfernen. Keine scheuernden Reinigungsmittel verwenden! Tiefe Kratzer sofort mit beiliegendem Lack ausbessern! Ölen Sie das Schloss jährlich! Schraubverbindungen regelmäßig kontrollieren! Care and maintenance: Do not store aggressive substances i.e.
  • Page 7 Gestione di parti danneggiate: Non installare parti danneggiate! Se si rivela un danno, questo deve essere segnalato in anticipo per mail con materiale fotografico a supporto del reclamo. Se si procede all´installazione delle parti danneggiate, Biohort si riserva il diritto di respingere il reclamo.
  • Page 8 Pour des détails supplémentaires, veuillez consulter www.biohort.com/foundations Verdere details over het fundament vindt u ook op www.biohort.com/fundament Encuentre información detallada sobre los cimientos en: www.biohort.com > servicios > cimientos Per ulteriori dettagli si prega di consultare www.biohort.com/it/servizi/suggerimenti-per-le-fondamenta Yderligere informationer om fundamenter finder du på www.biohort.com/foundation Mer information om fundamentet hittar du även på...
  • Page 9 Dimensions pour la fondation: Maat voor het fundament: Medidas de los cimientos: 92cm 155cm Dimensioni del basamento: Fundament dimensioner: Fundamentets mått: Fundament dimensjoner: 83cm GS 90 GS 150 83cm Wymiary fundamentu: Rozmery základov: Dimenzije temelja: Rozměry základů: Alapzathoz szükséges méretek: Dimenzije temelja: 191cm...
  • Page 10 BODENRAHMEN - OPTIONALES ZÜBEHÖR Floor frame · Cadre de sol · Bodemframe · Marco de suelo · Telaio perimetrale · Bundramme · Bottenram · Gulvramme · Rama podłogowa · Podlahový rám · Rama podłogowa · Talni okvir · Padlókeret · Podni okvir GERÄTESCHRANK 90 TEILEÜBERSICHT Parts list ·...
  • Page 11 GERÄTESCHRANK 150, 190 & 230 TEILEÜBERSICHT Parts list · Liste des pièces · Stuklijst · Lista de piezas · Lista de parti · Deloversigt · Delöversikt · Del liste · Przegląd elementów · Zoznam dielov · Seznam delov · Seznam dílů · Tételek áttekintése · Popis dijelova DACH - PROFILPAKET Top profile package ·...
  • Page 12 KORPUS - TÜRPAKET Corpus-door package · Carton de l‘ossature et la porte deur-corpus pakket · Paquete de la puerta y del corpus · Pacchet- to di corpus e porta · Dørpakke kasse · Stomdörrspaket · Corpus-dør pakke · opakowanie zawierające drzwi i elementy ścienne ·...
  • Page 13 GS 90: (770mm) (870mm) GS 150: (770mm) (1490mm) GS 90: GS 90: GS 190: (770mm) (1850mm) GS 230: (770mm)    (2210mm) GS 90: GS 150: GS 190: GS 230:...
  • Page 14 Storleksberoende monteringssteg! - Størrelsesavhengig monteringstrinn! - Sposób montażu zależny od wielkości. - Montážny krok závislý od veľkosti! Korak montaže odvisen od velikosti! - Montážní krok závislý na velikosti! -Mérettől függő összeszerelési lépés!- Korak sklopa ovisno o veličini! GS 90: GS 90:...
  • Page 15 GS 90: GS 150: GS 190: GS 230: ...
  • Page 16 GS 90: GS 150: GS 150: GS 190: GS 90: GS 190: GS 230: GS 230: GS 90:...
  • Page 17 Größenabhängiger Montageschritt - Size-Dependent assembly step - Dépendant de la taille - Size-Dependent montagestap - Paso de montaje de tamaño Dependiente - Taglia-Dependent fase di montaggio - Størrelses-anhængig montage skridt - Storleksberoende Nur für Größe 190 Only for width 190 · Juste pour la largeur de 190 · Alleen voor breedte 190 · Sólo para el ancho de 190 · Solo per larghezza 190 ·...
  • Page 18 GS 90: GS 90: GS 150: GS 150: GS 230: GS 230: ...
  • Page 19 GS 90: GS 150: GS 150: GS 90: 1X GS 190: GS 190: GS 230: GS 230:...
  • Page 20 GS 90: GS 90: GS 150: GS 150: GS 190: GS 190: GS 230: GS 230: ...
  • Page 21 GS 90: GS 150: GS 150: GS 190: GS 90: GS 190: GS 230: GS 230:...
  • Page 22 GS 190: GS 230: GS 190 GS 230: ...
  • Page 23 GS 150: GS 150: GS 190: GS 190: GS 230: GS 230: ...
  • Page 24 GS 90: GS 90: (770mm) GS 150: GS 150: (770mm) GS 190: GS 190: (770mm) GS 230: GS 230: (770mm)
  • Page 25 · Solo per larghezza 90 · Kun for størrelse 90 - Endast för storlek 90 - Bare til str 90 - Czyność tylko dla wielkości 90 - Len pre veľ. 90 - Samo za velikosti 90 - Pouze pro vel. 90 - Csak 90 méret esetén - Samo za veličine 90 GS 90: GS 90:...
  • Page 26 GS 150: GS 150: GS 150: (1490mm) GS 190: GS 190: GS 190: (1850mm) GS 230: GS 230: GS 230: (2210mm) GS 150: GS 150: GS 150: GS 190: GS 190: GS 190: GS 230: GS 230: GS 230: GS 150: GS 190: GS 230: M4 x 18...
  • Page 27 GS 90: (2850mm) GS 150: (2850mm) GS 190: (2850mm) GS 230: (2850mm) ...
  • Page 28 GS 90: GS 90: GS 150: GS 150: GS 190: GS 190: GS 230: GS 230:  ...
  • Page 29 GS 90: GS 150: GS 190: GS 230: ...
  • Page 30 GS 90: GS 150: GS 190: GS 230: Größenabhängiger Montageschritt - Size-Dependent assembly step - Dépendant de la taille - Size-Dependent montagestap Paso de montaje de tamaño Dependiente - Taglia-Dependent fase di montaggio - Størrelses-anhængig montage skridt Nur für Größe 90 Only for width 90 ·...
  • Page 31 GS 90:  Variante 1 Variante 2 Proposal 1, Variant 1 Proposal 2, Variant 2  GS 90: 2 GS 90: 2      monteringssteg! - Størrelsesavhengig monteringstrinn! - Sposób montażu zależny od wielkości. - Montážny krok závislý od veľkosti! - Korak...
  • Page 32 GS 150: GS 150: GS 150:  GS 190: GS 190: GS 190:  GS 230: GS 230: GS 230: GS 150: GS 190: GS 230:      ...
  • Page 33 GS 90: GS 90: Variante 1 Variante 2 Proposal 1, Variant 1 Proposal 2, Variant 2   GS 90: 2 GS 90: 2       monteringssteg! - Størrelsesavhengig monteringstrinn! - Sposób montażu zależny od wielkości. - Montážny krok závislý od veľkosti! - Korak...
  • Page 34 GS 150: GS 150: GS 150:  GS 190: GS 190: GS 190: GS 230: GS 230: GS 230:   GS 150: GS 150: GS 150:  GS 190: GS 190: GS 190: GS 230: GS 230: GS 230: ...
  • Page 35 GS 90: GS 90: GS 150: GS 150: GS 150: GS 190: GS 190: GS 190: GS 230: GS 230: GS 230: GS 90: GS 90: GS 150: GS 150: GS 190: GS 190: GS 230: GS 230:...
  • Page 36 GS 90: GS 90: GS 90: GS 150: GS 150: GS 150: GS 190: GS 190: GS 190: GS 230: GS 230: GS 230:  JÄHRLICH ÖLEN! Lubricate annually Huiler chaque année Jaarlijks oliën Engrasar 1 vez al año Lubrificare una volta all´anno Olie årligt!
  • Page 37 GS 90: GS 90: (2850mm) GS 150: GS 150: (2850mm) GS 190: GS 190: (2850mm) GS 230: GS 230: (2850mm) ...
  • Page 38 RECHTWINKELIG EINRICHTEN GS 90: Set up at right angles Ajuster en forme rectangulaire GS 150: Rechthoekig instellen GS 190: Colóquelo en ángulo recto Installare ad angolo retto GS 230: Opsættes i rette vinkler Ställ in rät vinkel Settes opp i rett vinkel Ustawić...
  • Page 39: Nur Für Größe 90

    TÜR EINRICHTEN Align the door Ajuster la porte Deur afstellen Ajuste la puerta Aggiustare la porta Justering af dør Justera dörren Juster døren Ustawić drzwi Porovnanie dverí Poravnajte vrata Srovnání dveří Ajtót beállítani Poravnajte vrata Größenabhängiger Montageschritt - Size-Dependent assembly step - Dépendant de la taille - Size-Dependent montagestap Paso de montaje de tamaño Dependiente - Taglia-Dependent fase di montaggio - Størrelses-anhængig montage skridt Nur für Größe 90 Only for width 90 ·...
  • Page 40 FUNKTION WINDHAKEN GS 90: Function of the door hooks Fonction des crochets de porte GS 150: Functie van windhaken Función de los topes de seguridad GS 190: Funzione gancio fermaporta GS 230: Stormkrogenes funktion Funktion vindkrokar Dørkrokenes funksjon Funkcja haka wiatrowego Funkcia dverového háku...
  • Page 41 Zubehör - accessories - Accessoires - accessoires - Accesorios - accessori - tilbehør GS 90: GS 90: GS 90: (800mm) (700mm) GS 150: GS 150: GS 150: (1420mm) (700mm) GS 190: GS 190: GS 190: (1780mm) (700mm) GS 230: GS 230:...
  • Page 42 Zubehör - accessories - Accessoires - accessoires - Accesorios - accessori - tilbehør GS 90: GS 90: GS 150: GS 150: GS 190: GS 190: GS 230: GS 230: tillbehör- Tilbehør - akcesoria - príslušenstvo- Dodatki- Příslušenství- Tartozékok- dodaci...
  • Page 43: Variante 1 Proposal 1, Variant

    Zubehör - accessories - Accessoires - accessoires - Accesorios - accessori - tilbehør Variante 1 Proposal 1 - Variant 1 GS 90: GS 150: GS 150: GS 230: Variante 2 Proposal 2 - Variant 2 GS 90: GS 150: GS 190: GS 230: Ø...
  • Page 44: Variante 2 Proposal 2, Variant

    GS 90: GS 150: GS 190: GS 230: Variante 3 Proposal 3 - Variant 3 Ø 10mm GS 90: GS 150: GS 190: GS 230: KLICK...
  • Page 45 GS 90: GS 150: GS 190: GS 230: ...
  • Page 46 GS 90: GS 90: GS 150: GS 150: GS 190: GS 190: GS 230: GS 230: Option 1: Option 2: 15KG 15KG 15KG 15KG Opt. 1 Opt. 2 Opt. 1 Opt. 2...
  • Page 47 Zubehör - accessories - Accessoires - accessoires - Accesorios - accessori - tilbehør 01 Gerätehalter 02 Regalböden / Regalsteher 01 Tool Hanger 02 Shelves / Support Rails 03 Haken-Set 04 Elektro-Montagepaneel 03 Hook Set 04 Electric Mounting Panel 05 LED-Leuchte 06 Einhängesack 07 Klapptisch 05 LED Light...
  • Page 48 Pürnstein 43, 4120 Neufelden, Österreich F: Pour toutes réclamations: prière de joindre le numéro de contrôle et le numéro d´article de la pièce litigieuse. Tel: +43-7282-7788-0 E-Mail: offi ce@biohort.at, www.biohort.com NL: Bij reclamaties svp doorgeven: controlenummer en artikelnummer van het desbetreffende onderdeel.
