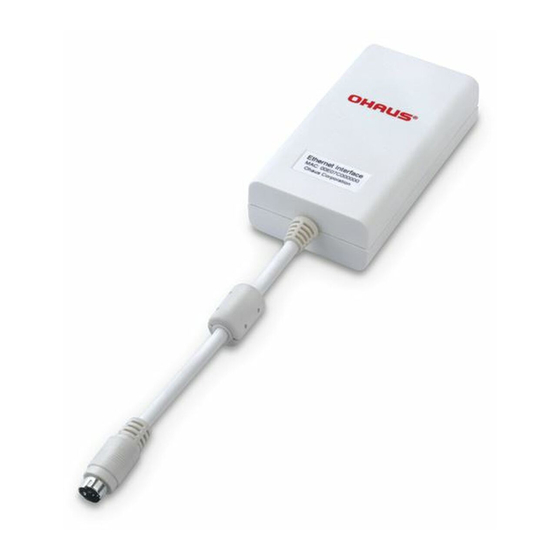

OHAUS Scout 30268986 Instruction Manual

Ethernet interface
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
TM
Scout
Ethernet Interface
INSTRUCTION MANUAL
Interfaz Ethernet
MANUAL DE INSTRUCCIONES
Interface Ethernet
MODE D'EMPLOI
Ethernet-Schnittstelle
BEDIENUNGSANLEITUNG
Interfaccia Ethernet
MANUALE D'ISTRUZIONI
以太网组件
使用说明书
スカウトシリーズ
イーサネットインターフェイス
取扱説明書
이더넷 인터페이스
사용 설명서
Интерфейс Ethernet
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
GlobalTestSupply
www.
.com
Find Quality Products Online at:
sales@GlobalTestSupply.com

Advertisement

loading

Related Manuals for OHAUS Scout 30268986

Summary of Contents for OHAUS Scout 30268986

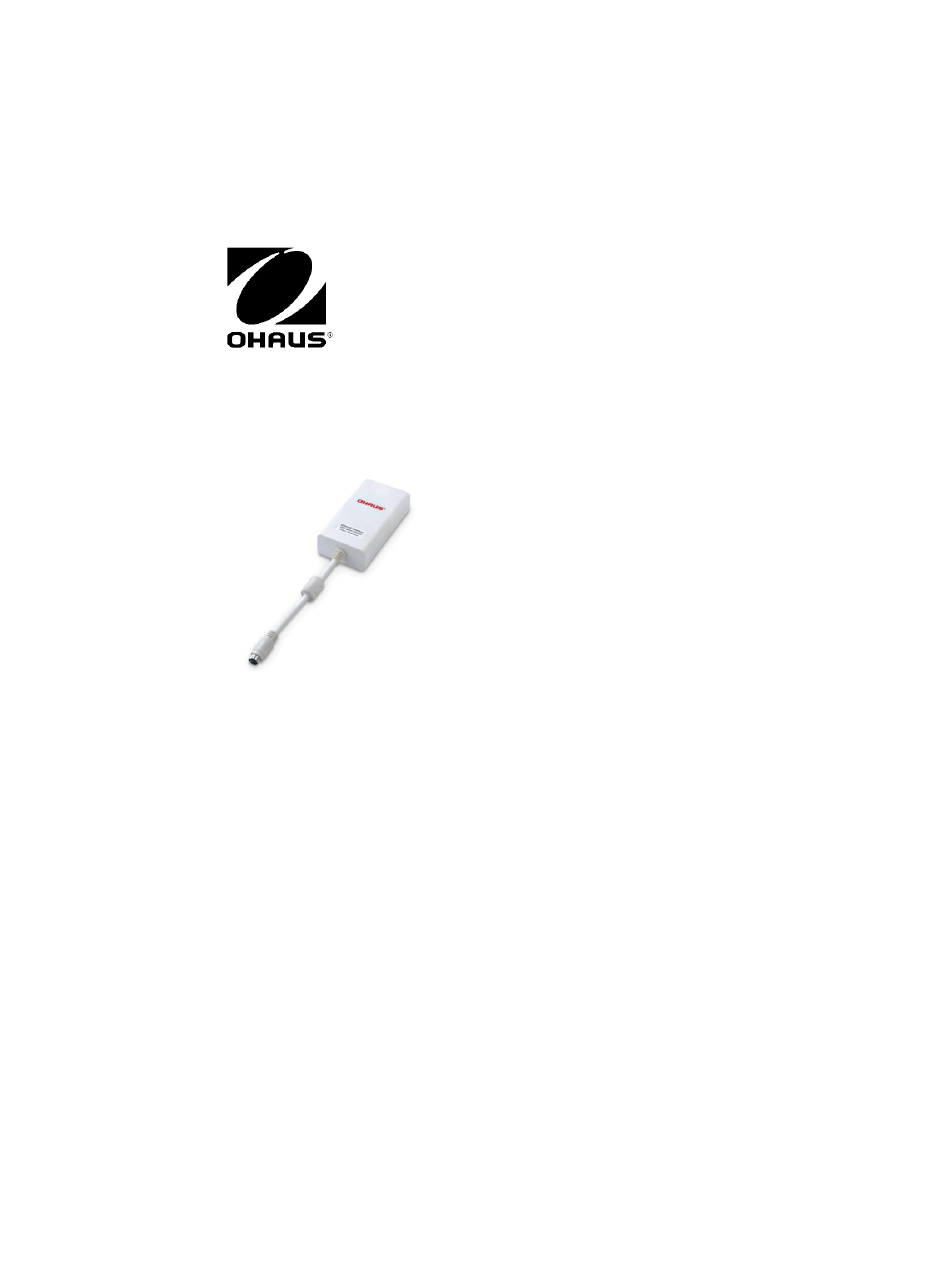

  • Page 1 Scout Ethernet Interface INSTRUCTION MANUAL Interfaz Ethernet MANUAL DE INSTRUCCIONES Interface Ethernet MODE D’EMPLOI Ethernet-Schnittstelle BEDIENUNGSANLEITUNG Interfaccia Ethernet MANUALE D’ISTRUZIONI 以太网组件 使用说明书 スカウトシリーズ イーサネットインターフェイス 取扱説明書 이더넷 인터페이스 사용 설명서 Интерфейс Ethernet РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
  • Page 2 Ethernet Interface EN-1 INTRODUCTION This Interface Kit is for use with Ohaus Scout STX, SPX, SKX and SJX series products. INTERFACE INSTALLATION Install the Interface module on the mini DIN port (round connector) located at the rear side of the balance as shown. During this process, please make sure the balance is powered off.
  • Page 3 EN-2 Ethernet Interface SETUP DEFINITIONS Menu Settings Explanation PRINT / A. Print – Off Only sends data when PRINT is pressed. Balance only transmits stable data. PRINT / A.Print / On.Stable – Load, Load: Print stable value excluding zero Load.Zero Load.Zero: Print stable value including zero PRINT / A.Print / interval - (xx) sec Balance sends data every (xx) seconds.
  • Page 4 Ethernet Interface EN-3  DHCP is set to "On" The IP Address will be automatically assigned by the IP share or router.  DHCP is set to "Off" The user can setup the IP Address, Mask, Gateway, Primary DNS, Alternate DNS and Host Name in the white field shown below. Note: The Ethernet parameters can also be set refer to the Section Ethernet Configuration.
  • Page 5 EN-4 Ethernet Interface Note: All of the fields have fixed length. Output example: A.Print: off; Stable: off Stable reading *****192.21_****g_*_** unstable reading *******0.01_****g_?_** A.Print: off; Stable: on Content / Result -> on *******95.0_****g_*_*N Content / Gross -> on ******169.6_****g_*_*G *******95.0_****g_*_*N Content / Net ->...
  • Page 6 Ethernet Interface EN-5 Output example: ********0.00_g****_* *******12.73_g****_? ********0.85_oz***_WET*WT Scout Pro Print Format 2 (for the models 401/601/6000): Output String: [weight] 11 or 12 characters (right justified) [space] 1 character [unit] 1~5 characters [space] 1 character [stability indicator] 1 character; "?" when unstable, space when stable [space] 1 character [Legend]...
  • Page 7 EN-6 Ethernet Interface Input: The following interface commands will be acknowledged by the Balance. They are case sensitive. The balance will return “ES” for invalid commands. Command Function Immediate Print of displayed weight (stable or unstable). Print displayed weight (stable or unstable). Continuous Print.
  • Page 8 3. Open the IE Browser and enter the default IP address of the Ethernet Interface Kit "169.254.1.1" ( ), the browser will show below page: User: ohaus Password: ohaus 4. Click the "Network Configuration" on the left side, and input the user & password. Then click "OK" to proceed.
  • Page 9 To use static IP address, disable the DHCP: and then set the Ethernet configuration parameters. ACCESSORIES For a complete listing of Ohaus printers and other accessories, contact Ohaus Corporation or visit www.ohaus.com. COMPLIANCE This accessory has been tested and complies with the approvals listed in the applicable Instruction Manual.
  • Page 10 Should this device be passed on to other parties (for private or professional use), the content of this regulation must also be related. For disposal instructions in Europe, refer to www.ohaus.com/weee. Thank you for your contribution to environmental protection. GlobalTestSupply www.
