Pepperl+Fuchs UC-18GS Series Commissioning Instruction page 2

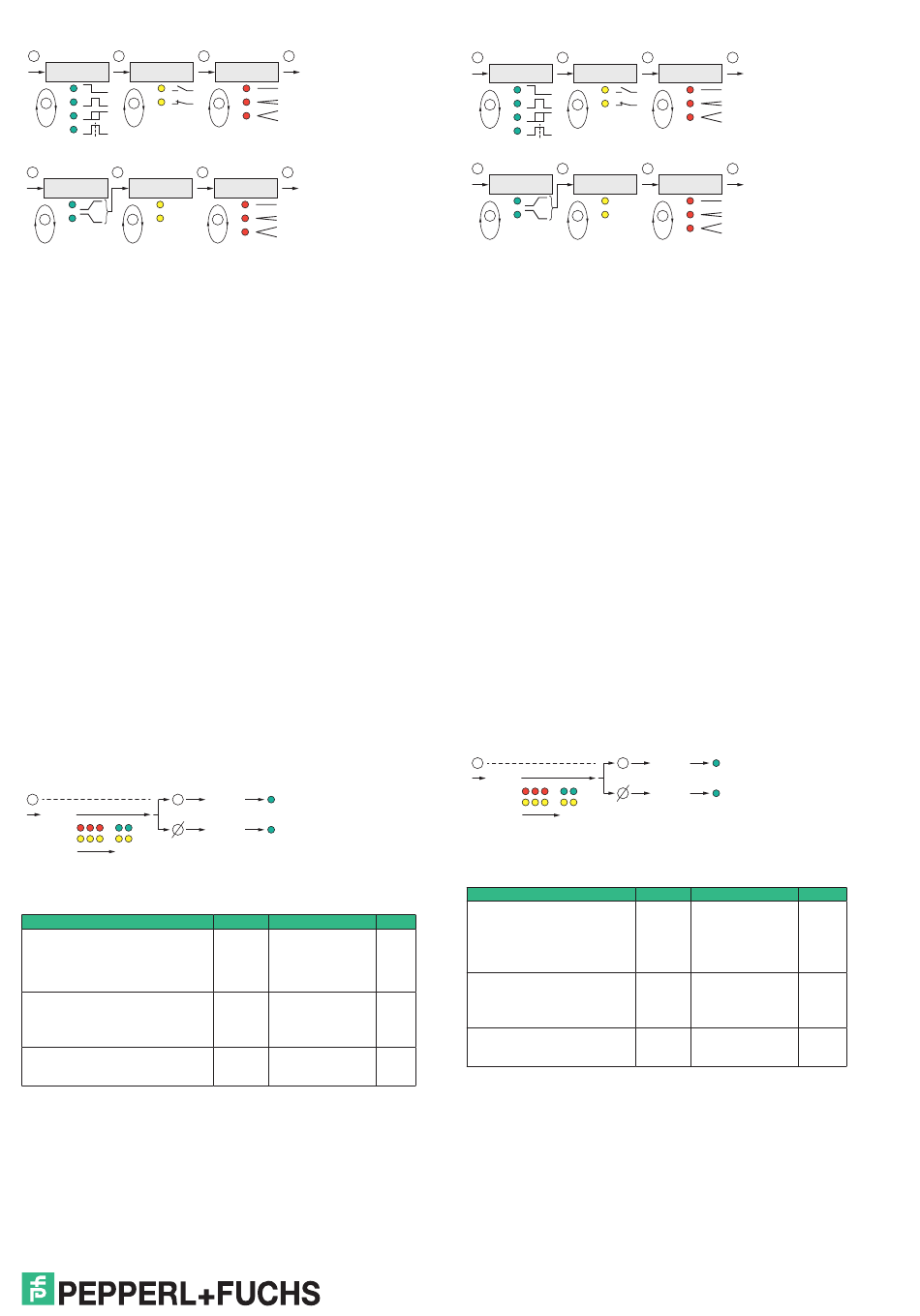

Die nachfolgende Grafiken veranschaulichen die Programmierroutinen:
Schaltausgang über Programmiertaste T1
T LED grün T LED gelb
5s 2s
Ausgangsmodus Ausgangsverhalten
1x 1x
T 2x T 2x
kurz kurz
3x
4x
Analogausgang über Programmiertaste T2
T LED grün T LED gelb
5s 2s
Ausgangsmodus Ausgangstyp
Strom
1x 1x
Spannung
T 2x T 2x
kurz kurz
Aufruf der Programmierroutine
Zur Aktivierung der Programmierroutine, drücken Sie die jeweilige Programmiertaste für 5 s, bis die grüne LED zu blinken beginnt.
Programmierung des Ausgangsmodus des Schaltausgangs (T1)
Die grüne LED blinkt nun. Die Anzahl der Blinkimpulse zeigt den aktuell programmierten Ausgangsmodus an:
1x: Schaltpunktbetrieb
2x: Fensterbetrieb
3x: Hysteresebetrieb
4x: Reflexschrankenbetrieb
1. Drücken Sie die Programmiertaste kurz, um nacheinander durch die Ausgangsmodi zu navigieren. Wählen Sie so den gewünschte Aus-
gangsmodus aus.
2. Drücken Sie die Programmiertaste für 2 s um in den nächsten Programmierschritt für das Ausgangsverhalten zu wechseln.
Programmierung des Ausgangsverhaltens des Schaltausgangs (T1)
Die gelbe LED blinkt nun. Die Anzahl der Blinkimpulse zeigt das aktuell programmierte Ausgangsverhalten an:
1x: Schließer
2x: Öffner
1. Drücken Sie kurz die Programmiertaste, um nacheinander durch die Ausgangsverhalten zu navigieren. Wählen Sie so das gewünschte
Ausgangsverhalten.
2. Drücken Sie die Programmiertaste für 2 s, um in den nächsten Programmierschritt für die Schallkeulenbreite zu wechseln.
Programmierung der Schallkeulenbreite
Die rote LED blinkt nun. Die Anzahl der Blinkimpulse zeigt die aktuell programmierte Schallkeulenbreite an:
1x: schmal
2x: mittel
3x: breit
Die Schallkeulenbreite wird nur einmal generell für den Sensor eingestellt.
1. Drücken Sie kurz die Programmiertaste , um nacheinander durch die Schallkeulenbreite zu navigieren. Wählen Sie so die gewünschte
Schallkeulenbreite.
2. Drücken Sie die Programmiertaste für 2 s zum Speichern aller getätigten Einstellungen und um in den Normalbetrieb zurück zu kehren.
Programmierung des Ausgangsmodus des Analogausgangs (T2)
Die grüne LED blinkt nun. Die Anzahl der Blinkimpulse zeigt den aktuell programmierten Ausgangsmodus an:
1x: Steigende Rampe
2x: Fallende Rampe
1. Drücken Sie die Programmiertaste kurz, um nacheinander durch die Ausgangsmodi zu navigieren. Wählen Sie so den gewünschten Aus-
gangsmodus aus.
2. Drücken Sie die Programmiertaste für 2 s um in den nächsten Programmierschritt für den Ausgangstyp zu wechseln.
Programmierung des Ausgangstyps des Analogausgangs (T2)
Die gelbe LED blinkt nun. Die Anzahl der Blinkimpulse zeigt den aktuell programmierten Ausgangstyp an:
1x: Stromausgang
2x: Spannungsausgang
1. Drücken Sie kurz die Programmiertaste, um nacheinander durch die Ausgangstypen zu navigieren. Wählen Sie so den gewünschten
Ausgangstyp.
2. Drücken Sie die Programmiertaste für 2 s, um in den nächsten Programmierschritt für die Schallkeulenbreite zu wechseln.
Reset des Sensors auf Werkseinstellungen
Der Sensor bietet die Möglichkeit der Rücksetzung auf die ursprünglichen Werkseinstellungen.
1. Schalten Sie den Sensor spannungsfrei.
2. Drücken und halten Sie die betreffende Programmiertaste T.
3. Schalten Sie die Versorgungsspannung zu. Die gelbe und rote LED blinken im Gleichtakt für 5 s. Danach blinken die gelbe und grüne LED im
Gleichtakt für weitere 5 s.
4. Lassen Sie die Programmiertaste T los, während die gelbe und grüne LED im Gleichtakt blinken.
Der Sensor arbeitet nun mit den ursprünglichen Werkseinstellungen. Wenn die Programmiertaste T über diese Blinksequenz hinaus gedrückt
gehalten wird, wechselt der Sensor in den Normalbetrieb zurück (grüne LED leuchtet). In diesem Fall bleiben alle Einstellungen im Sensor
unverändert erhalten.
Die nachfolgende Grafik veranschaulicht die Abfolge für den Reset auf Werkseinstellungen:
Taste T für >10s
Taste T drücken und halten gedrückt
T T
Power ON
LED LED
rot grün
. . . T
gelb . . . gelb
5s
Werkseinstellungen
Siehe Datenblatt, Technische Daten.
Anzeigen
Der Sensor verfügt über 3 LEDs zur Zustandsanzeige.
Im Normalbetrieb
Störungsfreie Funktion
Störung (z. B. Druckluft)
Stanby (High-Pegel für > 1 s am Synchronisationseingang)
Bei Programmierung der Schaltpunkte
Objekt detektiert
Kein Objekt detektiert
Unsichere Objekterkennung
Bestätigung erfolgreicher Programmierung
Warnung bei ungültiger Programmierung
Bei Programmierung der Betriebsart
Programmierung des Ausgangsmodus
Programmierung des Ausgangsverhaltens
Programmierung der Schallkeulenbreite
Synchronisation
Der Sensor ist mit einem Synchronisationseingang zur Unterdrückung gegenseitiger Beeinflussung durch fremde Ultraschallsignale ausgestat-
tet. Mehrere Sensoren (max. Anzahl, siehe Technische Daten) können durch einfaches Verbinden ihrer Synchronisationseingänge synchronisiert
werden. In diesem Fall arbeiten die Sensoren selbstsynchronisiert nacheinander im Multiplex-Betrieb. Zu jeder Zeit sendet immer nur ein Sensor.
Die Messzyklen der einzelnen Sensoren laufen zeitlich nacheinander ab. Dadurch erhöht sich auch die Ansprechzeit der Sensoren proportio-
nal zur Anzahl der Sensoren im Synchronisationsverbund. Weitere Synchronisationsarten sind möglich. Detaillierte Hinweise zur Nutzung der
Synchronisation im Handbuch.
Hinweis
Wird die Möglichkeit zur Synchronisation nicht genutzt, so ist der Synchronisationseingang mit Masse (0V) zu verbinden.
Der Synchronisationsanschluss der Sensoren liefert bei Low-Pegel einen Ausgangsstrom und belastet bei High-Pegel mit einer Eingangsimpe-
danz. Bitte beachten Sie, dass das zur externen Synchronisation verwendete Gerät folgende Treiberfähigkeit besitzen muss:
• Treiberstrom nach +UB > n x (High-Pegel/Eingangsimpedanz)
• Treiberstrom nach 0V > n x Ausgangsstrom
(n = Anzahl der zu synchronisierenden Sensoren)
T LED rot T
2s 2s
Schallkeulenbreite
Normalbetrieb
1x
T 2x
kurz
3x
T LED rot T
2s 2s
Schallkeulenbreite
Normalbetrieb
1x
T 2x
kurz
3x
Funktion
verlassen
Normalbetrieb
ohne
Änderung
LED grün
Reset Normalbetrieb
Grüne LED Gelbe LED
Ein Schaltzustand/Ausgangszustand
Aus Behält letzten Zustand bei
(werksseitige Voreinstellung,
über IO-Link änderbar)
Blinkend Behält letzten Zustand bei
Aus Langsam blinkend
Aus Schnell blinkend
Aus Aus
Blinkt 3x Aus
Aus Aus
Blinkend Aus
Aus Blinkend
Aus Aus
The following grapic shows the structure of the programming sequence schematically:
Switching output via programming button T1
T
LED green
5s
Output mode
1x
T
2x
short
3x
4x
Analog output via programming button T2
T LED green
5s
Output mode
1x
T 2x
short
Start of the programming sequence
Press the respective programming button for 5 seconds until the green LED starts flashing to activate the programming sequence for the modes
of operation.
Programming the output mode for the switching output (T1)
The green LED flashes. The number of flashes indicates the current output mode:
1x: Switch point mode
2x: Window mode
3x: Hysteresis mode
4x: Retroreflective mode
1. Press the programming button briefly to toggle sequentially through these output modes and select the desired one.
2. Press the programming button for 2 seconds to step foward to the options for the output logic.
Programming the output logic for the switching output (T1)
The yellow LED flashes. The number of flashes indicates the current output logic:
1x: Normally Open (NO)
2x: Normally Closed (NC)
1. Press the programming button briefly to toggle sequentially through these output logics and select the desired one.
2. Press the programming button for 2 seconds to step foward to the options for the beam width.
Programming the beam width
The red LED flashes. The number of flashes indicates the current beam width:
1x: narrow
2x: medium
3x: wide
The beam width is set only once generally for the sensor.
1. Press the respective programming button (T1/T2) briefly to toggle sequentially through these beam widths and select the desired one.
2. Press the programming button for 2 s to save all settings and to exit into normal operation mode.
Programming the output mode for the analog output (T2)
The green LED flashes. The number of flashes indicates the current output mode:
1x: Rising ramp
2x: Falling ramp
1. Press the programming button briefly to toggle sequentially through these output modes and select the desired one.
2. Press the programming button for 2 seconds to step forward to the options for the output logic.
Programming the output type for the analog output (T2)
The yellow LED flashes. The number of flashes indicates the current output type:
1x: Current output
2x: Voltage output
1. Press the programming button briefly to toggle sequentially through these output types and select the desired one.
2. Press the programming button for 2 seconds to step forward to the options for the beam width.
Reset the sensor to factory settings
The sensor has a feature to reset to factory settings.
1. Disconnect the sensor from the power supply.
2. Press and hold the respective programming button T.
3. Connect the sensor to power supply. The yellow and red LEDs flash simultaneously for 5 seconds. Then the yellow and green LEDs flash
simultaneously for another 5 s.
4. Release the programming button T while the yellow and the green LEDs are flashing simultaneously.
The sensor now operates with the default factory settings. If the programming button T is hold beyond the flashing sequence, the sensor changes
back to normal operation mode (green LED is on). In this case, all settings remain unchanged.
The following graphic shows the sequence for the reset to factory settings schematically:
press and hold button T
T
Power ON
LED
red . . .
. . .
yellow
5s
Factory settings
See data sheet, technical data.
Indicators
The sensor is equipped with 3 LEDs to indicate various conditions.
During normal operation
Error-free operation
Rote LED
Interference (e.g. compressed air)
Aus
Ein
Standby (High-level for > 1 s at synchronization input)
During switch point programming
Aus
Object detected
No object detected
Unstable object detection
Aus
Confirmation after successful programming
Aus
Warning, programming failed
Blinkend
Aus
During operation modes programming
Blinkt 3x
Programming the output mode
Programming the output logic
Programming the beam width
Aus
Aus
Blinkend
Synchronization
The sensor features a synchronisation input for suppressing ultrasonic mutual interference („cross talk"). Several sensors (max. number see
Technical data) can be synchronized together by interconnecting their respective synchronization inputs. In this case, each sensor alternately
transmits ultrasonic pulses in a self multiplexing mode. No two sensors will transmit pulses at the same time. That´s why the sensor response
times will increase proportionally to the number of sensors that are in the synchronization string. Further modes of synchronisation are available.
For detailed instructions on using synchronization, refer to the manual.
Note
If the option for synchronization is not used, the synchronization input has to be connected to ground (0V).
The sensor´s synchronization input delivers an output current in case of low level and burdens with its input impedance in case of high level.
Please pay attention that the synchronizing device needs to have the following driver capability:
• driver current against +UB > n x (high level signal/input impedance)
• driver current against 0V > n x output current
(n = number of sensors to be synchronized).
T T T
LED yellow LED red
2s 2s 2s
Output logic Beam width
1x 1x
T T
2x 2x
short short
3x
T LED yellow T LED red T
2s 2s 2s
Output type Beam width
Current
1x 1x
Voltage
T 2x T 2x
short short
3x
hold button T
in total >10s
Exit
T without
saving
LED green
LED
green T
Reset
yellow
Green LED Yellow LED
On Switching state/Output state
Off Switching state remains in
previous state (default factory
settings, to modify via IO-Link)
Flashing Switching state remains in
previous state
Off Slow flashing
Off Fast flashing
Off Off
Flashes 3x Off
Off Off
Flashing Off
Off Flashing
Off Off
Normal
operation
Normal
operation
Normal operation
Normal operation
Red LED
Off
On
Off
Off
Off
Flashing
Off
Flashes 3x
Off
Off
Flashing
www.pepperl-fuchs.com
Subject to modification •  Pepperl+Fuchs
EDM 455622b • Release 08/2020
