Рисунок S.1
Рисунок S.3
12 мм
M4
4 х 12 мм с пружинной
шайбой и плоской
шайбой
100 мм
Рисунок F.1
Органы управления
Кнопки управления экранным меню на передней панели монитора выполняют следующие функции:
1. Основная функция при нажатии каждой кнопки
Button
Когда не отображается Отображение меню OSD.
экранный индикатор
Когда отображается
Переход к стадии
экранный индикатор
Adjustment (Регулировка).
(стадия выбора значка)
Переход к стадии выбора
Когда отображается
значка.
экранный индикатор
(стадия Adjustment
(Регулировка))
06_Russian
Рисунок S.2
Толщина кронштейна (рычага)
2,0~3,2 мм
100 мм
–
SELECT
Быстрый выбор окна
регулировки Яркости.
Перемещение курсора
влево.
Уменьшение значения
настройки или
перемещение курсора
для настройки влево.
Русский-3
3

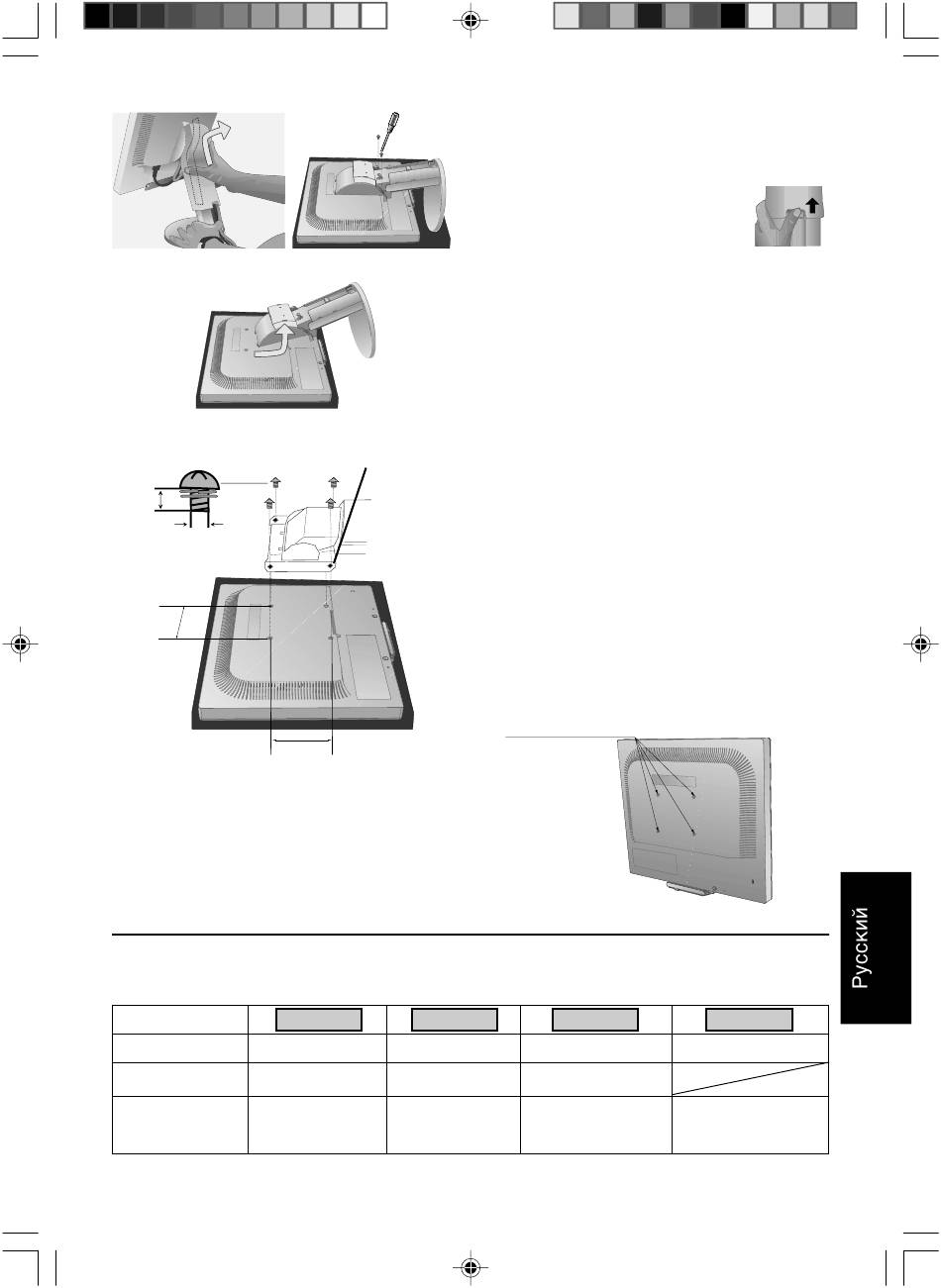

Снятие подставки монитора перед установкой
Чтобы подготовить монитор к установке в другом положении:
1. Возьмите монитор с двух сторон и установите его в самое
верхнее положение. Снимите крышку кабельного отсека
(Pисунок S.1).
ПРИМЕЧАНИЕ. если вам не удается снять
крышку кабельного отсека,
нажмите на нижнюю выемку
и сдвиньте крышку вверх, как
показано на рисунке.
2. Отсоедините все кабели.
3. Положите монитор экраном вниз на поверхность, которая не
поцарапает экран (Pисунок S.2).
ПРИМЕЧАНИЕ. будьте внимательны: когда лицевая панель
монитора обращена вниз, при неосторожном
обращении можно повредить кнопки на панели.
4. Отверните 2 верхних винта, с помощью которых монитор
крепится к подставке (Pисунок S.2).
5. Отсоедините подставку, расположив три паза в нужном
направлении (Pисунок S.3).
Теперь монитор готов к установке другим способом.
6. Подключите кабели к разъемам на задней панели монитора.
7. Чтобы снова установить подставку, повторите всю процедуру
в обратном порядке.
ПРИМЕЧАНИЕ. другие используемые подставки или
кронштейны должны соответствовать
стандарту VESA.
Соблюдайте осторожность при снятии
подставки.
Установка на подвижный кронштейн
Данный ЖК-монитор может быть установлен на подвижный
кронштейн. Чтобы установить монитор на кронштейн:
1. Для того чтобы снять подставку, выполните действия,
описанные в разделе "Снятие подставки монитора перед
установкой" .
2. Прикрепите кронштейн к монитору с помощью 4 винтов
(Pисунок F .1).
ПРИМЕЧАНИЕ. ЖК-монитор следует использовать только
с предназначенным для него кронштейном
(например, стандарта GS). В целях соблюдения
правил безопасности монитор следует
устанавливать на кронштейне,
обеспечивающем необходимую устойчивость с
учетом веса монитора.
4 винта (4М)
(макс. глубина: 8 мм)
Вес монитора в сборке: 5 кг (максимум)
+
Быстрый выбор окна
регулировки Громкости.
Перемещение курсора
вправо.
Увеличение значения
настройки или перемещение
курсора для настройки
вправо.
1/10/07, 8:39 AM
1<->2/RESET
Выбор входного сигнала.
Сброс настроек.
Переключатель Mute off/on
(Включение/отключение
звука) в окне регулировки
громкости Volume.
