Figure S.1
Figure S.3
12 mm
M4
4 x 12 mm avec la
rondelle de blocage
et la rondelle plate
100 mm
Figure F.1
Commandes
Fonctionnement des boutons de commandes OSD (On-screen Display – Gestionnaire à l'écran) sur la face
avant du moniteur :
1. Fonction de base en pressant chaque touche
Bouton
Aucun affichage OSD Affichage de l'OSD.
Affichage de l'OSD Aller vers la phase de
(Phase de sélection d'icône) réglage.
Affichage de l'OSD Aller vers la phase de
(phase de réglage) sélection de l'icône.
04_French
Figure S.2
Epaisseur de la fixation (bras)
2~3,2 mm
100 mm
–
SELECT
Raccourci vers la fenêtre de
réglage de la luminosité.
le curseur va vers la gauche.
Règle en diminuant la valeur
ou le curseur de réglage va
vers la gauche.
Français-3
3

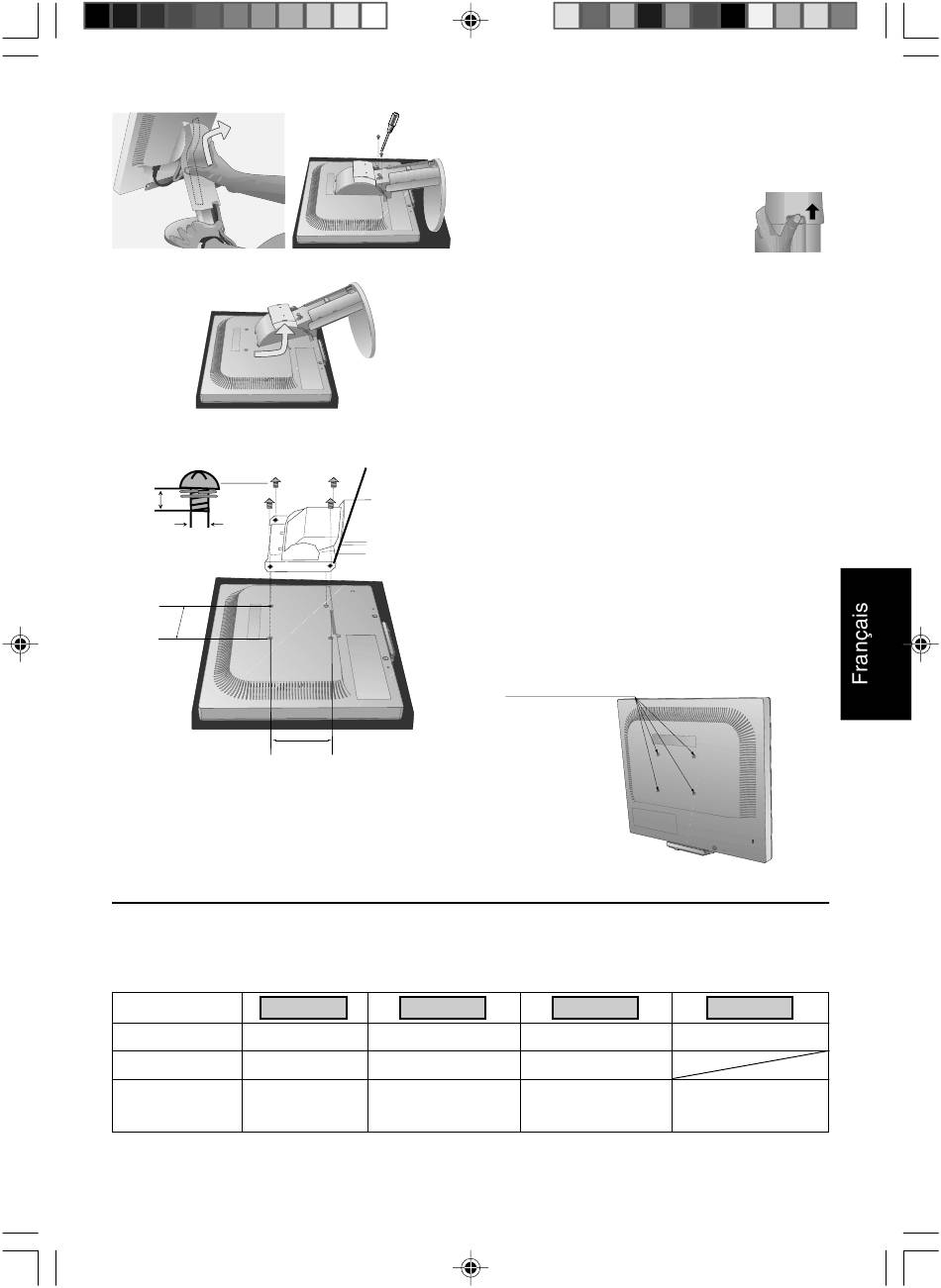

Dépose pour montage du support du moniteur
Pour préparer le moniteur en vue d'un autre montage :
1. Placez les mains de chaque côté du moniteur et levez ce
dernier jusqu'à la position la plus haute. Retirez le
cache-câble (Figure S.1).
REMARQUE : Si vous rencontrez des difficultés
lors du retrait du cache-câbles,
poussez l'ouverture inférieure vers
le haut pour la retirer, comme
illustré à la figure ci-contre.
2. Déconnectez tous les câbles.
3. Placez le moniteur face vers le bas sur une surface non
abrasive (Figure S.2).
REMARQUE : Manipulez le moniteur avec précaution lorsque
l'écran est orienté vers le bas, afin d'éviter tout
endommagement des boutons en façade.
4. Retirez les deux vis fixant le moniteur au support (Figure S.2).
5. Retirez le support comportant trois crochets dans la direction
illustrée (Figure S.3).
Le moniteur est maintenant prêt pour un montage différent.
6. Connectez les câbles à l'arrière du moniteur.
7. Inversez cette procédure pour fixer à nouveau le support.
REMARQUE : Utilisez uniquement une méthode de montage
alternative compatible VESA.
Manipulez avec soin, en retirant le support.
Installation du bras flexible
Ce moniteur LCD est conçu pour être utilisé avec un bras flexible.
Pour monter le moniteur sur un bras flexible :
1. Suivez les instructions de la partie Comment retirer le support
du moniteur pour retirer le support.
2. Utilisez 4 vis pour fixer le bras au moniteur (Figure F.1).
REMARQUE : Le moniteur LCD doit être uniquement utilisé avec un
bras homologué (par exemple, portant la marque GS).
Afin de respecter les prescriptions relatives à la
sécurité, le moniteur doit être monté sur un bras
garantissant la stabilité nécessaire en fonction du
poids du moniteur.
4 vis (4M)
(Profondeur maxi. :
8 mm)
Poids de l'assemblage du LCD : 5 kg (MAXI.)
+
Raccourci vers la fenêtre de
réglage du volume.
le curseur va vers la droite.
Règle en augmentant la valeur
ou le curseur de réglage va
vers la droite.
1/10/07, 8:38 AM
1<->2/RESET
Sélection du signal d'entrée.
Opération de réinitialisation.
Muet (marche/arrêt) bascule
vers la fenêtre de réglage du
volume.
