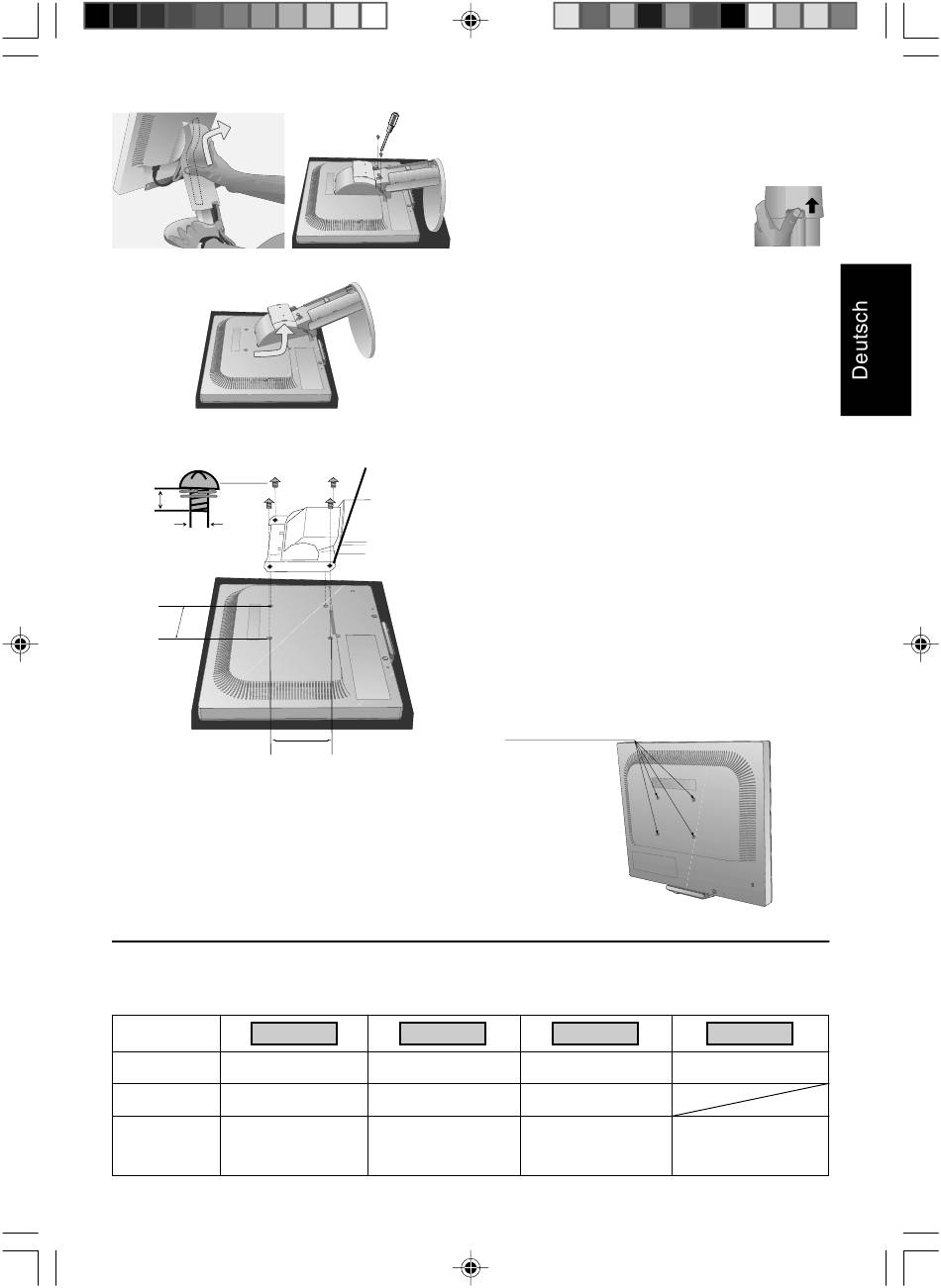

NEC MultiSync LCD195NX User Manual page 11

Abbildung S.1
Abbildung S.3
12 mm
M4
4 x 12 mm mit Federring
und Federscheibe
100 mm
Abbildung F.1
Bedienelemente
Die OSD Bedienelemente (On-Screen-Display) auf der Vorderseite des Monitors haben folgende Funktionen:
1. Basisfunktion beim Betätigen der jeweiligen Taste
Taste
Ohne OSD- Zeigt den OSD an.
Anzeige
Mit OSD-Anzeige Wechselt zur
(Symbolauswahlmodus) Einstellungsphase.
Mit OSD-Anzeige Wechselt zum
(Einstellungsmodus) Symbolauswahlmodus.
02_German
Abbildung S.2
Dicke der Halterung (Arm)
2.0~3.2 mm
100 mm
–
SELECT
Öffnet das Fenster für die
Helligkeitseinstellung.
Cursor nach links.
Verringert den Wert oder
bewegt Cursor nach links.
Deutsch-3
3
Entfernen des Monitorfußes für die Montage
So bereiten Sie den Monitor für eine alternative Montage vor:
1. Fassen Sie den Monitor auf beiden Seiten an, und heben
Sie ihn in die höchste Position. Entfernen Sie die
Kabelabdeckung (Abbildung S.1).
HINWEIS: Wenn Sie Schwierigkeiten beim
Entfernen der Kabelabdeckung haben,
drücken Sie die untere Öffnung, wie
in der nebenstehenden Abbildung
dargestellt, nach oben, um sie
zu entfernen.
2. Ziehen Sie alle Kabel ab.
3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine
weiche Oberfläche (Abbildung S.2).
HINWEIS: Legen Sie den Monitor vorsichtig mit dem Display nach
unten hin, um die Bedienelemente auf der Vorderseite
nicht zu beschädigen.
4. Entfernen Sie die beiden Schrauben, mit denen der Fuß am
Monitor befestigt ist (Abbildung S.2).
5. Entfernen Sie den Monitorfuß und beachten Sie dabei die
Richtung der drei Halterungen (Abbildung S.3).
Der Monitor kann jetzt auf andere Art montiert werden.
6. Schließen Sie die Kabel an der Rückseite des Monitors an.
7. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um
den Fuß wieder anzubringen.
HINWEIS: Verwenden Sie ausschließlich VESA-kompatible
Montagemethoden.
Seien Sie beim Entfernen des Monitorfußes vorsichtig.
Installation auf einem Tragarm
Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
So montieren Sie den Monitor auf einem Tragarm:
1. Entfernen Sie den Fuß entsprechend den Anleitungen im
Abschnitt „Entfernen des Monitorfußes für die Montage".
2. Befestigen Sie den Tragarm mit vier Schrauben am Monitor
(Abbildung F.1).
HINWEIS: Der LCD-Monitor sollte nur auf einem zugelassenen
Arm montiert werden, der beispielsweise mit einem
GS-Zeichen versehen ist. Die Sicherheitsvorschriften
verlangen, dass der Monitor an einem Tragarm montiert
wird, der für das Gewicht des Monitors ausreichend
stabil ist.
4 Schrauben (M4)
(Maximale Tiefe: 8 mm)
Gewicht des LCD-Monitors komplett: 5,0 kg (max.)
+
Öffnet das Fenster für die
Lautstärkeeinstellung.
Cursor nach rechts.
Erhöht den Wert oder
bewegt Cursor nach rechts.
1/10/07, 8:38 AM
1<->2/RESET
Auswahl des
Eingangssignals.
Zurücksetzen der Einstellung.
Schaltet im Fenster für die
Lautstärkeeinstellung die
Stummschaltung ein/aus.
