Câble audio
Cordon
d'alimentation
Figure C.2
Câble audio
Cordon
Figure C.3
d'alimentation
Insérez le haut
en premier
Figure D.1
Bouton d'alimentation
Figure E.1
Figure RL.1
Figure R.1
Figure TS.1
04_French
Câble DVI
Câble D-SUB
Câble DVI
Câble D-SUB
Plat
Figure D.2
Figure E.2
Français-2
2

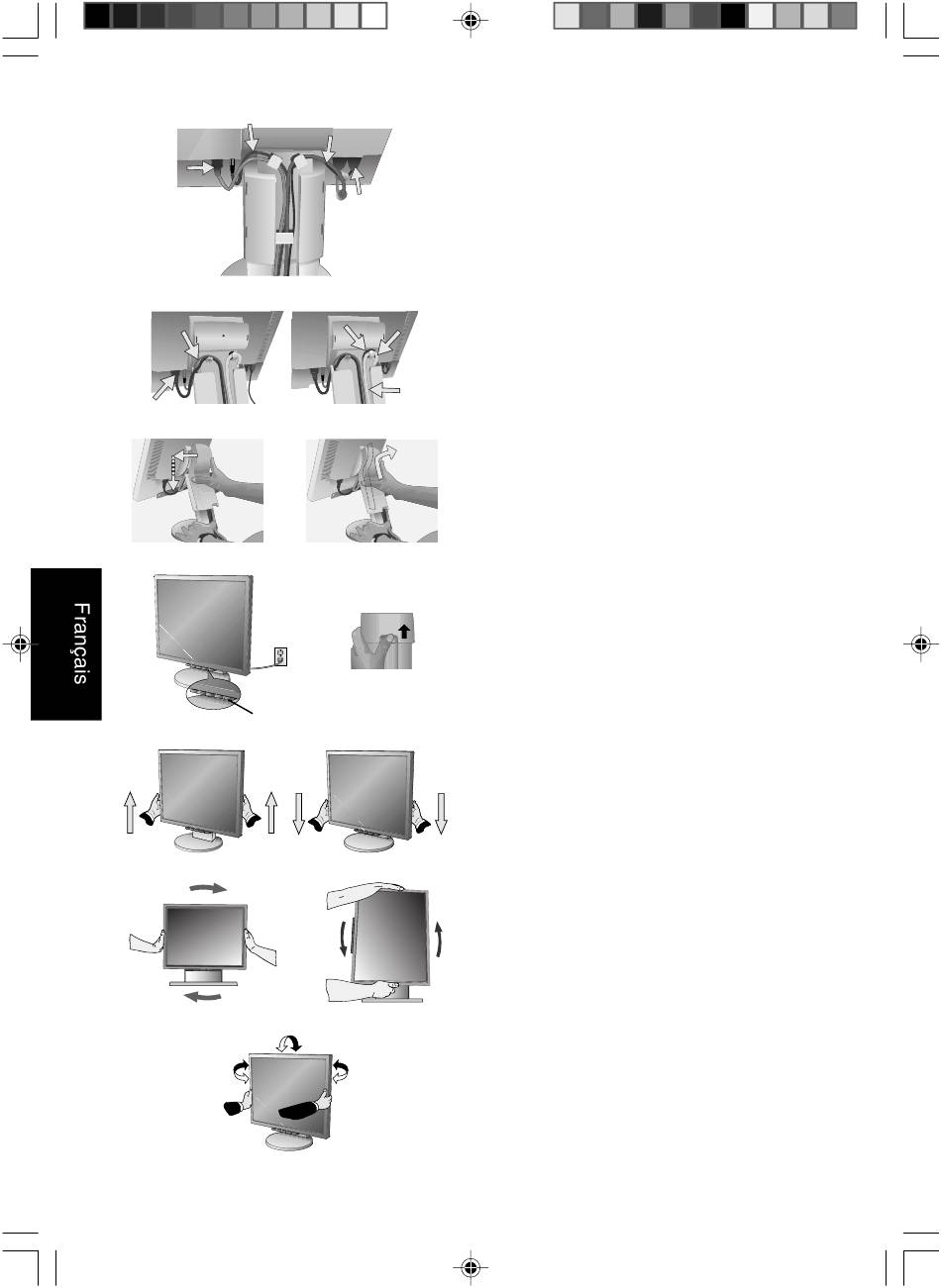

5. Pour une bonne gestion du câblage, placez les câbles dans l'ordre
suivant : Câble d'alimentation et câble DVI (Figure C.2).
6. Placez le cordon d'alimentation et le câble audio dans les
crochets spécifiques illustrés à la Figure C.2.
7. Placez les câbles DVI et D-Sub dans les crochets spécifiques
illustrés à la Figure C.2.
8. Assurez-vous que tous les câbles sont bien fixés contre
le support (Figure C.3).
9. Maintenez fermement les câbles et placez le cache-câble sur
le support (Figure D.1). Pour retirer le cache-câble, soulevez
le couvercle comme indiqué sur la Figure D.2.
10. Connectez le cordon d'alimentation à la prise de courant
(Figure E.1).
REMARQUE : Si vous rencontrez des difficultés lors du retrait du
cache-câbles, poussez l'ouverture inférieure vers le
haut pour la retirer, comme illustré à la Figure E.2.
REMARQUE : Veuillez vous reporter à la section Attention de ce
manuel pour le choix d'un cordon d'alimentation
CA adapté.
11. Allumez le moniteur avec le bouton d'alimentation situé à l'avant
ainsi que l'ordinateur (Figure E.1).
12. Le réglage automatique sans intervention applique
automatiquement au moniteur, pour la plupart des résolutions,
les paramètres optimaux en fonction de la configuration initiale.
Pour des réglages supplémentaires, utilisez les commandes
OSD suivantes :
• Contraste automatique
• Réglage Automatique
Reportez-vous à la section Commandes de ce manuel
de l'utilisateur pour une description complète de ces
commandes OSD.
REMARQUE : Si vous rencontrez des problèmes, veuillez vous
reporter à la section Résolution des problèmes
(CD-ROM).
Élévation et abaissement de l'écran du moniteur
Le moniteur peut être élevé ou abaissé. Pour élever ou abaisser
l'écran, placez les mains de chaque côté du moniteur et élevez ou
abaissez ce dernier à la hauteur qui vous convient (Figure RL.1).
REMARQUE : Manipulez l'écran avec précaution lorsque vous
l'élevez ou l'abaissez.
Pivotement de l'écran
Avant de tourner l'écran, celui-ci doit être levé au niveau maximum
afin d'éviter de l'endommager accidentellement ou de vous pincer
les doigts. Saisissez d'une main la partie supérieure du moniteur à
l'aide de la poignée et de l'autre main saisissez la partie inférieure.
Levez l'ensemble jusqu'à la position la plus haute (Figure RL.1).
Pour faire tourner l'écran, placez les mains de chaque côté du
moniteur et faites tourner ce dernier dans le sens des aiguilles d'une
montre de la position Paysage à la position Portrait ou dans le sens
inverse de la position Portrait à la position Paysage (Figure R.1).
REMARQUE : Débranchez les câbles avant de faire tourner l'écran.
Rebranchez-les lorsque l'écran se trouve dans
la position souhaitée.
Inclinaison et pivotement
Maintenez les deux côtés du moniteur et ajustez l'inclinaison et
l'orientation à votre convenance (Figure TS.1).
REMARQUE : Manipulez l'écran avec précaution lorsque vous
l'inclinez et le faites pivoter.
