Summary of Contents for Tascam 24

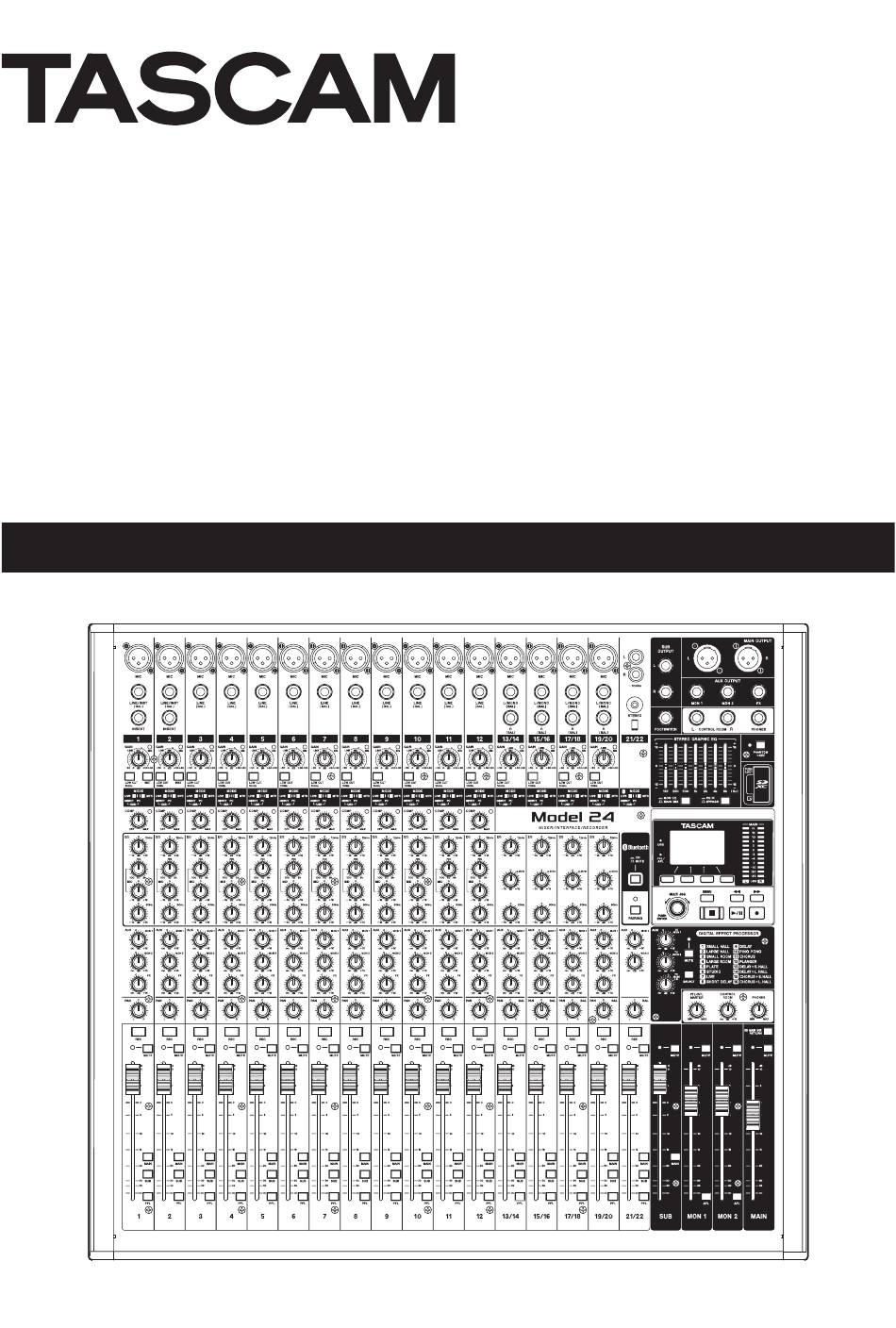

- Page 1 D00000000A Model 24 Analog Mixer 取 扱 説 明 書...
-
Page 2: Precautions For Safe Use
万一、電源コードが破損したら（芯線の露出、断線など） 、販売店またはティアック修理センター（巻 末に記載）に交換をご依頼く ださい。 付属の電源コードを他の機器に使用しない 故障、火災、感電の原因となります。 交流100ボルト以外の電圧で使用しない この機器を使用できるのは日本国内のみです。表示された電源電圧（交流100ボルト）以外の電圧で 使用しないでく ださい。また、船舶などの直流（DC）電源には接続しないでく ださい。火災・感電の 禁止 原因となります。 この機器を設置する場合は、放熱をよく するために、壁や他の機器との間は少し（20cm以上）離して 設置する ラックなどに入れるときは、機器の天面から1U以上、背面から10cm以上の隙間を空ける 隙間を空けないと内部に熱がこもり、火災の原因となります。 この機器の通風孔などから内部に金属類や燃えやすい物などを差し込む、または落とさない 火災・感電の原因となります。 この機器の通風孔をふさがない 通風孔をふさぐと内部に熱がこもり、火災の原因となります。 機器の上に花びんや水などが入った容器を置かない 内部に水が入ると火災・感電の原因となります。 禁止 この機器のカバーは絶対に外さない カバーを外す、または改造すると、火災・感電の原因となります。 内部の点検・修理は販売店またはティアック修理センター（巻末に記載）にご依頼く ださい。 この機器を改造しない 分解禁止 火災・感電の原因となります。 イヤホンやヘッ ドホンからの過度の音圧は、聴覚障害の原因となります。聴覚障害の可能性を防ぐた めに、長時間，高音量で聴かないでく ださい。 注意 TASCAM Model 24... - Page 3 突然大きな音が出て、聴力障害などの原因となるこ とがあります。 この機器はコンセントの近く に設置し、電源プラグは簡単に手が届く ようにする 指示 異常が起きた場合は、すぐに電源プラグをコンセントから抜いて、完全に電源が切れるようにしてく だ さい。 この機器には、付属の電源コードを使用する それ以外の物を使用すると、故障、火災、感電の原因となります。 ぐらついた台の上や傾いた所など不安定な場所に置かない 湿気やほこ りの多い場所に置かない。風呂、シャワー室では使用しない 調理台や加湿器のそばなど油煙や湯気が当たる場所に置かない 火災・感電やけがの原因となるこ とがあります。 電源プラグを抜く ときは、電源コードを引っ張らない 禁止 コードが傷つき、火災・感電の原因となるこ とがあります。 必ずプラグを持って抜いてく ださい。 濡れた手で電源プラグを抜き差ししない 感電の原因となるこ とがあります。 禁止 5年に1度は、 機器内部の掃除を販売店またはティアック修理センター （巻末に記載） にご相談く ださい。 内部にほこりがたまったまま、長い間掃除をしないと火災や故障の原因となることがあります。特に、 湿気の多くなる梅雨期の前に行う と、より効果的です。なお、掃除費用については、ご相談く ださい。 注意 TASCAM Model 24...
-
Page 4: Table Of Contents
Creating a New Song ..................23 Inputs and outputs ....................44 Loading Songs ....................... 24 Analog audio input and output ratings ..........44 Viewing song information ................24 Control input/output ..................44 Deleting songs ...................... 24 Computer system requirements ..............45... - Page 5 Contents Windows ......................45 Mac ........................45 Supported audio drivers ................45 Audio performance ..................... 45 Bluetooth ........................ 45 Other ......................... 45 Dimensional drawings..................46 Block diagram ......................47 Level diagram ......................48 TASCAM Model 24...
-
Page 6: Introduction
In this manual, we use the following conventions: 0 When we refer to a button or connector or control on the DR-40, the o 24 tracks (22 input channels and MAIN MIX L/R bus) can be input typeface looks like this: MENU. -
Page 7: Trademarks
1 – Introduction Trademarks Precautions for placement and use 0 TASCAM is a registered trademark of TEAC Corporation. 0 The operating temperature range of this unit is 5–35 °C. 0 SDXC Logo is a trademark of SD-3C, LLC. 0 Do not install this unit in the following types of locations. Doing so could make the sound quality worse or cause malfunction. -
Page 8: About Sd Cards
Please access to a product page of this product と,0法律で罰せられるこ とがあります。 from the TEAC Global Site (http://teac-global.com) to find the list or contact the TASCAM customer support service. Please view the page for o 分解/改造するこ と this model. You can also contact TASCAM customer support. -
Page 9: Bluetooth
® This unit has a built-in Bluetooth audio receiver, and can output sound Customers in the USA, please visit the TASCAM website (http://tascam. played on a computer or portable audio device that supports Bluetooth com/) to register as a user online. -
Page 10: Names And Functions Of Parts
Operate the built-in effects and adjust the output levels for each out- put in this section. Analog output adjustment section Adjust the output levels from the MAIN OUTPUT, SUB OUTPUT, MON 1 and MON 2 jacks in this section. TASCAM Model 24... -
Page 11: Analog Input Jack Section
Use the GAIN knobs to adjust the input levels of each channel. When the MODE switch is set to LIVE or PC for a channel, its SIG indicator will light green when a signal is input (−32 dB or higher). TASCAM Model 24... -
Page 12: Input Channel Mixing Section
MAIN MIX L/R bus. It is not sent to the left bus. u REC buttons and indicators (1-12, 13/14-19/20, 21/22) Use these to select the channels to record to the SD card. TASCAM Model 24... -
Page 13: Analog Output Jack Section
The indicator lights when the PHANTOM +48V switch is set to on. Connect mics and output devices after turning phantom power on. Before turning phantom power off, disconnect mics and output devices.(see “Setting phantom power” on page 26) TASCAM Model 24... -
Page 14: Screen Operation Section
Use these to adjust the levels of signals sent from the built-in effects PHONES knob. Failure to do so could result in a sudden loud noise to the MAIN MIX L/R buses. that could harm hearing, for example. TASCAM Model 24... -
Page 15: Analog Output Adjustment Section
Connect the included power cord here. Do not do this when the unit is operating (including recording, play- ing back or writing data to an SD card). Doing so could cause proper recording to fail and recorded data to be lost. TASCAM Model 24... -
Page 16: Home Screen
When the automatic punch in/out function is on, these show the sta- tus of automatic punch in/out point setting. Punch in point Punch out point 0 Remaining time The remaining time available for recording on the SD card is shown (in hours: minutes: seconds). TASCAM Model 24... -
Page 17: Meter Screen Details
Function Page Depending on the MODE switch setting, the signal levels set for each Work with songs on an SD channel are shown by the level meters. see page 24 SONG card Clear specific tracks or all see page 33... -
Page 18: Basic Menu Screen Operations
Repeat steps 5 to 6 as necessary to set other items. Press the F1 button to return to the MENU Screen. Press the F1 button to return to the Home Screen. TASCAM Model 24... -
Page 19: Preparation
3 – Preparation Connecting other equipment This is an example of Model 24 connections. Precautions before making connections 0 Carefully read the operation manuals of the devices to be connected and then connect them correctly. 0 Before making connections, turn this unit and all equipment to be connected off (standby). -
Page 20: Connecting Microphones
If 2 minutes pass in pairing mode, it will end. Press this button to o STEREO input jack reactivate pairing mode when it is disabled. Select "Model 24" (this unit) on the other Bluetooth device. Connecting monitor speakers When pairing succeeds, the PAIRING indicator will stop blink-... -
Page 21: Inserting And Removing Sd Cards
Move the write-protection switch to the unlocked posi- amount of time. tion in order to record, erase and otherwise edit data on the card. Turn connected input audio source devices on. Finally turn amplifiers on. TASCAM Model 24... -
Page 22: Setting The Built-In Clock Date And Time
Press the MULTI JOG dial to create a system file. When system file creation is complete, the Home Screen will reopen. ATTENTION In order to record, this unit must be used to format it first.(see “For- matting SD cards” on page 35) TASCAM Model 24... -
Page 23: Managing Songs
LOAD Loads the selected song. INFORMATION View information about the selected song. DELETE Deletes the selected song. PROTECT Protect the selected song. UNPROTECT Stop protection of the selected song. RENAME Edits the name of the selected song. TASCAM Model 24... -
Page 24: Loading Songs
The current song cannot be deleted. To delete the current song, load another song first. The song name, sampling frequency, bit rate, size, date and time will be shown. After checking, press the F1 button to return to the SONG Screen. TASCAM Model 24... -
Page 25: Protecting/Unprotecting Songs
Leaving a single space open: Turn the MULTI JOG dial to select a blank space at the left end of any row, and press the MULTI JOG dial. Canceling edits: Press the F1 button. Confirming the changes: Press the F4 button. TASCAM Model 24...
