Vimar ELVOX TVCC 46235.020CI Manual

46235.020CI
Telecamera Speed Dome IP 3 Mpx da incasso (2048 × 1536), sensore CMOS
1/2,8", obiettivo 5.5 ~ 110 mm, filtro IR meccanico, zoom ottico 20x, slot SD CARD,
funzioni WDR, BLC e 3D DNR, RTSP, protocollo ONVIF, uscita CVBS, gestione al-
larmi 4IN/1OUT, RS485, alimentazione 24 Vdc max 30 W, completa di alimentatore.
Dimensioni ø210x240 mm. Peso 2500 g.
Introduzione
Questa telecamera IP Speed Dome è stata progettata per fornire soluzioni TVCC
ad elevate prestazioni. La tecnologia di flip digitale consente di riprendere immagini
in tutte le direzioni e monitorare senza punti ciechi. Adotta chip di elaborazione
video allo stato dell'arte. Utilizza le tecnologie più avanzate di codifica e decodifica
video ed è conforme al protocollo TCP/IP, SoC (System on Chip) per assicurare la
stabilità e l'affidabilità del sistema.
I manuali completi e i software CVM.exe, Iptool.exe e Diskcalculator.exe sono di-
sponibili nella scheda prodotto consultabile nel sito www.vimar.com

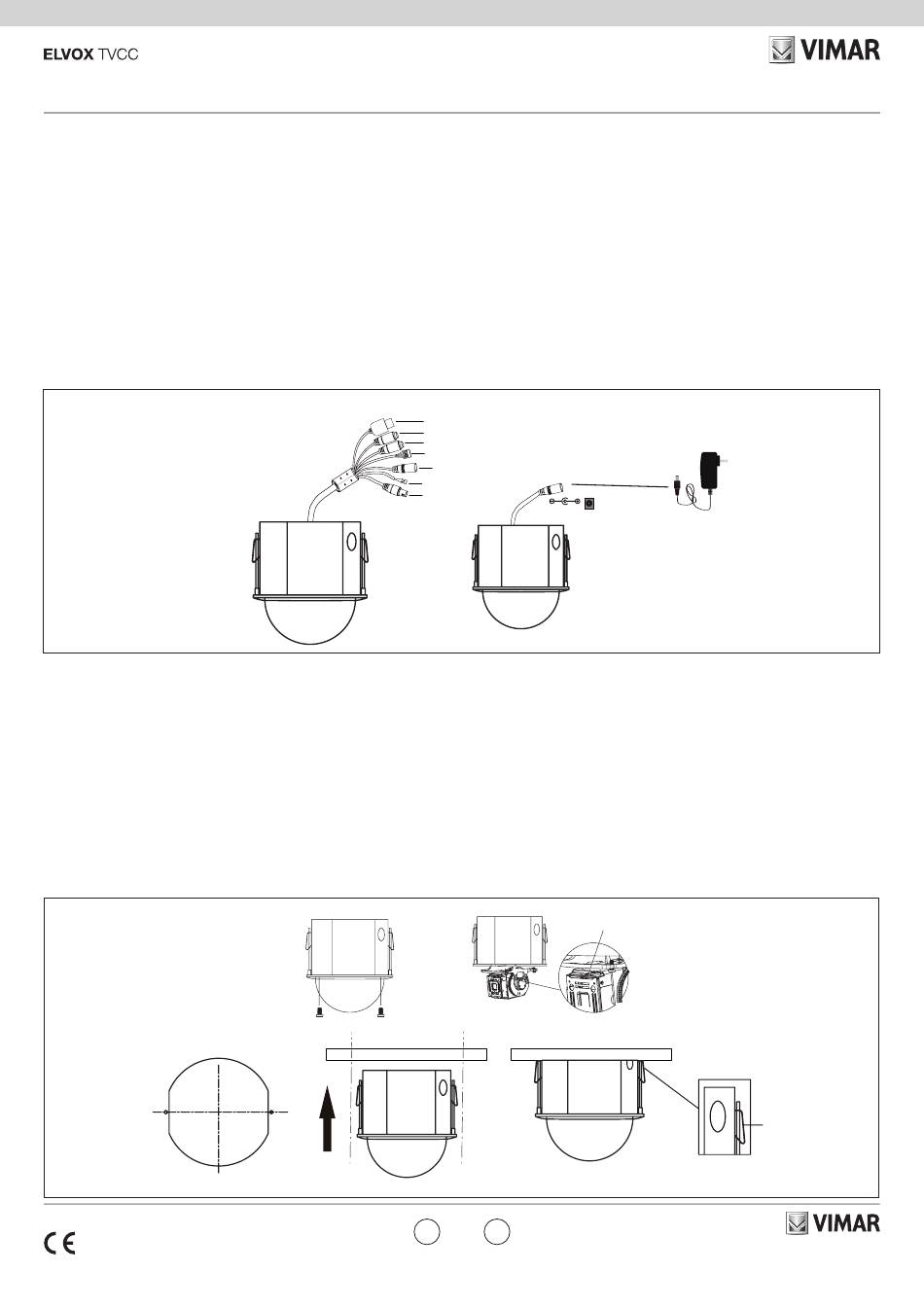

Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
1 LAN
2 Uscita HP Audio
3 Ingresso MIC
4 Ingresso allarme/Uscita allarme
5 Alimentazione
6 RS485
7 Uscita CVBS Video
Installazione scheda TF e collegamento dell'alimentazione
Installare la scheda di archiviazione:
1 - Allentare le viti fisse come illustrato di seguito (Fig. 1).
2 - Inserire la scheda TF nello slot della scheda di archiviazione (Fig. 2).
3 - Rimontare la cupola.
Installazione telecamera
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi
per sopportare tre volte il peso della telecamera. Installare e utilizzare la telecamera
in ambiente asciutto. La procedura di montaggio è la seguente:
1) Praticare i fori per le viti e per il cavo sulla parete utilizzando la dima di foratura
(Fig. 3).
2) Passare i cavi e collegare il cavo di alimentazione e il cavo di rete.
3) Posizionare la telecamera sulla parete o sul soffitto in base al foro praticato (Fig. 4).
4) Fissare le due molle per bloccare la speed dome (Fig. 5).
49401247A0 01 1701
1
2
3
4
6
7
Fig. 1
Fig. 3
IT
IP Speed Dome camera, for flush mounting, (2048 × 1536), CMOS 1/2,8" sensor,
5.5 ~ 110 mm lens, mechanical IR filter, 20x optic zoom, SD CARD slot, WDR, BLC
and 3D DNR, RTSP functions, ONVIF protocol, CVBS ouputs, 4IN/1OUT alarm
controls, RS485, supply voltage 24 Vdc max 30 W, power supply unit supplied.
Dimensions ø210x240 mm. Weight 2500 g.
Introduction
This Speed Dome IP-camera is designed for high performance CCTV solutions. Its
digital flip technology makes omni-directional and non-blind-spot monitoring into
reality. It adopts state of the art video processing chips. It utilizes most advanced
technologies, such as video encoding and decoding technology, complies with
theTCP/IP protocol, SoC (System on chip), etc to ensure this system more stable
and reliable.
Complete manuals and CVM.exe, Iptool.exe e Diskcalculator.exe software are
available to download in the Product info sheet section of www.vimar.com website.
Connections
Here below the main connections of the camera
5
DC24V
Install TF Card and Power Connection
Install Storage Card:
1 - Loosen the fixed screws of the rear as shown below (Fig. 1).
2 - Insert the TF card into the storage card slot (Fig. 2).
3 - Install back the cover back.
Camera Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install and use the camera in the dry
environment. The mounting steps are as follows:
1) Drill the screw holes and the cable hole on the wall according to the drill templa-
te (Fig. 3).
2) Route the cables and connect the power cable and video cable.
3) Put the speed dome into the wall or ceiling according to the line cut (Fig. 4).
4) Fasten the two irons to fix the speed dome (Fig. 5).
Inserire la scheda TF
Insert TF card
Fig. 4
EN
1 LAN
2 HP Audio Out
3 MIC In
4 Alarm In/Alarm Out
5 Power
6 RS485
7 CVBS Video out
Fig. 2
Molla di fissaggio
Fixed iron
Fig. 5
