Vimar ELVOX TVCC 46234.010GA Manual

46234.010GA
Telecamera Fisheye IP Plus a colori Day&Night, sensore 1 / 2.5˝ CMOS, risoluzione 6 Mpx
(3296x1856), obiettivo fuoco fisso 1,65 mm con visione a 360°, filtro IR meccanico, H.265+
Multistream, alimentazione PoE o 12 Vdc, IR 10/20 m, CVBS, Microfono integrato, contatti
allarme 1 in/1 out, interfaccia RS485 (protocolli Pelco P/D) funzioni AV con rilevazione target,
D-WDR, HLC, BLC, ROI, 3DNR, Mask, Motion, RTSP, grado di protezione IP67.
Dimensioni: ø130x46 mm. Peso 520 g.
Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le illustrazioni
sotto riportate hanno solo funzione di riferimento. Far riferimento all'apparecchiatura in
dotazione.
Telecamera Istruzioni per l'uso
Camera Quick and start guide
Introduzione
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni TVCC
ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte. Utilizza le
tecnologie più avanzate, di codifica e decodifica video ed è conforme al protocollo TCP/IP,
SoC.(System on chip) ecc. per assicurare la stabilità e l'affidabilità del sistema. I manuali
completi e i software CVM, Iptool.exe e Diskcalculator.exe sono disponibili nella scheda
prodotto consultabile nel sito www.vimar.com.
Connessioni
Di seguito sono riportate le principali connessioni della telecamera
RESET: Foro per il reset. Inserire una punta sottile in questo foro e tenere premuta
la lamella elastica per ripristinare le impostazioni di fabbrica del prodotto.
SD: Inserire la scheda SD.
Ingresso allarme: Unire il morsetto di messa a terra del sensore e della videocamera (ALM-
GND), quindi collegare il cavo del segnale del sensore alla porta di ingresso allarme (ALM-
INA) della telecamera.
Uscita allarme: allentare le viti del morsetto di allarme. Quindi inserire i cavi di segnale del
dispositivo di allarme alla porta ALM-COM e ALM-OPEN. Infine stringere le viti.
Alcuni dispositivi esterni di uscita allarme potrebbero necessitare di alimentazione.

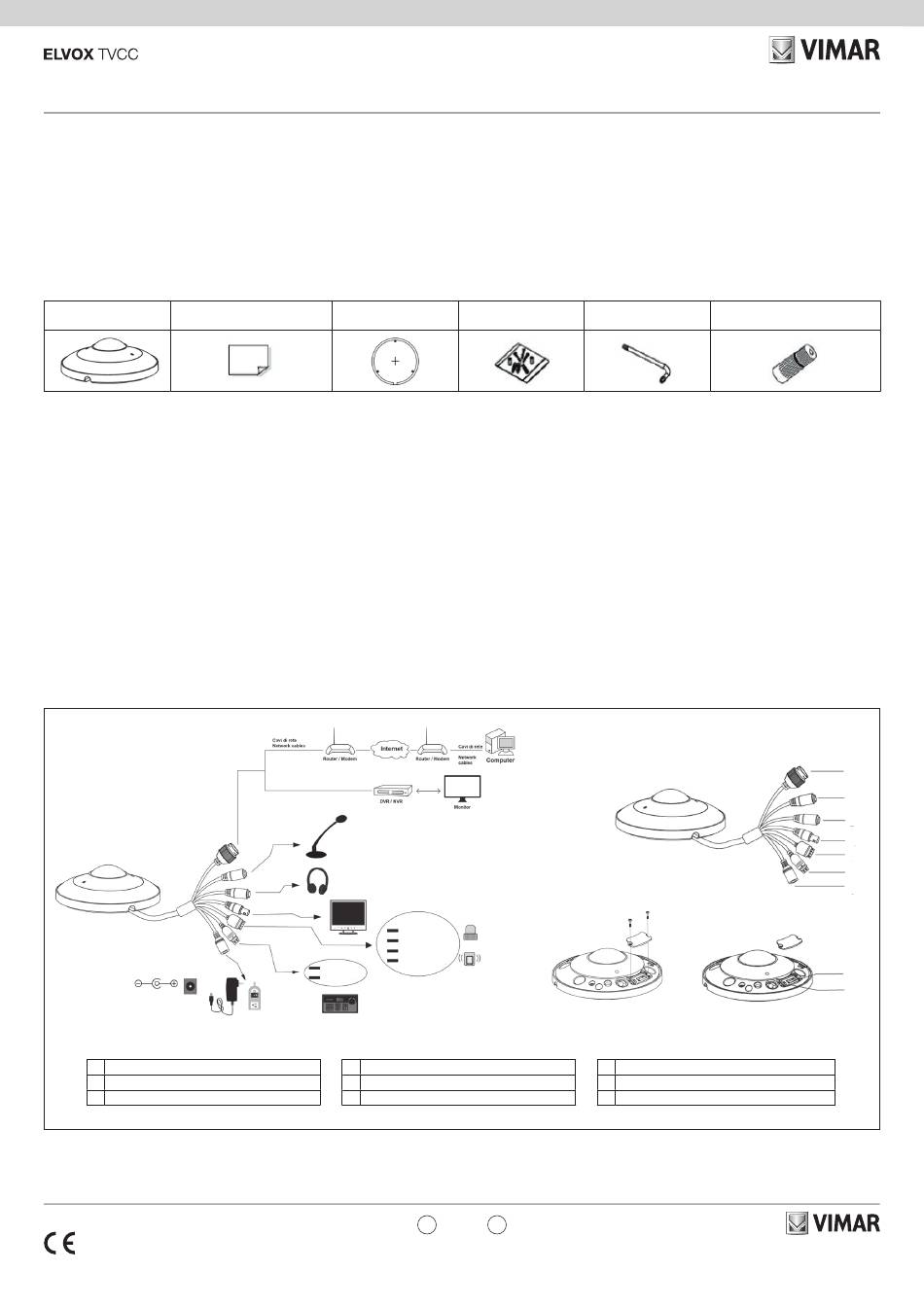

1 Cavo di rete / Network Cable
2 Ingresso microfono / Microphone input
3 Uscita audio / Audio output
49401964A0 00 2402
IP Plus Fisheye colour camera, Day&Night, CMOS 1 / 2.5" sensor, 6 Mpx (3296x1856),
resolution, 1.65 mm fixed focus lens with 360° overview, mechanical IR filter, H.265+ Multi-
stream, PoE or 12 Vdc power supply, IR 10/20 m, CVBS, Built-in microphone, Audio in, 1
in/ 1 out alarm contacts, RS485 interface (Pelco P/D protocols) AV functions with target
detection, D-WDR, HLC, BLC, ROI, 3DNR, Mask, Motion, RTSP, ONVIF protocol, degree
of protection IP67.
Dimensions: Ø130x46 mm. Weight 520 g.
Package content
After you receive your device, please check the following accessories. The pictures here
are for reference only.
Dima di foratura
Drill template Screws & spiles
Introduction
This IP-camera (short for IP-CAM) is designed for high performance CCTV solutions.
It adopts state of the art video processing chips. It utilizes most advanced technologies,
such as video encoding and decoding technology, complies with the TCP/IP protocol, SoC
(System on chip), etc to ensure this system more stable and reliable. Complete manuals and
CVM, Iptool.exe e Diskcalculator.exe software are available to download in the Product info
sheet section of www.vimar.com website.
Connections
Here below the main connections of the camera
RESET: Insert a tip into this hole and press the button to reset the factory setting
SD: Insert the SD card.
Alarm Input: Join the grounding ends of the sensor and the camera (ALM-GND) and then
connect the signal cable of the sensor to the alarm input port (ALM-INA) of the camera.
Alarm Output: Loosen the screws in the alarm output port. Then insert the signal wires of the
alarm output devices into the port of COM and OPEN separately. Finally tighten the screws.
Some of the external alarm output devices need the power supply.
ALM-COM
ALM-OPEN
ALM-IN A
ALM-GND
RS485T+
RS485T-
4 Uscita video / Video output
5 Ingresso-Uscita alarmi / Output-input alarm
6 RS485
IT EN
Viti Cacciavite
Screw-driver
7 Alimentazione 12 Vdc / 12 VDC power supply
8 SD card slot
9 Reset
Cappuccio impermeabile
Water-proof Cap
1
2
3
4
5
6
7
8
9
