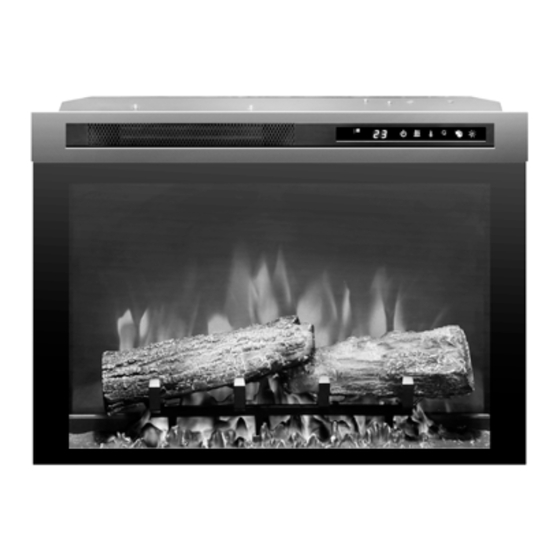

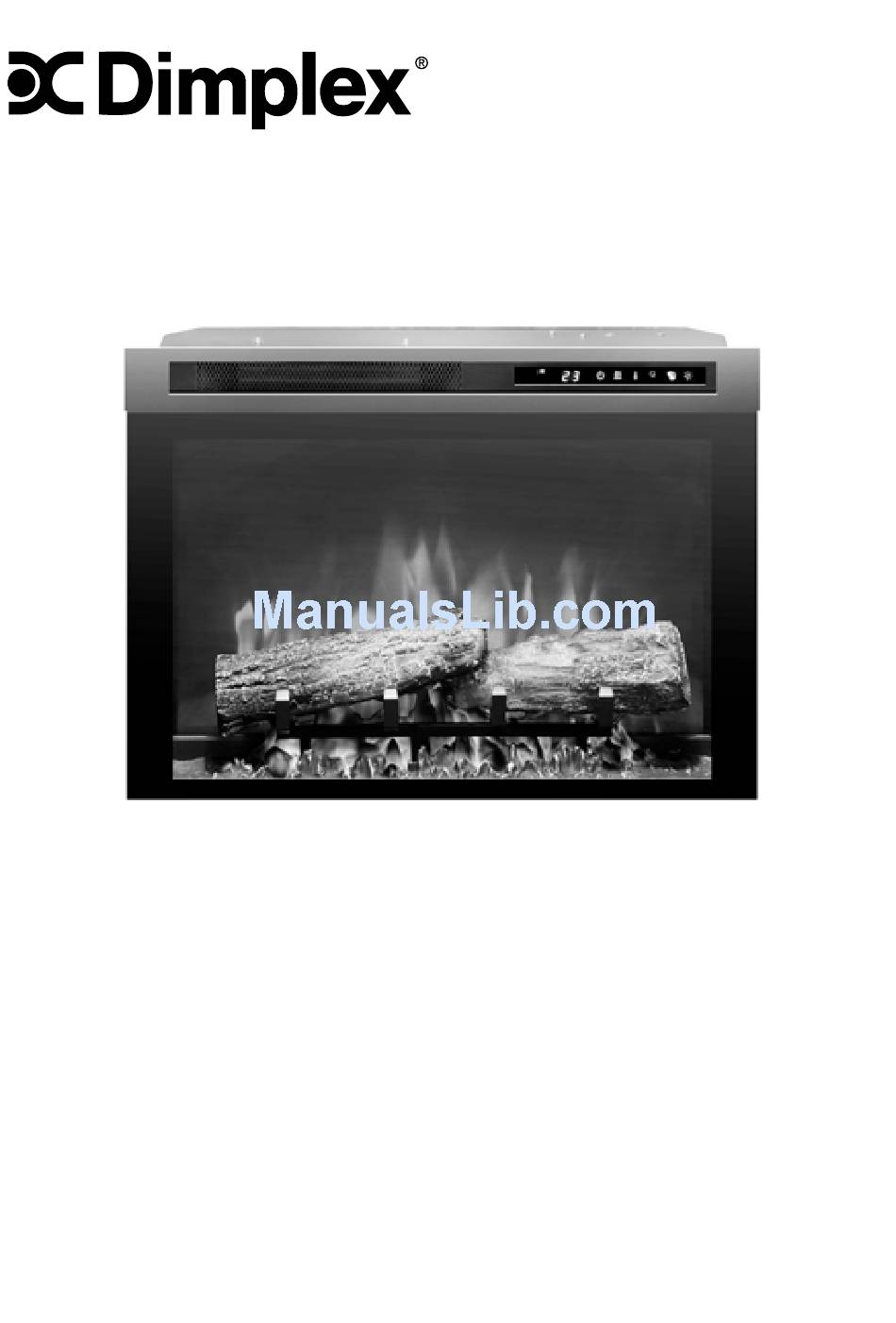

IMPORTANT SAFETY INFORMATION: Read this manual before attempting to
install or use the Dimplex Electric Fireplace. Always comply with the warnings and
safety instructions contained in this manual to prevent personal injury or property
damage.
To view the full line of Dimplex products, visit www.dimplex.com
Owner's Manual
Models XHD26L & 6909850259
XHD26G & 6909850559
XHD23L & 6909940259
XHD23G & 6909940559
7214980100R00
