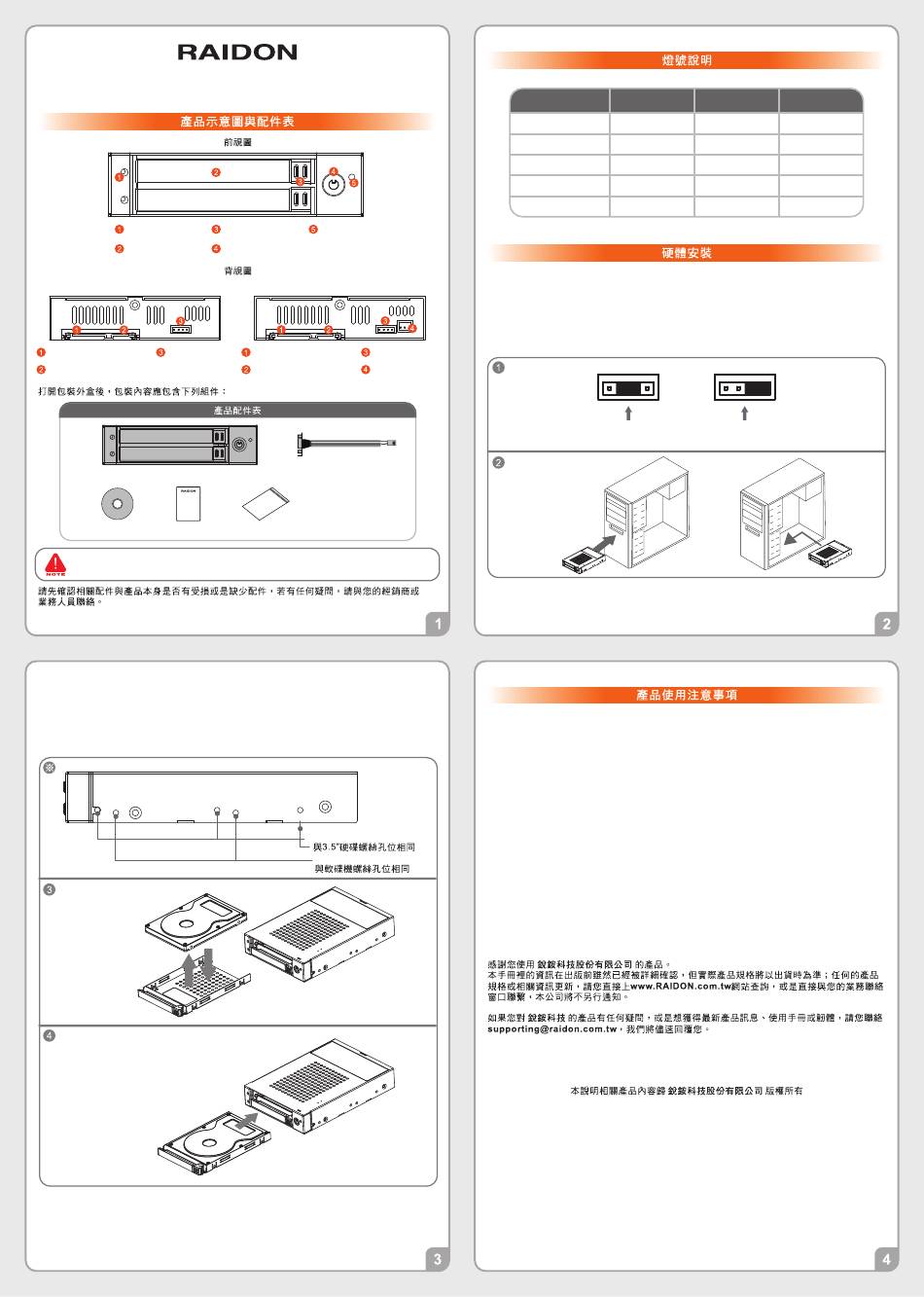

Raidon InTANK iR2771-S3 Quick Installation Manual

iR2771-S3
iR2772-S3
LED指示燈
硬碟抽取盒把手
iR2771-S3
(102W × 26H × 147Lmm)
SATA 15Pin 電源輸入埠 RAID 模式設定
SATA 連結埠
iR2771-S3 / iR2772-S3 主體
光碟 x1 快速安裝導引 x1
「如需連接RS232 Cable，請確認要連接的主機板上該RS232的定義，以挑選相匹配的Cable進行使用」
V1.0 (Jul.2016)
※ 螺絲孔位說明
3. 將您的硬碟安裝至抽取盒上。
4. 確認完成後請插回抽取盒，並確認取盒確實插入且固定在適當位置。
5. 硬體安裝完成。您可開啟電源進行相關設定與應用。
6. 完成。你的作業系統將會自行辨識硬體，辨識成功後請先完成硬碟格式化，完成後
即可使用。
快速安裝導引
頂出按鍵 靜音按鈕
硬碟抽取盒鑰匙孔
iR2772-S3
(102W × 26H × 157Lmm)
SATA 15Pin 電源輸入埠 RAID 模式設定
SATA 連結埠 RS232 埠
內接 RS232 連接線 x1
x1
(iR2772-S3)
零件包 x2
藍色LED
硬碟閒置 恆亮
無硬碟/硬碟故障 ─ ─
資料存取 恆亮
資料重建(來源) 恆亮
資料重建(目標) ─ ─
請參照下列步驟，完成iR2771-S3/iR2772-S3的硬體安裝:
1. 請使用背板上的RAID控制鍵選擇RAID 0或 RAID 1模式，原廠預設值為RAID 1。
2. 將主體裝置在機殼上，連接相關連接線，並確認固定螺絲是否鎖上。
RAID 0 模式
1.若想得到較佳的使用效能與選購硬碟的便利性，建議使用規格及廠牌相同的2.5吋硬碟。
若RAID 1模式下，當其中有任何一顆硬碟毀損時，新更換的硬碟容量需大於或等於原硬碟
容量。
2.請確保使用的硬碟是不含壞軌的，以避免當其中一顆硬碟發生故障時，可能導致系統當機或
所有資料遺失。
3. 建議於使用前決定RAID 0或RAID 1模式。使用後，若需再重新設定，請先將資料備份至其
他硬碟，否則將會造成硬碟內的資料損毀。
4. 由於iR2772-S3多了RS232的功能，所以總長度較長，102W × 26H × 157Lmm (非標準
2.5吋硬碟尺寸)。
5. 強烈建議除了使用iR2771-S3/iR2772-S3的資料儲存功能外，請針對重要資料備份到另一個
儲存裝置上或遠端備份，雙重備份您重要的資料。若您儲存在iR2771-S3/iR2772-S3的資料
損毀或遺失，RADION 將不負任何的責任。
紅色LED 蜂鳴器
─ ─ ─ ─
恆亮 鳴叫
閃爍 ─ ─
─ ─ ─ ─
閃爍 ─ ─
RAID 1 模式
