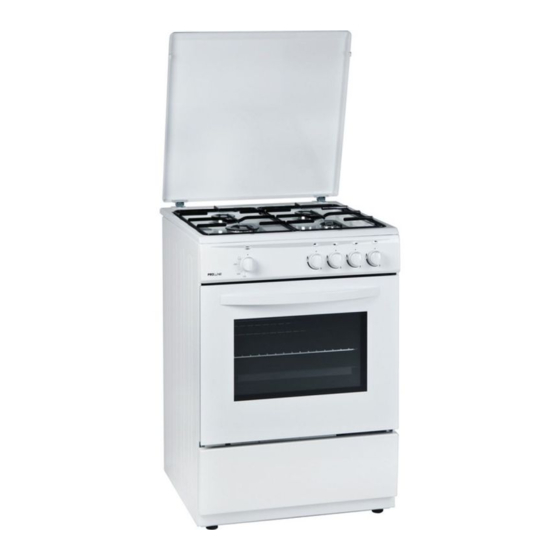

PGC66 WF/1 MANUEL D'UTILISATION ET D'INSTALLATION CUISINIÈRE TOUT GAZ...
Page 2
Chère cliente, cher client, Notre but est de vous proposer des produits de qualité qui répondent à votre attente, fabriqués dans des usines modernes, où chaque cuisinière a subit des tests de qualité. Cette notice contient toutes les informations nécessaires pour l'installation et l'utilisation de votre nouvelle cuisinière.
TABLE DES MATIÈRES 1. CARACTERISTIQUES TECHNIQUES 2. CONSIGNES DE SECURITE Mises en garde importantes Consignes de sécurité générales Avertissements d'installation Lors de l'utilisation Pendant le nettoyage et l'entretien 3. INSTALLATION 3.1 Environnement d'installation de votre cuisinière 3.2 Installation de votre cuisinière 3.3 Réglage des pieds 3.4 Raccordement au gaz 3.5 Changement des gaz...
HAUTEUR MODÈLE 2- Plan de cuisson DEUR (cm) (cm) (cm) 3- Bandeau de commande PGC66 WF/1 4- Poignée de la porte du four Porte abattante 6- Pieds réglables 7- Porte du four 8- Lèche frite 9- Grille 10- Brûleur semi-rapide 11- Brûleur rapide...
CONSIGNES DE SECURITE LISEZ ATTENTIVEMENT ET ENTIEREMENT CETTE NOTICE AVANT D’UTILISER VOTRE APPAREIL DE CUISSON, ET CONSERVEZ-LA AFIN DE POUVOIR LA CONSULTER LORSQUE CE SERA NECESSAIRE. Mises en garde importantes: • Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite.
Page 6
2. CONSIGNES DE SECURITE • MISE EN GARDE: Une cuisson, sans surveillance, utilisant de l'huile ou autre matière grasse, sur une plaque de cuisson peut être dangereuse et déclencher un incendie. NE JAMAIS essayer d'éteindre un feu avec de l'eau mais déconnecter l'appareil de l'alimentation et couvrir les flammes, par exemple, à...
2. CONSIGNES DE SECURITE • N'utilisez pas de nettoyeurs à vapeur pour nettoyer votre appareil de cuisson. • ATTENTION: Les parties accessibles peuvent devenir très chaudes durant l'utilisation. Les enfants doivent être maintenus à l'écart. Consignes de sécurité générales • La fabrication de votre appareil de cuisson respecte toutes les normes et réglementations nationales et internationales en vigueur en la matière.
2. CONSIGNES DE SECURITE • Ces instructions ne sont valides que si le symbole du pays est sur votre appareil de cuisson. Si le symbole du pays n’est pas sur votre appareil de cuisson, il importe de se référer aux instructions techniques fournissant les informations nécessaires relatives aux conditions d'utilisation particulières.
2. CONSIGNES DE SECURITE Nous vous conseillons d'avoir un détecteur de fumée installé chez vous, et une couverture anti-feu ou un extincteur tout près de votre appareil de cuisson Lors de l'utilisation: • Lors de la première mise en marche de votre appareil de cuisson (au niveau du four), il se produira une certaine odeur caractéristique des matériaux d'isolation et des éléments chauffants.
2. CONSIGNES DE SECURITE • Une utilisation prolongée de votre appareil de cuisson peut nécessiter une aération supplémentaire, à titre d'exemple l'ouverture d'une fenêtre ou l'augmentation du niveau de la ventilation mécanique si installée. • ATTENTION: Avant de refermer le couvercle, fermez tous les brûleurs ou zones de cuisson et laissez la surface du plan de cuisson refroidir.
INSTALLATION Cette cuisinière moderne, fonctionnelle et pratique, fabriquée avec les meilleurs pièces et matériaux, saura répondre à vos besoins sous tous les aspects. Avant d'utiliser votre cuisinière, lisez attentivement cette notice afin de connaître l'ensemble de ses fonctions, et obtenir les meilleurs résultats possibles.
3. INSTALLATION Hotte Ventilateur électrique aspirante Section d'entrée Section d'entrée d'air min. 100cm d'air min. 100cm Figure 3 Figure 4 Min. 60cm HOTTE DE CUISINIÈRE Figure 5 3.2 Installation de votre cuisinière • La cuisinière peut être placée près d'un autre meuble, mais veillez à ce que la hauteur des meubles environnants ne dépasse pas la hauteur de la cuisinière (voir fig.
3. INSTALLATION Réglage des pieds Votre cuisinière possède 4 pieds réglables. Après l'avoir installée à l'emplacement voulu, il est nécessaire de vérifier la mise à niveau. Pour cela, ajustez les 4 pieds réglables en les vissant ou dévissant (fig. 6). La cuisinière doit absolument être positionnée à...
Page 14
3. INSTALLATION Tuyau de gaz Tuyau de gaz Tuyau de gaz Joint Joint Joint Tuyau Adaptateur Adaptateur Raccord G1/2 R1/2 (TFEM) (TFEM) Tuyau de gaz Mécanique Mécanique Avec col Tuyau de gaz Tuyau de gaz (TFEM) (TFEM) Si vous montez un tuyau TFEM, l'embout gaz butane est inutile. Il suffit de visser les raccords du tuyau TFEM côté...
3. INSTALLATION 3.5 Changement de gaz ATTENTION: Les procédures suivantes doivent être réalisées par un technicien qualifié. Votre cuisinière a été conçue pour fonctionner soit avec du gaz de pétrole liquéfié (butane ou propane), soit avec du gaz naturel. Les brûleurs à...
Page 16
3. INSTALLATION Dévissez les injecteurs. Utilisez à cet effet une clé de 7 mm. Mettez en place le nouvel injecteur conformément au type de gaz à utiliser, selon le tableau des informations techniques. Attention à bien visser droit les nouveaux injecteurs car si vous les montez de travers, vous allez abîmer le filet du support et le support devra être changé...
Page 17
3. INSTALLATION Pour le brûleur du four, faites-le fonctionner à la position minimale pendant 5 minutes. Ouvrez et refermez la porte du four 2 à 3 fois pour vérifier la stabilité de la flamme du brûleur. Pendant la conversion du GPL (gaz de pétrole liquéfié) au GN (gaz naturel), la vis de dérivation doit être dévissée.
4. UTILISATION 4.1 Utilisation des brûleurs Allumage des brûleurs Les symboles des manettes sur le bandeau indiquent la position du brûleur. • Allumage manuel des brûleurs à gaz Pour les brûleurs du plan de cuisson avec thermocouple: Les plans de cuisson équipés de sécurité...
4. UTILISATION 4.1.1 Utilisation des brûleurs du plan de cuisson Position Arrêt Position MAXI Position MINI Intermédiaire Figure 13 Les manettes de robinet du plan de cuisson ont 3 positions: Arrêt ( ), Maxi (symbole de grosse flamme) et Mini (symbole de petite flamme). Après avoir allumé le brûleur à la position «Maxi» (comme expliqué...
4. UTILISATION Figure 15 Lorsque vous n'utilisez pas votre cuisinière pendant des périodes prolongées, veuillez toujours fermer le robinet d'arrivée de gaz. AVERTISSEMENT: • Utilisez uniquement des casseroles à fond plat. • Veillez à ce que la base de la casserole soit sèche avant de la placer sur les brûleurs. •...
Page 21
4. UTILISATION Préchauffage Si vous devez préchauffer le four, il est conseillé de le faire 10 minutes avant de mettre les plats. Pour les recettes nécessitant des températures élevées comme le pain, les pâtes, les pains cuits en galette, les soufflés, etc., il convient de préchauffer le four afin d'obtenir des résultats optimums. Pour obtenir de meilleurs résultats lors de la cuisson de denrées congelées ou fraîches prêtes à...
Page 22
4. UTILISATION 4.2 Accessoires du four • Le four est fourni avec des accessoires. Vous pouvez également utiliser des accessoires que vous avez achetés sur le marché, à condition qu'ils soient résistants à la chaleur. Vous pouvez utiliser des plats en verre, des moules à gâteaux ou encore des lèchefrites appropriés pour utilisation dans un four.
4. UTILISATION Moufle du four Positions sur glissières moulées Position 5 Position 4 Position 3 Position 2 Position 1 Accessoires du four Grille La grille sert supporter différents ustensiles à de cuisson. Pour bien positionner la grille dans le four, placez-la sur le gradin approprié...
NETTOYAGE ET ENTRETIEN Nettoyage Veillez à ce que toutes les manettes des brûleurs et commandes soient en position éteinte et que la cuisinière soit froide avant d'effectuer le nettoyage du four. Contrôlez si les produits de nettoyage sont approuvés et recommandés par le fabricant avant de les utiliser.
Page 25
5. NETTOYAGE ET ENTRETIEN Pour démonter la porte du four Pour enlever la porte du four : • Ouvrez la porte du four (1). • Ouvrez le loquet de blocage jusqu'à la position finale (2). • Fermez la porte jusqu'à ce qu'elle soit presqu'entièrement fermée comme indiqué...
5. NETTOYAGE ET ENTRETIEN Parties émaillées: Afin de les garder comme neuves, nettoyez-les régulièrement avec de l'eau tiède et savonneuse, puis séchez-les avec un chiffon doux. Ne les lavez pas lorsqu'elles sont encore chaudes, et n'utilisez jamais de poudres ou matériaux nettoyants abrasifs. Ne laissez pas les éléments suivants contact prolongé...
SERVICE APRES-VENTE ET TRANSPORT 6.1 Avant de contacter le Service après vente Si La cuisinière ne fonctionne pas: • Vérifiez que la cuisinière est bien raccordée à l'alimentation en gaz et que les bouteilles de butane ou de propane ne sont pas vides. •...
Page 29
Si votre appareil est réglé en usine pour être alimenté au gaz naturel avec Tuyau TFEM : Pour raccorder votre cuisinière avec un tuyau de raccordement TFEM, ne démontez pas le raccord ni son joint déjà installés sur l’arrivée de gaz.Assurez vous que le tuyau que vous utilisez conforme à...
Page 30
Marque PGC66 WF/1 Modèle Type de plaque de cuisson Nombre de zones de cuisson Technologie de chauffage - zone de cuisson 1 Taille - zone de cuisson 1 Auxiliaire Efficacité énergétique - zone de cuisson 1 Technologie de chauffage - zone de cuisson 2...
Page 31
MISE AU REBUT En tant que distributeur responsable, nous accordons une grande importance à la protection de l’environnement. Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d’emballage. Cela aidera à préserver les ressources naturelles et à...
Page 32
PGC66 WF/1 GAS COOKER USAGE AND INSTALLATION MANUAL...
Page 33
Dear Customer, We take offering quality products more than your expectation as goal, offers you the products produced in modern facilities where each cooker was carefully and particularly tested for quality. This leaflet contains all the necessary information for installing and using your new cooker.
Page 34
CONTENTS 1. TECHNICAL CHARACTERISTICS 2. WARNINGS Safety Warnings General safety instructions Installation Warnings During usage During cleaning and maintenance 3. INSTALLATON 3.1 Installation environment for your cooker 3.2 Installing your cooker 3.3 Adjusting the feet 3.4 Gas connection 3.5 Changing gas 4.
Page 35
TECHNICAL FEATURES DEPTH- LENGTH HEIGHT MODEL SIZE(cm) (cm) (cm) PGC66 WF/1 Cooker parts list: 1- Cooktop Cover 10- Semi-rapid burner 2- Cooktop 11- Rapid burner 3- Control Panel 12- Auxiliary burner 4- Oven Door Handle 13- Pan support grid Storage compartment door...
WARNINGS READ THESE INSTRUCTIONS CAREFULLY AND COMPLETELY BEFORE USING YOUR APPLIANCE, AND KEEP IT IN A CONVENIENT PLACE FOR REFERENCE WHEN NECESSARY. THIS MANUAL IS PREPARED FOR MORE THAN ONE MODEL IN COMMON. YOUR APPLIANCE MAY NOT HAVE SOME OF THE FEATURES THAT ARE EXPLAINED IN THIS MANUAL. PAY ATTENTION TO THE EXPRESSIONS THAT HAVE FIGURES, WHILE YOU ARE READING THE OPERATING MANUAL.
2. WARNINGS - WARNING: Danger of fire: do not store items on the cooking surfaces. - Any spillage should be removed from the lid before opening. - The hob surface should be allowed to cool before closing the lid. - The appliance is not intended to be operated by means of an external timer or separate remote-control system.
2. . WARNINGS • Do not try to lift or move the appliance by pulling the door handle. • This appliance is not connected to a combustion products evacuation device. It shall be installed and connected in accordance with current installation regulations. Particular attention shall be given to the relevant requirements regarding ventilation.
2. . WARNINGS • Do not leave the cooker while cooking with solid or liquid oils. They may catch fire on condition of extreme heating. Never pour water on to flames that are caused by oil. Cover the saucepan or frypan with its cover in order to choke the flame that has occured in this case and turn the cooker off.
INSTALLATION This modern, functional and practical cooker that was manufactured with the parts and materials of highest quality will meet your cooking needs in every aspect. Before using your cooker, please read this leaflet carefully to find out all its functions and achieve the best possible results. For proper installation, consider the following recommendations to avoid any problem or dangerous situation.
3. INSTALLATION Extracting Electrical ventilator hood Air inlet section Air inlet section min. 100cm min. 100cm Figure 3 Figure 4 Min. 60cm COOKER HOOD Figure 5 3.2 Installing your cooker • The cooker may be placed near another piece of furniture, but make sure that the height of surrounding furniture does not exceed the cooker height (see fig.
3. INSTALLATION Adjusting the feet Your cooker stands on 4 adjustable feet. After being positioned at the intended position, you need to make sure it is level. do this, adjust the 4 adjustable feet by tightening or loosening (Fig. 6). The cooker must be absolutely positioned horizontally.
Page 43
3. INSTALLATION Gas hose Gas hose Gas hose Joint Joint Joint Pipe Adapter Adapter Connection G1/2 R1/2 (TFEM) (TFEM) Gas hose Mechanical Mechanical With collar Gas hose Gas hose (TFEM) (TFEM) If you mount a TFEM hose, the butane gas tip is unnecessary. Just screw the TFEM hose fittings on the cooker side and bottle side (tighten properly using 2 keys as shown in diagram above) Connecting natural gas (G20/G25) The technician must install a mechanical pipe tip (TFEM) according to NF D 36100/36103/36121...
3. INSTALLATION 3.5 Changing gas Warning : The following procedures must be undertaken by authorised service personnel. Your cooker has been designed to use either liquefied petroleum gas (propane or butane), or natural gas. The gas burners can be adapted to these different types of gas, by replacing the corresponding injectors and adjusting the minimum flame length of each burner.
Page 45
3. INSTALLATION Remove the burner screw, and move the burner diagonally to access the injector at the rear bottom of the muffle oven (Figure 11). Unscrew the injectors. For this, use a 7mm spanner. Install the new injectors in accordance with the type of gas used, as shown on the technical data table.
Page 46
3. INSTALLATION For the oven burner, let it run at minimum position for 5 minutes. Open and close the oven door 2-3 times to check the stability of the burner flame. During the conversion from LPG (liquefied petroleum gas) to NG (natural gas), the bypass screw must be unscrewed.
4. USE OF YOUR PRODUCT 4.1 Using gas burners Igniting the burners The symbols of the levers on the control panel indicate the position of the burner. • Manual Ignition of the Gas Burners For cooktop burners with thermocouple: Cooktops fitted with safety thermocouple provide security when the flame goes out accidentally.
4. USE OF YOUR PRODUCT 4.1.1 Using cooktop burners Off Position MAX Position MIN Position Intermediate Figure 13 Cooktop valve levers have 3 positions: Off ( ), max (big flame symbol) and min (small flame symbol). After igniting the burner to "Max" position (as explained above), you can adjust the flame length between "Max"...
Page 49
4. USE OF YOUR PRODUCT After the ignition, check the flames visually. If you see yellow tip, lifted or unstable flames; turn the gas flow off, and check the position of burner caps and crowns (fig.14). Take note: these are very hot, let them cool to avoid burning Crown yourself.
4. USE OF YOUR PRODUCT • The temperature of parts exposed to the flame can be very high when in use. So, it is imperative to keep children and animals out of the reach of the burners during and after cooking. •...
Page 51
4. USE OF YOUR PRODUCT Cooking • Your cooker has been delivered with wire grid and oven tray. You may also use glass dishes, cake pans, oven plates specially adapted to oven baking, which you may find on the market. •...
4. USE OF YOUR PRODUCT 4.2 Accessories used in oven • The oven is supplied with accessories. You may also use accessories you purchase from the market (but they must be heat and flame resistant). You can also use glass dishes, cake moulds, special oven trays that are appropriate for use in oven.
Page 53
4. USE OF YOUR PRODUCT Oven muffle Positions on moulded slides Position 5 Position 4 Position 3 Position 2 Position 1 Oven accessories Wire Grid The grid is used in supporting different cooking utensils. To position grid correctly in the cavity, put it to any rack and push the grid fully home.
CLEANING AND MAINTENANCE Cleaning Make sure all burner control levers and controls are turned off and the cooker is cold before cleaning the oven. Check whether they are appropriate and recommended by the manufacturer, before using the cleaning materials on your oven. Do not use caustic creams, abrasive cleaning powders, , scouring pads, thick steel wool or hard tools to avoid damaging surfaces.
Page 55
5. CLEANING AND MAINTENANCE To dismantle the oven door To dismantle the oven door • Open the oven door (1). • Open the tightening latch up to the final position (2). • Close the door until it is almost completely closed as shown in the third diagram and remove the door by pulling it.
5. CLEANING AND MAINTENANCE Enamelled Parts: In order to keep them as new, it is necessary to clean them frequently with mildly warm soapy water and then dry with a soft tissue. Do not wash them while hot and never use abrasive powders or abrasive cleaning materials.
SERVICE AND TRANSPORT 6.1 Requirements before contacting the customer service If the cooker does not operate: • Check that the cooker is properly plugged connected to the gas supply and that the propane or butane bottles are not empty. • Check that the gas valve is open.
Page 59
FOR PRODUCTS WITH NATURAL GAS SPARE SET In case natural gas connection with tfem pipe is required, the connector in the spare set should be used. Make sure that the tfem pipe you are using conforms with the standard NF D 36100/36103/36121.
Page 60
DISPOSAL As a responsible retailer we care about the environment. As such we urge you to follow the correct disposal procedure for the appliance and packaging materials. This will help conserve natural resources and ensure that it is recycled in a manner that protects health and the environment.
Page 61
PGC66 WF/1 GASFORNUIS GEBRUIKS- EN INSTALLATIEHANDLEIDING...
Page 62
Beste klant, We nemen het aanbieden van kwaliteitsproducten die uw verwachtingen overtreffen als doelstelling, bieden u de produkten aan die in moderne faciliteiten geproduceerd zijn waar ieder fornuis in het bijzonder op kwaliteit getest worden. Deze brochure bevat alle noodzakelijke informatie met betrekking tot de installatie en het gebruik van uw nieuw fornuis.
Page 63
INHOUD TECHNISCHE EIGENSCHAPPEN 2. VEILIGHEIDSVOORSCHRIFT Algemene richtlijnen Installatierichtlijnen Tijdens het gebruik Tijdens het schoonmaken en onderhoud Veiligheid van kinderen INSTALLATIE Installatie-omgeving voor uw fornuis 3.2 De installatie van uw fornuis 3.3 De voetjes bijregelen 3.4 Gasverbinding 3.5 Gas vervangen GEBRUIK Het gebruik van gasbranders 4.1.1 Het gebruik van de branders van het kookfornuis...
Page 64
1. BEKNOPTE VOORSTELLING VAN HET PRODUCT Diepte LENGTE Hoogte MODEL (cm) (cm) (cm) PGC5050W-F PGC5060SL-F Onderdelenlijst van het fornuis: 1- Kookplaat deksel 10- Semi-Snelbrander 11- Snelbrander 2- kookplaat 3- Bedieningspaneel 12- Secundaire brander 4- Ovendeurhendel 13- Pan steunrooster 14- Semi-Snelbrander 5 - Sub-oven of lade vooraan 6- Regelbare voet 7- Ovendeur...
Page 65
2. WAARSCHUWINGEN LEES DEZE INSTRUCTIES ZORGVULDIG EN VOLLEDIG VOOR U UW FORNUIS IN GEBRUIK NEEMT EN BEWAAR ZE VOOR EEN EVENTUELE RAADPLEGING IN DE TOEKOMST. DEZE HANDLEIDING IS GEMAAKT VOOR MEER DAN ÉÉN MODEL. HET IS MOGELIJK DAT SOMMIGE FUNCTIES DIE IN DEZE HANDLEIDING WORDEN BESPROKEN NIET AANWEZIG ZIJN OP UW APPARAAT.
Page 66
2. WAARSCHUWINGEN - WAARSCHUWING: Brandgevaar: laat geenvoorwerpen op de kookoppervlakten staan. - WAARSCHUWING: Als de oppervlakte gebarsten is, moet u het toestel uitschakelen om het risico op elektrische schokken te vermijden. - Bij kookplaten met een deksel moet alle gemorste etensresten worden verwijderd van het deksel voor u het open maakt.
Page 67
2. WAARSCHUWINGEN maken.van het glas of schade aan de oppervlakte. - Gebruik geen stoomreinigers om het apparaat schoon te maken. - WAARSCHUWING: Zorg ervoor dat het apparaat is uitgeschakeld voor u de lamp vervangt om het risico op elektrische schokken te vermijden.
Page 68
2. WAARSCHUWINGEN Waarschuwingen bij de installatie - U mag het apparaat niet in gebruik nemen voor de installatie volledig is afgewerkt. - Het toestel moet gemonteerd en in werking gesteld worden door een geautoriseerde technicus. De fabrikant is niet verantwoordelijk voor enige schade die veroorzaakt kan worden door een incorrecte plaatsing en opgesteld door niet-erkend personeel.
Page 69
2. WAARSCHUWINGEN - Plaats geen zware, ontvlambare of brandbare zaken (zoals nylon, plastic zakken, papier, vodden..etc) in de onderste lade. Inclusief kookgerief met plastic accessoires (bijv. handvaten). - Hang geen handdoeken, vaatdoeken of kledij van het apparaat of de handvaten. Tijdens het schoonmaken en onderhoud - Schakel het toestel uit voor het schoon te maken of te onderhouden.
Page 70
2. WAARSCHUWINGEN Tijdens het schoonmaken en onderhoud • Schakel het fornuis steeds uit voor iedere schoonmaak- of onderhoudsbeurt door de stekker te verwijderen uiet het stopcontact of de hoofdschakelaar uit te schakelen. • Vermijd het gebruik van schurende schoonmaakmiddelen, crèmes met loogzout, schurende sponzen of krabbers met scherpe metalen voorwerpen om schade aan de oppervlakten te vermijden.
Page 71
3. INSTALLATIE Dit moderne, functionele en practische fornuis dat werd gefabriceerd met de meest kwalitatief hoogstaande onderdelen en materialen zal aan al uw kookbehoeften voldoen. Voor u uw fornuis in gebruik neemt, moet u deze brochure zorgvuldig lezen om alle functies te begrijpen en optimale resultaten te bereiken.
Page 72
3. INSTALLATIE Dampkap Elektrische ventilator Luchtinvoergedeelte Luchtinvoergedeelte min 100cm² min 100cm² Afbeelding 3 Afbeelding 4 Minimaal 60cm Kookfornuiskap Afbeelding 5 De installatie van uw fornuis • Het fornuis mag in de buurt van een meubel worden geplaatst, maar zorg ervoor dat het nabije meubel niet hoger is dan het fornuis (zie afb.
Page 73
3. INSTALLATIE De voetjes bijregelen Uw oven staat op 4 regelbare poten. Nadat u ze in de correcte positie hebt geplaatst, moet u de upgrade verifiëren. Pas hiervoor de 4 regelbare voetjes aan door ze aan of losser te draaien (Afb. 6). Het fornuis moet absoluut horizontaal worden gepositioneerd.
Page 74
3. INSTALLATIE Gasleitung Gasleitung Gasleitung Dichtung Dichtung Dichtung Schlauch Adapter Adapter Passend zu G1/2 R1/2 (TFEM) (TFEM) Gasschlauch Mechanisch Mechanisch Mit Colla Gasschlauch Gasschlauch (TFEM) (TFEM) Als u een TFEM-leiding monteert, is de butaangas tip vereist. Schroef de klemmen van de TFEM-leiding op de fornuiszijde en fleszijde (correct aandraaien met 2 sleutels zoals weergegeven in het onderstaande schema) Aardgas aansluiten (G20/G25)
Page 75
3. INSTALLATIE Gas vervangen Waarschuwing: De volgende procedures mogen enkel door geautoriseerd dienstpersoneel uitgevoerd worden. Uw fornuis werd ontworpen voor gebruik met LPG (propaan of butaan) of aardgas. De gasbranders kunnen worden aangepast aan deze uiteenlopende soorten gas door de overeenstemmende injectoren te vervangen en de minimum vlamlengte aan te passen voor iedere brander.
Page 76
3. INSTALLATIE Verwijder de schroef van de brander en verplaats de brander diagonaal om toegang te krijgen tot de injector onderin achteraan op de moffeloven (Afbeelding 11). Schroef de injectoren los. Gebruik hiervoor een 7mm tang. Installeer de nieuwe injectoren in overeenstemming met het soort gas dat werd gebruikt, zoals weergegeven in de technische gegevenstabel.
Page 77
3. INSTALLATIE Met betrekking tot de ovenbrander, laat hem minimum 5 minuten draaien. Open en sluit de oven 2-3 maal om de stabiliteit van de brandervlam te controleren. De minimum vlampositie moet niet worden aangepast voor de grillbranders. Tijdens de conversie van LPG naar NG moet de overbruggingschroef worden los geschroefd. Als men omzet van NG naar LPG, moeten dezelfde schroeven vaster gemaakt worden.
Page 78
HET GEBRUIK VAN UW PRODUCT Het gebruik van gasbranders De branders ontsteken De symbolen op de knoppen van het bedieningspaneel geven de positie van de brander aan. •Manuele ontsteking van de gasbranders Als uw fornuis niet is uitgerust met een elektrische ontsteking, of indien er een fout is in het elektrisch netwerk, kunt u de onderstaande procedures volgen: Voor kookplaat branders: Om een van de branders in te schakelen, drukt u op de knop en u draait deze tegen de klok in tot de maximumstand en u ontsteekt onmiddellijk een lucifer of aansteker...
Page 79
4. HET GEBRUIK VAN UW PRODUCT 4.1.1 Het gebruik van de branders van het kookfornuis OFF (UIT) stand. MAX stand MIN stand Intermediair Afbeelding 14 De knoppen van de kookplaat hebben 3 standen: Uit (0), max (grote vlamsymbool) en min (kleine vlamsymbool).
Page 80
4. HET GEBRUIK VAN UW PRODUCT Voer een visuele controle uit van de vlam na de ontsteking. Als u een gele tip ziet, een getilde of onstabiele vlam, draait u de gastoevoer uit en u controleert de stand van de branderdoppen en kronen (afb.
Page 81
4. HET GEBRUIK VAN UW PRODUCT • De temperatuur van de onderdelen blootgesteld aan vlammen kan uiterst hoog zijn tijdens gebruik. Het is dus heel belangrijk kinderen en dieren uit de buurt van de branders te houden tijdens en na het koken. •...
Page 82
4. HET GEBRUIK VAN UW PRODUCT Bereiding • Uw fornuis werd geleverd (naargelang het model) met platen, ovenschotels, een rooster en een spit om gevogelte te roosteren. U kunt ook glazen schotels, cakeschotels, ovenplaten gebruiken die speciaal zijn aangepast aan het bakken in de oven. Deze zijn beschikbaar op de markt. •...
Page 83
4. HET GEBRUIK VAN UW PRODUCT Accessoires bij de oven • De oven wordt geleverd met accessoires. U kunt ook accessoires gebruiken die u koopt op de markt (maar ze moeten hitte- en vlambestendig zijn). U kunt ook glazen schotels, cakeschotels, speciale ovenschotels gebruiken die geschikt zijn gebruik in de oven.
Page 84
4. HET GEBRUIK VAN UW PRODUCT Ovenmoffel Standen op de vormgegoten schuiven Stand 5 Stand 4 Stand 3 Stand 2 Stand 1 Draadrooster * Accessoires voor uw oven kunnen verschillen naargelang het model. Lade van gemiddelde grootte De lade van gemiddelde grootte is om stoofpotjes te bereiden. Om deze lade correct in de holte te plaatsen, plaatst u ze op een van de rekken u duwt de lade volledig in.
Page 85
SCHOONMAAK EN ONDERHOUD Schoonmaken Zorg ervoor dat alle bedieninghendels en toetsen van de brander uitgeschakeld zijn en dat het fornuis afgekoeld is voor u de oven schoonmaakt. Belangrijk: Steeds de elektrische schakelaar uitschakelen voor u begint schoon te maken. Kijk na of de schoonmaakproducten die u gaat gebruiken aanbevolen zijn door de fabrikant alvorens de schoonmaakproducten te gebruiken.
Page 86
5. SCHOONMAAK EN ONDERHOUD De ovendeur demonteren De ovendeur demonteren: • Open de ovendeur (1). • Open de verschuifbare sluiting tot de eindpositie (2). • Sluit de deur tot ze bijna volledig gesloten is zoals weergegeven in het derde diagram en verwijder de deur door ze naar u toe te trekken.
Page 87
5. SCHOONMAAK EN ONDERHOUD Email onderdelen: Om ze nieuw te houden, moet u ze regelmatig schoonmaken met een lauw zeepsopje en daarna afdrogen met een zachte doek. Was ze niet als ze nog warm zijn en gebruik nooit schurende poeders of schoonmaakmiddelen. De volgende elementen mogen niet in langdurig contact komen met de email onderdelen: azijn, koffie, melk, zout, water, citroen of tomatensap, zo niet kunnen ze onherroepelijke schade veroorzaken aan de email oppervlakte.
Page 88
6. DIENST EN TRANSPORT Vereisten voor u contact opneemt met de klantendienst Indien de oven niet werkt: • Controleer of de stekker van het fornuis correct werd ingevoerd • Controleer of er een stroompanne is en er stroomtoevoer aanwezig is op de schakelaar Indien de oven niet opwarmt: •...
Page 90
VOOR PRODUCTEN MET AARDGAS RESERVEONDERDELEN SET Indien een aardgasverbinding met tfem-leiding vereist is, moet de aansluiting gemonteerd op de gasinlaat worden gebruikt. Zorg ervoor dat de tfem- leiding die u gebruikt conform is met de norm van nf d 36100/36103/36121. Gebruik steeds een afdichting tussen verbindingstukken.
Page 91
Merk PGC66 WF/1 Model Type kookplaat Aantal kookzones Verwarmtechnologie-1 Formaat-1 Hulp Energie-efficiëntie-1 N.v.t. Verwarmtechnologie-2 Formaat-2 Normaal Energie-efficiëntie-2 59,0 Verwarmtechnologie-3 Formaat-3 Normaal Energie-efficiëntie-3 59,0 Verwarmtechnologie-4 Formaat-4 Snel Energie-efficiëntie-4 57,0 Energie-efficiëntie van kookplaat 58,3 Deze kookplaat voldoet aan EN 30-2-1 Tips voor energiebesparing Kookplaat - Gebruik pannen met een platte bodem.
Page 92
VERWIJDERING Als verantwoordelijke handelaar dragen we zorg voor het milieu. We moedigen u aan om de juiste verwijderingsprocedure voor uw apparaat en verpakkingsmateriaal te volgen. Dit draagt bij tot het behoud van de natuurlijke rijkdommen door deze te recyclen zodat zowel de menselijke gezondheid en het milieu worden beschermd.
Page 93
PGC66 WF/1 GASHERD BEDIENUNGS- UND INSTALLATIONSANLEITUNG...
Page 94
Werte Kunden, Unser Ziel ist es, Ihnen hochwertige Produkte zu liefern, die Ihre Erwartungen übertreffen und bieten Ihnen deshalb nur Produkte an, die mit größter Sorgfalt und unter strengen Qualitätskontrollen in modernen Produktionsanlagen hergestellt werden. Diese Broschüre enthält alle erforderlichen Informationen zur Aufstellung und Verwendung Ihres neuen Herds.
Page 95
INHALT 1. TECHNISCHE EIGENSCHAFTEN 2. SICHERHEITSHINWEISE Allgemeine Hinweise Aufstellungshinweise Während der Verwendung Reinigung und Wartung Sicherheit von Kindern 3. EINBAU 3.1 Aufstellungsort/-umgebung des Herds 3.2 Aufstellung des Herds 3.3 Einrichten der Stellfüße 3.4 Gasanschluss 3.5 Umstellung des Gastyps 4. VERWENDUNG 4.1 Verwendung der Gasbrenner 4.1.1 Verwendung der Kochfeld-Brenner 4.1.2 Verwendung der Brenner im Backraum...
Page 96
1. KURZÜBERSICHT ÜBER DAS GERÄT TIEFE LÄNGE HÖHE MODELl (cm) (cm) (cm) Teileliste: 1- Abdeckung Kochfeld 10-Halb-Schnellkochplatte 2-Kochfeld 11-Schnellkochplatte 3-Bedienfeld 12-Zusatzkochplatte 4-Klappengriff 13-Topfhaltegitter 5-Unterbau oder Auszug vorne 14-Halb-Schnellkochplatte 6-Stellfüße 7-Backraumtür 8-Backblech 9-Wire Grid...
WARNHINWEISE LESEN SIE DIESE ANLEITUNG VOLLSTÄNDIG UND SORGFÄLTIG DURCH, BEVOR SIE IHR GERÄT IN BETRIEB NEHMEN, UND HALTEN SIE ES STETS ZUR VERFÜGUNG WENN NÖTIG. DIESES HANDBUCH WURDE FÜR VERSCHIEDENE MODELLE EINER REIHE VERFASST. ES KANN SEIN, DASS IHR GERÄT ÜBER EINIGE EIGENSCHAFTEN, DIE IN DIESEM HANDBUCH ERLÄUTERT WURDEN NICHT VERFÜGT.
Page 98
2. WARNHINWEISE WARNUNG: Unbeaufsichtigtes Kochen auf einem Herd mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen, ein Feuer mit Wasser zu löschen, aber schalten Sie das Gerät aus und dann decken Sie die Flamme z.B. mit einem Deckel oder einer Löschdecke ab. WARNUNG: Brandgefahr: lagern Sie keine Gegenstände auf den Kochflächen.
Page 99
2. WARNHINWEISE Zur Vermeidung vom Kippen des Gerätes müssen die stabilisierenden Halterungen eingebaut sein. Während der Verwendung wird das Gerät heiß. Achten Sie darauf, dass Sie nicht die Heizelemente im Inneren des Backraums berühren. Griffe die während der Verwendung für kurze Zeit im normalen Gebrauch gehalten wurden können heiß...
Page 100
2. WARNHINWEISE Halten Sie kleine Kinder fern von dem Gerät. hr Gerät wurde in Übereinstimmung mit den einschlägigen lokalen und internationalen Normen und Vorschriften hergestellt. Wartungs-und Reparaturarbeiten dürfen nur von autorisierten Service-Technikern vorgenommen werden. Installations-und Reparaturarbeiten, die durch nicht autorisierte Techniker durchgeführt wurden, können Sie gefährden.
2. WARNHINWEISE Warnhinweise zur Installation: Nehmen Sie das Gerät nicht in Betrieb, solange es nicht vollständig eingebaut ist. Das Gerät muss von einem autorisierten Techniker aufgestellt und in Betrieb genommen werden. Der Hersteller ist nicht verantwortlich für Schäden, die durch fehlerhafte Aufstellung und Montage durch nicht autorisierte Personen verursacht werden könnten.
2. WARNHINWEISE VORSICHT: Glasabdeckungen können springen, wenn sie zu heiß werden. Schalten Sie alle Brenner aus, bevor Sie die Abdeckung schließen. Lassen Sie die Kochfelder stets abkühlen, bevor Sie die Abdeckung schließen. Stellen Sie niemals etwas auf die Backrohrtür oder den Auszug, wenn diese offen sind. Dadurch könnte das Gerät kippen oder die Klappe beschädigt werden.
INSTALLATION Dieser moderne, zweckmäßige und praktische Herd wurde aus hochwertigen Teilen und Materialien gefertigt und wird all Ihren Ansprüchen in jeder Hinsicht gerecht werden. Lesen Sie diese Broschüre sorgfältig durch, bevor Sie den Herd in Betrieb nehmen, um alle notwendigen Informationen über seine Funktionen kennenzulernen und die bestmöglichen Resultate zu erzielen.
3. INSTALLATION Abzugshaube Elektrischer Ventilator Lufteinlass mit Lufteinlass mit mindestens 100 mindestens 100 cm2 Querschnitt cm2 Querschnitt Abb.3 Abb.4 Min. 60cm DUNSTABZUG Abb.5 3.2 Aufstellung des Herds • Der Herd darf neben weiteren Möbelstücken aufgestellt werden, solange diese nicht höher als der Herd sind (siehe Abb.
3. INSTALLATION 3.3 Einrichten der Stellfüße Der Herd steht auf 4 einstellbaren Standfüßen. Nach dem Einstellen der gewünschten Position muss die Einrichtung überprüft werden. Stellen Sie dazu die 4 Stellfüße durch Anziehen oder Lockern ein (Abb. 6). Der Herd muss absolut waagrecht aufgestellt werden.
Page 106
3. INSTALLATION Gasleitung Gasleitung Gasleitung Dichtung Dichtung Dichtung Schlauch Adapter Adapter Passend zu G1/2 R1/2 (TFEM) (TFEM) Gasschlauch Mechanisch Mechanisch Mit Colla Gasschlauch Gasschlauch (TFEM) (TFEM) Wenn Sie einen TFEM-Schlauch montieren, ist keine Butangasspitze erforderlich Schrauben Sie einfach die Armaturen des TFEM-Schlauchs auf der Herdseite und der Flaschenseite an (ziehen Sie sie mit 2 Schlüsseln richtig an, wie im Diagramm oben gezeigt).
3. INSTALLATION 3,6 Umstellung des Gastyps Warnung: Die folgenden Massnahmen dürfen nur vom autorisierten Kundendienst durchgeführt werden. Ihr Herd ist für die Verwendung von Flüssiggas (Propan oder Butan) oder Erdgas vorgesehen. Die Gasbrenner können an diese verschiedenen Gastypen angepasst werden, indem die Brennerdüsen entsprechen getauscht und die minimale Flammhöhe jedes Brenners eingestellt wird.
Page 108
3. INSTALLATION Entfernen Sie die Brennerschraube und bewegen Sie den Brenner diagonal, um die Düse hinten unten zu erreichen (Abb. 11). Schrauben Sie die Düsen ab. Verwenden Sie dazu einen 7 mm-Schlüssel. Installieren Sie die neuen Düsen je nach verwendetem Gastyp wie in der Tabelle mit den technischen Daten angegeben. Ziehen Sie die neuen Düsen sorgfältig an;...
Page 109
3. INSTALLATION Lassen Sie den Backraumbrenner 5 Minuten lang in der Minimalposition brennen. Öffnen und schließen Sie die Backraumtür 2-3 Mal, um die Stabilität der Brennerflamme zu testen. Für die Brenner des Grills ist eine Einstellung der Minimalflammhöhe nicht notwendig. Bei der Umstellung von Flüssig- auf Erdgas muss die Bypassschraube herausgedreht werden.
4. VERWENDUNG IHRES HERDS 4.1 Verwendung der Gasbrenner Anzünden der Gasbrenner Die Symbole auf den Reglern am Bedienfeld zeigen die Stellung des Brenners an. • Manuelle Zündung der Gasbrenner Ist Ihr Herd nicht mit elektrischer Zündung ausgestattet, oder bei einem Ausfall des Stromnetzes, gehen Sie wie folgt vor: Für Kochfeld-Brenner: Um den Brenner einzuschalten, drücken Sie den entsprechenden Regler und drehen ihn gleichzeitig gegen den Uhrzeigersinn in die Maximalstellung.
4. VERWENDUNG IHRES HERDS 4.1.1 Verwendung der Kochfeld-Brenner Aus-Stellung MAX-Stellung MIN-Stellung Zwischenstellung Abb.14 Die Regler für die Brenner im Kochfeld haben 3 Stellungen: Aus (0), Max (großes Flammensymbol) und Min (kleines Flammensymbol). Nach dem Zünden der Brenner in der Stellung "MAX" (wie oben beschrieben), können Sie die Flammhöhe auf eine Stellung zwischen "MAX"...
Page 112
4. VERWENDUNG IHRES HERDS Überprüfen Sie die Flamme nach der Zündung visuell. Wenn Sie eine gelbe Spitze, losgelöste oder instabile Flammen sehen, Abdeckung drehen Sie die Gaszufuhr ab und prüfen Sie die Position der Brennerabdeckungen und der Flammenkränze (Abb. 15). Vorsicht: diese Elemente können sehr heiß...
4. VERWENDUNG IHRES HERDS FALSCHE FALSCHE FALSCHE KORRIGIEREN kreisförmigen Topfboden Topf-Base noch nicht beigelegt kleinen Topf Durchmesser Figure 16 • Es ist wichtig, um sicherzustellen, dass die Pfanne richtig über den Brennern zentriert ist. • Im Betrieb können Teile, die mit der Flamme in Berührung kommen, sehr heiß werden. Halten Sie daher während und nach dem Betrieb unbedingt Kinder und Tiere von dem Herd fern.
Page 114
4. VERWENDUNG IHRES HERDS Kochvorgang • Ihr Herd wird (je nach Modell) mit verschiedenen Backblechen, Einschüben, einem Grill und einem Drehspieß für Brathühnchen ausgeliefert. Sie können auch handelsübliches Glasgeschirr, Kuchenformen, Backbleche etc. verwenden. • Beachten Sie dabei stets die Angaben und Hinweise des Herstellers zur richtigen Verwendung. Wenn kleine Behälter verwendet werden, platzieren Sie diese zentral auf dem Grillrost.
Page 115
4. VERWENDUNG IHRES HERDS 4.2 Im Backraum verwendetes Zubehör • Es sind verschiedene Zubehörteile für den Backraum vorhanden. Sie können auch handelsübliches Zubehör verwenden (dieses muss jedoch hitze- und feuerfest sein). Sie können auch handelsübliches Glasgeschirr, Kuchenformen, Backbleche etc. verwenden. Beachten Sie dabei stets die Angaben und Hinweise des Herstellers zur richtigen Verwendung.
Page 116
4. VERWENDUNG IHRES HERDS Einschubleisten Positionen auf den Einschubrillen Position 5 Position 4 Position 3 Position 2 Position 1 Zubehör * Das Zubehör kann je nach Modell variieren Bratrost Der Bratrost wird beim Grillen oder als Tragfläche für Kochgeschirr verwendet. Um den Rost richtig im Backraum zu positionieren, legen Sie ihn auf einen Einschub und schieben Sie ihn ganz hinein.
REINIGUNG UND WARTUNG 5.1 Reinigung Stellen Sie sicher, dass alle Regler abgedreht und ausgeschaltet sind und der Herd abgekühlt ist, bevor Sie ihn reinigen. Wichtig: Trennen Sie das Gerät vom Netz, bevor Sie mit der Reinigung beginnen. Überprüfen Sie vor der Verwendung spezieller Reiniger, ob diese für das Produkt geeignet sind oder vom Hersteller empfohlen werden.
Page 118
5. REINIGUNG UND WARTUNG Ausbau der Backraumtür Ausbau der Backraumtür • Öffnen Sie die Backraumtür vollständig (1). • Öffnen Sie die Spannklinke bis zur Endstellung (2). • Schließen Sie die Tür fast vollständig, wie im dritten Diagramm gezeigt, und ziehen Sie sie dann heraus.
5. REINIGUNG UND WARTUNG Emaillierte Teile: Um diesen ein neues Aussehen zu erhalten, müssen sie regelmäßig mit mildem warmem Seifenwasser gereinigt und dann mit einem weichen Tuch trockengerieben werden. Waschen Sie sie nicht, während Sie heiß sind und verwenden Sie niemals Scheuerpulver oder Scheuermittel. Vermeiden Sie längeren Kontakt der emaillierten Teile mit den folgenden Substanzen: Essig, Kaffee, Milch, Salz, Wasser, Zitronen- oder Tomatensaft.
SERVICE AND TRANSPORT 6.1 Bevor Sie sich an den Kundendienst wenden Wenn der Herd nicht funktioniert: • Überprüfen Sie, ob der Herd richtig eingesteckt ist • Überprüfen Sie, ob ein Stromausfall vorliegt, bzw. ob der Schalter stromführend ist Wenn der Herd nicht heiß wird: •...
Page 123
GERÄTE MIT ERDGAS- ERSATZAUSRÜSTUNG Ist ein Erdgasanschluss mit TFEM-Rohr erforderlich, muss der Anschluss aus der Ersatzausrüstung verwendet werden. Stellen Sie sicher, dass das verwendete TFEM-Rohr die Normen nf d 36100/36103/36121 erfüllt. Verwenden Sie stets Dichtungen zwischen den Anschlussflächen. WARNHINWEIS: FÜHREN SIE NACH DEM ANSCHLUSS STETS EINEN DICHTHEITSTEST MIT SEIFENWASSER DURCH.
Page 124
ENTSORGUNG Als verantwortungsvoller Händler messen wir dem Umweltschutz große Bedeutung bei. Wir fordern Sie deshalb dazu auf, die vorschriftsmäßigen Verfahren zur Entsorgung Ihres Geräts, seiner Batterien sowie seines Verpackungsmaterials zu beachten. Auf diese Weise tragen Sie zur Schonung der natürlichen Ressourcen sowie zu einem gesundheits- und umweltfreundlichen Recycling bei.
