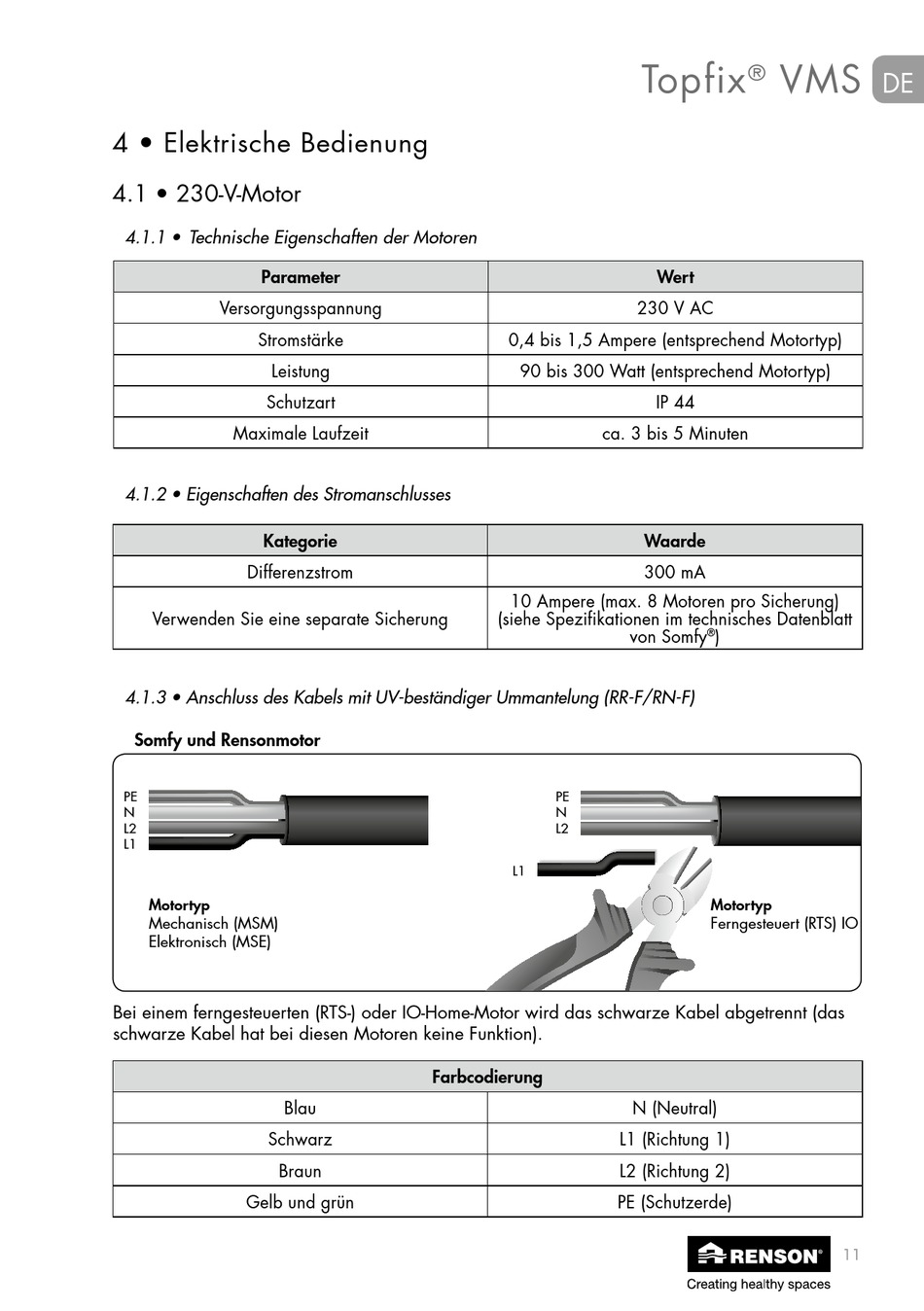

4 • Elektrische Bedienung
4.1 • 230-V-Motor
4.1.1 • Technische Eigenschaften der Motoren
Parameter
Versorgungsspannung
Stromstärke
Leistung
Schutzart
Maximale Laufzeit
4.1.2 • Eigenschaften des Stromanschlusses
Kategorie
Differenzstrom
Verwenden Sie eine separate Sicherung
4.1.3 • Anschluss des Kabels mit UV-beständiger Ummantelung (RR-F/RN-F)
Somfy und Rensonmotor
PE
N
L2
L1
Motortyp
Mechanisch (MSM)
Elektronisch (MSE)
Bei einem ferngesteuerten (RTS-) oder IO-Home-Motor wird das schwarze Kabel abgetrennt (das
schwarze Kabel hat bei diesen Motoren keine Funktion).
Blau
Schwarz
Braun
Gelb und grün
0,4 bis 1,5 Ampere (entsprechend Motortyp)
90 bis 300 Watt (entsprechend Motortyp)
ca. 3 bis 5 Minuten
10 Ampere (max. 8 Motoren pro Sicherung)
(siehe Spezifikationen im technisches Datenblatt
PE
N
L2
L1
Farbcodierung
Topfix VMS
®
Wert
230 V AC
IP 44
Waarde
300 mA
von Somfy )
®
Motortyp
Ferngesteuert (RTS) IO
N (Neutral)
L1 (Richtung 1)
L2 (Richtung 2)
PE (Schutzerde)
