Renson Topfix VMS Installation Instructions Manual

Sun-shading screen
Hide thumbs Also See for Topfix VMS:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Topfix
VMS
®
Montageanleitung
Installation instructions
*
km/h
TESTED &
WARRANTY

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Topfix VMS and is the answer not in the manual?

Questions and answers

Related Manuals for Renson Topfix VMS

Summary of Contents for Renson Topfix VMS

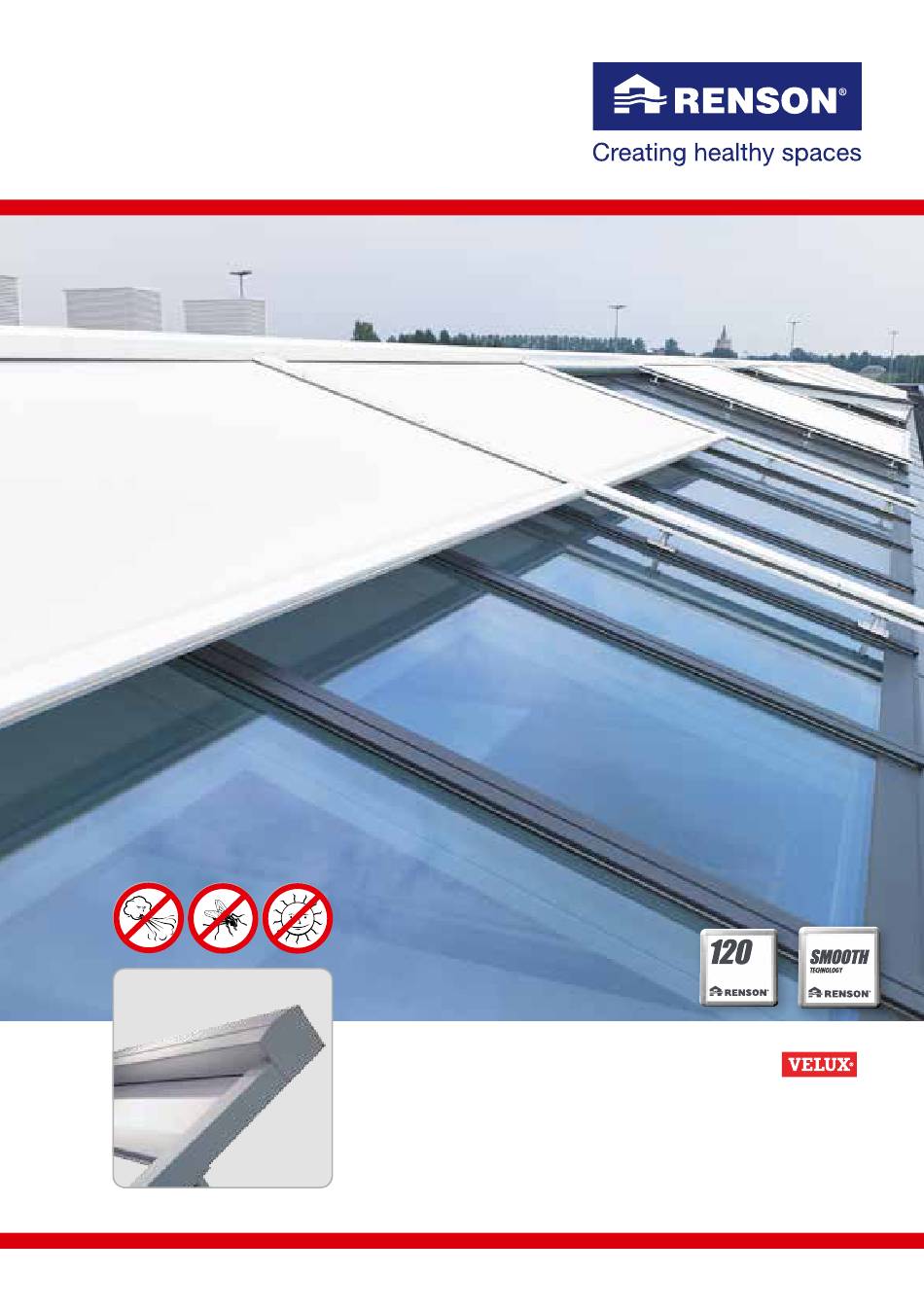

  • Page 1 km/h TESTED & WARRANTY Topfix ® Montageanleitung Installation instructions...

  • Page 2: Table Of Contents

    Index 1 • Benötigte Werkzeuge .................. 3 2 • Montage der Schablone................3 3 • Montage des Topfix VMS ................5 3.1 • Positionieren der Schablone ..............5 3.2 • Montage der Montagefüße ..............6 3.3 • Montage der Seitenführungen und der Kassette ........9 3.4 •...

  • Page 3: Benötigte Werkzeuge

    Topfix ® 1 • Benötigte Werkzeuge Toolkitkoffer: ➊ Zapfen ➊ ➋ Stufenbohrer ➋ ➌ ➍ ➌ Bithalter + zwei Bits ➎ ➍ Bohrschablone Anschlagblock ➎ 2 • Montage der Schablone Um die Schablone zusammenzubauen, benötigen Sie den Toolkit-Koffer und die zwei Edelstahl- stäbe.
  • Page 4 Drehknopf fester und lockerer in Bezug auf die Edelstahlstäbe eingestellt werden. Die Anzahl der Bohrschablonen hängt von der Anzahl der zu montierenden Montagefüße ab (abhängig vom Ausfall des Topfix VMS). Die Schablone ist jetzt einsatz- ➍ bereit und wird dafür sorgen, dass die Montagefüße an...

  • Page 5: Montage Des Topfix Vms

    Topfix ® 3 • Montage des Topfix VMS 3.1 • Positionieren der Schablone Um die Position der Montagefüße zu bestimmen, muss die Verkleidung eines Velux-VMS-Moduls demontiert werden. Dies ist notwendig, um festzustellen, wo bereits Schrauben im Velux-VMS-Pro- fil vorhanden sind. An diesen Stellen dürfen keine Montagefüße montiert werden. Das Entfernen der Verkleidung muss einmal pro Installation erfolgen.

  • Page 6: Montage Der Montagefüße

    Topfix ® ➍ ➊ ➋ Positionieren Sie die Schablone auf dem Velux-VMS-Profil. Der Anschlagblock befindet sich so hoch wie möglich am Abschlussprofil von Velux. Die Bohrschablonen müssen nun positioniert werden, indem die Drehknöpfe der Bohrschablonen gelöst werden. Danach können sie mit den braunen Kunststoffschrauben an der Seite arretiert bzw.
  • Page 7 Topfix ® HINWEIS: An den Profilen an der Seite werden einzelne Montagefü- ße montiert. Dies bedeutet, dass nur zwei Schrauben pro Montagefuß angebracht wer- den müssen und zwar an der Glasseite. An allen verketteten Montagefüßen müssen vier Schrauben angebracht und daher vier Löcher gebohrt werden.
  • Page 8 Topfix ® Verwenden Sie den richtigen Bit und den Bithalter aus dem Toolkit-Koffer, um die Montagefü- ➏ ße zu montieren. Der Bit-Typ wird von den mitgelieferten Montageschrauben bestimmt. Montieren Sie die Montage- ➐ füße mit den Montage- schrauben. Stellen Sie den Bohrschrauber auf eine niedrige Stärke ein (2 Nm).

  • Page 9: Montage Der Seitenführungen Und Der Kassette

    Topfix ® 3.3 • Montage der Seitenführungen und der Kassette ➊ ➋ ➌ Schieben Sie die Seitenfüh- Lösen Sie die Schraube im Bringen Sie die Seitenführun- rungen über die Monta- Stift der Kassette. Schieben gen in die richtige Position. gefüße an ihre endgültige Sie die Kassette auf die Füh- Prüfen Sie die Parallelität Position.

  • Page 10: Einlegen Der Zugschnur Und Einstellen Der Vorspannung

    Topfix ® 3.4 • Einlegen der Zugschnur und Einstellen der Vorspannung ➋ ➊ Klemme Gurtscheibe Schieben Sie die innere Nehmen Sie die Zugschnur und führen Sie sie oben entlang PVC-Schiene in die Seiten- der Rolle in der Endkappe der Endschiene. Führen Sie sie führung und über den an anschließend über die Oberseite der Gurtscheibe zur Klemme.

  • Page 11: Elektrische Bedienung

    Topfix ® 4 • Elektrische Bedienung 4.1 • 230-V-Motor 4.1.1 • Technische Eigenschaften der Motoren Parameter Wert Versorgungsspannung 230 V AC Stromstärke 0,4 bis 1,5 Ampere (entsprechend Motortyp) Leistung 90 bis 300 Watt (entsprechend Motortyp) Schutzart IP 44 Maximale Laufzeit ca.
  • Page 12 Topfix ® Becker-SMI-Motor Motortyp Becker SMI (MBSMI) Farbcodierung Blau N (Neutral) Braun L (Phase) Grau I - (Kommunikation) Schwarz I + (Kommunikation) Grün und gelb PE (Schutzerde)

  • Page 13: 24-V-Motor

    Topfix ® 4.2 • 24-V-Motor 4.2.1 • Technische Eigenschaften der Motoren Parameter Wert Versorgungsspannung 24 Volt DC Stromstärke 3,3 Ampere Leistung 80 Watt Schutzart IP 44 Maximale Laufzeit 4 Minuten 4.2.2 • Eigenschaften des Stromanschlusses Warnhinweis: Beachten Sie bei der Montage, dass der Spitzenstrom beim Einschalten des Motors um ein vielfaches höher als der Nennstrom sein kann.

  • Page 14: Endeinstellung Der Endpunkte Des Motors

    Topfix ® 5 • Endeinstellung der Endpunkte des Motors Die Endpunkte werden nicht vorher eingestellt. Weitere Informationen entnehmen Sie bitte den Montageanweisungen dieses Motors. Becker SMI Motor: Becker Einstellsett SMI-Antriebe (G6002788) wird empfohlen. Rensonmotor 24V: Rensonmotor 24V Einstellsett (S6020342) wird empfohlen. Tipp: wenn die Stromanschluss vor der Installation der Sonnenschutz noch nicht passiert ist, kann ein zeitweilige Kabel gebraucht werden um die Endpunkte der Sonnenschutz korrekt ein zu stellen.

  • Page 15: Endkontrolle

    Topfix ® 6 • Endkontrolle Rollen Sie das Tuch mehrmals auf und ab, um eine einwandfreie Funktion sicherzustellen. ➊ Beim Bewegen des Screens kann ein „klackerndes“ Geräusch auftreten. Dieses Geräusch ist typisch für das System. ➋ Prüfen Sie, ob alle Schrauben, Bolzen und Muttern richtig festgezogen sind!

  • Page 16: Wartung Und Pflege

    Topfix ® 7 • Wartung und Pflege (siehe auch unser Garantiezertifikat*) Das System erfordert nur wenig Wartung und Pflege, aber um jahrelang Ihr System genießen zu können, empfehlen wir Folgendes: • Sollte das Tuch bei einem unerwarteten Schauer nass werden, können Sie die Markise ruhig aufrollen und später bei besserem Wetter wieder abrollen, um sie trocknen zu lassen.

  • Page 17: Entsorgung Des Produktes

    Topfix ® 8 • Entsorgung des Produktes Ihr Screen kann vollständig recycelt werden. Erkundigen Sie sich bei Ihrer Gemeinde oder der nächstgelegenen Recyclingstation über die örtlichen Umweltvorschriften. Beim Demontieren des Screens müssen Sie die Installation spannungslos machen. Bei der Entsorgung des Produktes müssen die Materialien getrennt werden. Brennbare Materialien und nicht brennbare Materialien müssen bei der Entsorgung des Produktes getrennt werden.
  • Page 18 Index 1 • Required materials ..................19 2 • Installing the drilling jig ................19 3 • Installing the Topfix VMS ................21 3.1 • Positioning the drilling jig ..............21 3.2 • Fitting the mounting bases ..............22 3.3 • Mounting the side channels and box ..........25 3.4 •...

  • Page 19: Required Materials

    Topfix ® 1 • Required materials Toolkit: ➊ Plug ➊ ➋ Stepped drill ➋ ➌ ➍ ➌ Bit holder + 2 bits ➎ ➍ Drilling jig Stop plate ➎ 2 • Installing the drilling jig You need the toolkit case and two stainless steel rods to assemble the drilling jig. These rods are supplied as standard with every order and each one is 3 m in length.
  • Page 20 The number of drilling jigs depends on how many mounting bases there are (which depends on the Topfix VMS module’s projection). The drilling jig is now ready to ➍...

  • Page 21: Installing The Topfix Vms

    Topfix ® 3 • Installing the Topfix VMS 3.1 • Positioning the drilling jig The Velux VMS module’s cladding must be disassembled to determine the mounting base posi- tions. This is the only way to locate the positions of all the screws in the Velux VMS’s pillar. Mount- ing bases may not be installed at those positions.

  • Page 22: Fitting The Mounting Bases

    Topfix ® ➍ ➊ ➋ Position the drilling jig on the Velux VMS’s pillar. The stop block is located as high as possible against the Velux finishing profile. Now, position the drilling jigs by loosening the star-shaped clamping knob. Release or tighten them afterwards by using the brown plastic screw on the side.
  • Page 23 Topfix ® ATTENTION: Fit some mounting bases to the side of the pillars. That means there are only 2 screws required per mounting base and those are on the glass side. For all interlinked mounting bases, 4 screws are required and thus 4 holes need to be drilled.
  • Page 24 Topfix ® Use the appropriate bit and the bit holder to install the mounting bases. The type of bit ➏ depends on the mounting screws supplied. Fit the mounting bases by ➐ using the mounting screws. Set your electric screwdriver to a low torque (2 Nm).

  • Page 25: Mounting The Side Channels And Box

    Topfix ® 3.3 • Mounting the side channels and box ➊ ➋ ➌ Slide the side channels over Loosen the screw in the pin Position the side channels the mounting bases until they on the box. Slide the box correctly. Check the equal- are at their final position.

  • Page 26: Installing The Cord And Setting The Pre-Tension

    Topfix ® 3.4 • Installing the cord and setting the pre-tension ➋ ➊ Clam cleat Pulley wheel Slide the PVC inner-rail into Take the cord and lay it at the top along the wheel and into the side channel and over the bottom rail end cap.

  • Page 27: Electrical Operation

    10 Amps (maximum 8 motors per fuse) – (see the Use a separate fuse Somfy technical data specifications sheet) ® 4.1.3 • Connecting the cable with UV resistant sheath (RR-F/RN-F) Somfy & Renson motor Motor type Motor type Mechanical (MSM) Radio controlled Electronic (MSE)
  • Page 28 Topfix ® Becker SMI motor Motor type Becker SMI (MBSMI) Colour coding Blue N (Neutral) Brown L (Phase) Grey I - (Communication) Black I + (Communication) Green & yellow PE (Grounding)

  • Page 29: Motor

    Topfix ® 4.2 • 24 V motor 4.2.1 • Technical specifications of the motors Parameter Value Power supply 24 V DC Rated current 3.3 A Power 80 Watts Protection class IP 44 Maximum running time 4 minutes 4.2.2 • Electrical connection specifications Warning: When installing, take account of the surge in power demand when the motor starts, which can be several times higher than the nominal current.

  • Page 30: Final Adjustment Of The Electric Motor End-Points

    Topfix ® 5 • Final adjustment of the electric motor end-points The end points are not adjusted by RENSON . For more informa tion, go through the installation ® instructions of the motor. Becker SMI motor: Becker SMI regulator set (G6002788) is highly recommended.

  • Page 31: Final Check

    Topfix ® 6 • Final check Roll up and unroll the screen fabric a few times to ensure good operation. ➊ There might be a “crackling” sound during movement. This sound is a characteristic of the system. ➋ Check that all the screws and bolts are tightened properly!

  • Page 32: Maintenance

    Topfix ® 7 • Maintenance (see also our warranty certificate*) The system requires little maintenance, but to assure years of pleasure from your system, we advise the following: • If the screen fabric becomes wet by means of a surprise shower, you can safely roll it up and wait until there is better weather to unroll it and dry it out.

  • Page 33: Disposal Of The Product

    Topfix ® 8 • Disposal of the product Your sun-shading screen is fully recyclable. Ask your local municipality or the nearest recycling station about local environmental regulations. When dismounting the screen, you should first make the installation free of tension. Materials should be separated during product destruction.
  • Page 34 Topfix ®...
  • Page 35 Topfix ®...
  • Page 36 Recht vor, technische Änderungen an den im Folgenden behandelten Produkten ® vorzunehmen. Die meist aktuelle Version dieser Broschüre kann aufgeladen werden von w w w.renson.eu Renson reserves the right to make technical changes to the products shown.
