Aire Acondicionado Tipo Cassette

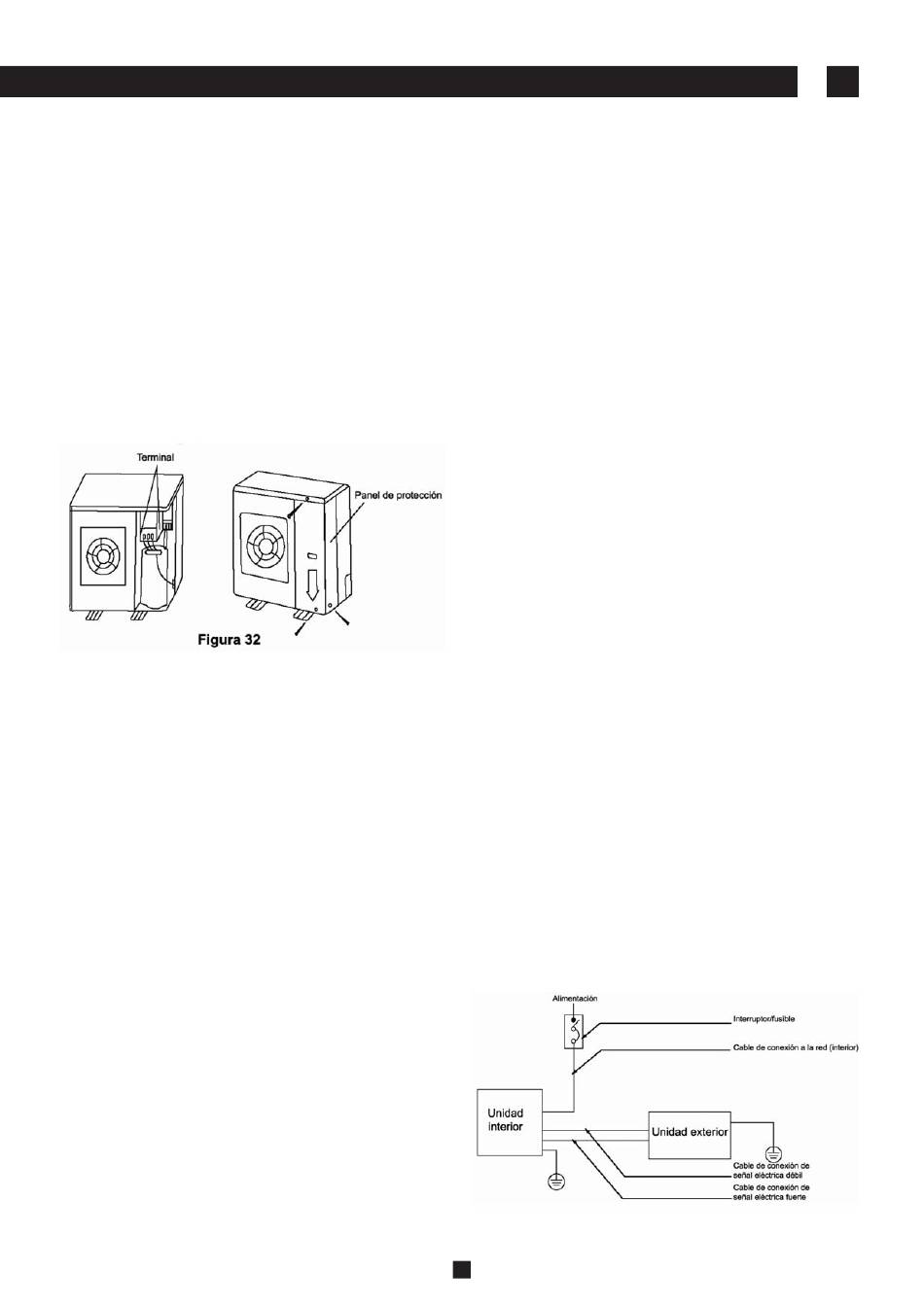

2. Retirada del panel de protección
Afloje los tornillos del panel de
mantenimiento y sáquelos en la
dirección de la flecha para retirar el
panel de protección.
NOTA
No arañe la superficie durante
la operación.
ATENCIÓN
La figura 32 responde al modelo estándar, que
puede ser un poco distinto de su unidad exterior.
DIAGRAMA DE CONEXIONES
• Conecte correctamente a tierra el
acondicionador. De otro modo, las fugas a tierra
podrían degradar el comportamiento
antiparasitario de la unidad.
IMPORTANTE
A continuación se presenta el diagrama de
conexiones para los tipos de sólo refrigeración y
de refrigeración y calefacción en las series R22,
R407C y R410A. Cuando haga las conexiones,
elija el esquema correcto para evitar posibles
averías.
17
ES
Figura 33
