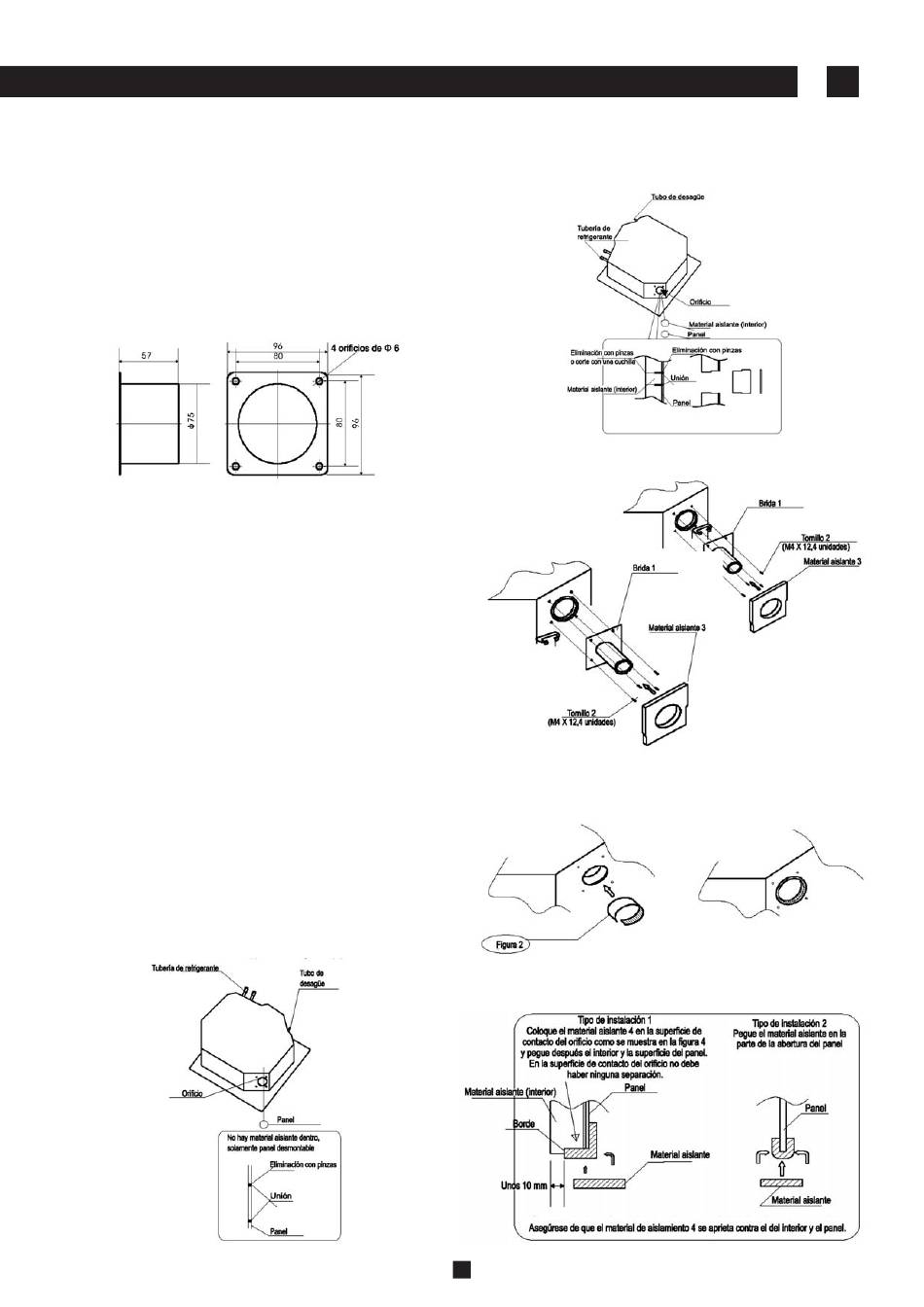

9. INSTALACIÓN DE LA BRIDA
Y EL CONDUCTO
El aire exterior es alimentado mediante motores
de ventilador interiores o dispositivos de motor de
ventilador situados en los conductos. Se pueden
cambiar las posiciones de la admisión de aire
exterior de acuerdo con la instalación del motor de
ventilador situado en conducto.
NOTA
1. Se puede instalar el dispositivo en las unidades
interiores del tipo de cassette de techo (caudal en
varias direcciones).
2. Cuando se instale el dispositivo, se necesita a
pie de obra el conducto con un diámetro nominal
de 75 mm.
Cuando el conducto metálico atraviese paredes
de madera, se debe colocar un aislamiento
eléctrico entre el conducto y la pared.
El conducto debe tenderse boca abajo para evitar
que entren la lluvia y el agua.
Se debe colocar una rejilla en aquellos sitios en
que el conducto desemboque directamente al
exterior, para impedir que entren pájaros y otros
animales.
Con los distintos tipos de acondicionadores,
varían los métodos de instalación y la posición de
los orificios.
Tipo de instalación 1
El orificio esta opuesto al tubo de desagüe
Tipo de instalación 2
El orificio esta opuesto al tubo de refrigerante
Pegue material aislante 4 en el orificio interior
