Realizar la conexión eléctrica
2. Pele los cables de conexión.
• Longitud que hay que pelar: 8 mm
Pares de apriete
Para evitar daños y contactos erróneos, atornille los bornes de conexión con un par de
¡AVISO!
1,2 – 1,4 Nm.
CH1
M M
~ ~
L N 1 2 3 L N
A

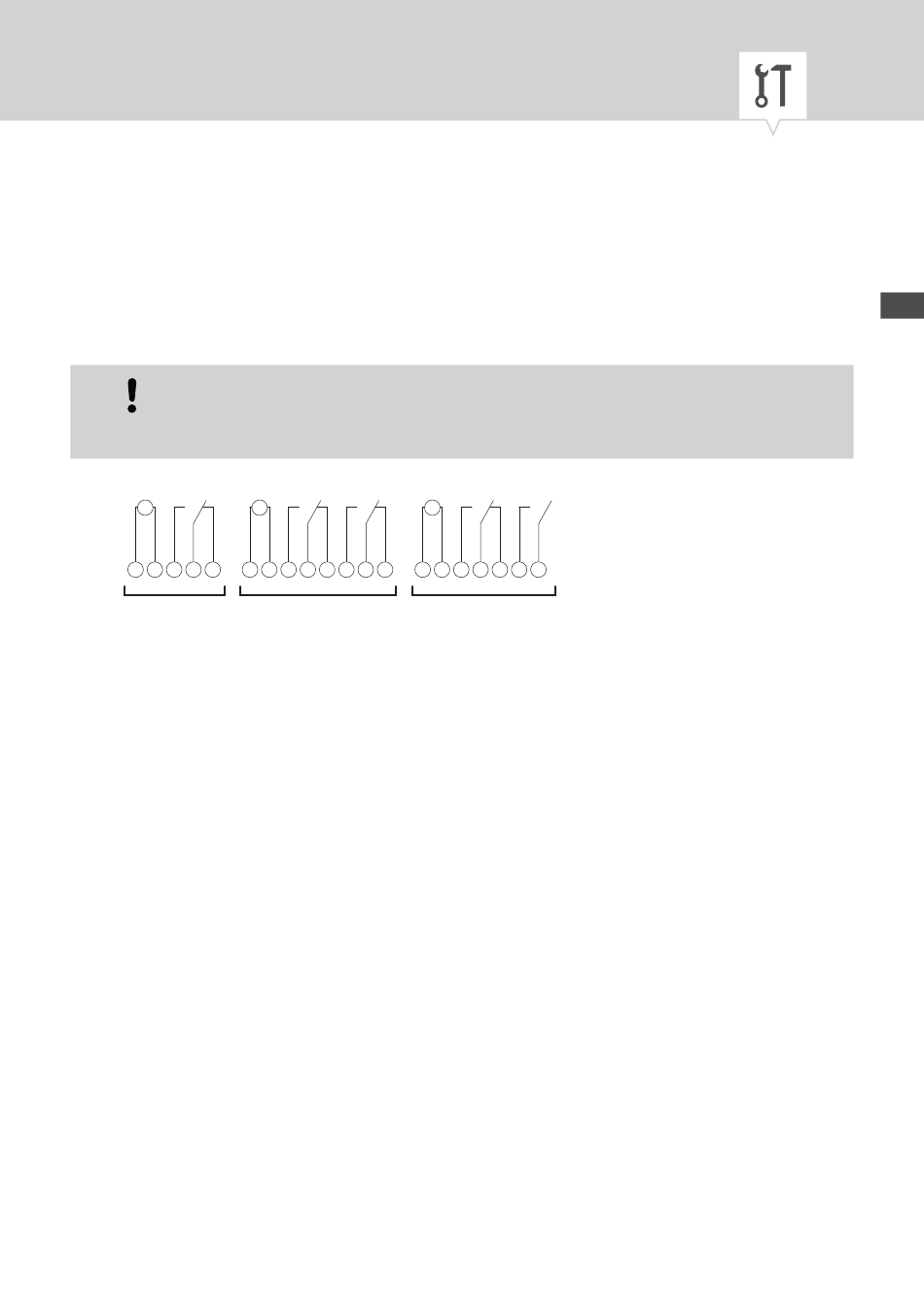

Fig. 5: Esquema de conexiones
A Interruptor horario de carril DIN de 1 canal de 110–230 V
B Interruptor horario de carril DIN de 2 canales de 110–230 V
C Interruptor horario de carril DIN de 12/24 V
3. Conecte el interruptor horario de carril DIN según el esquema de conexiones (Fig. 5/A), (Fig. 5/B) o
(Fig. 5/C).
CH1 CH2
M
~
~+ ~-
1 2 3 5 6 7 1 2
B
CH1 CH2
3 5 6
C
