Allacciamento elettrico
2. Isolare il cavo di collegamento.
• Lunghezza di isolamento: 8 mm
Coppie di serraggio
Per evitare danni e contatti errati, avvitare i morsetti di collegamento con una coppia pari a
AVVERTENZA!
1,2 – 1,4 Nm.
CH1
M
~
L N 1 2 3 L N
A

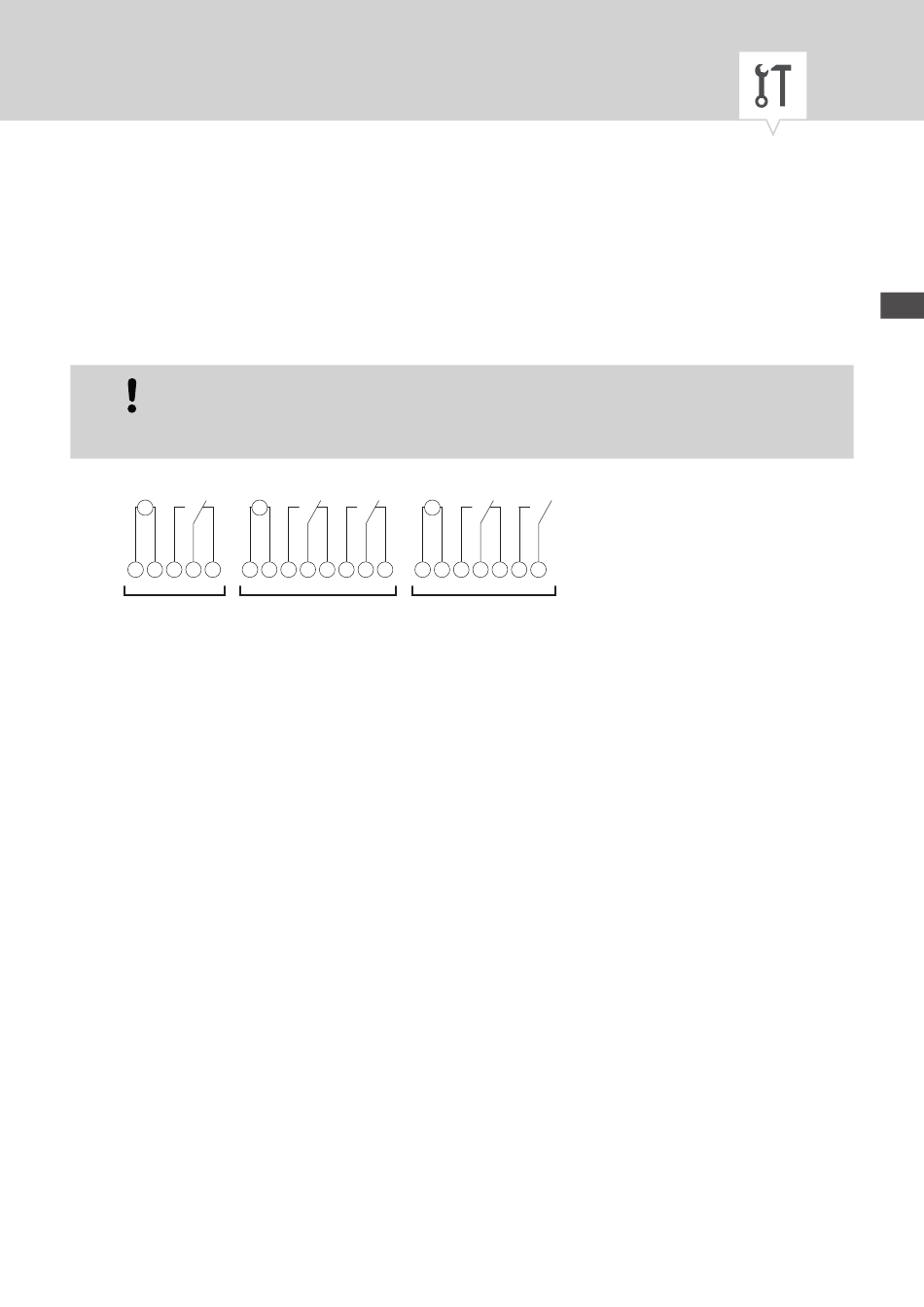

Fig. 5: Schema elettrico
A Interruttore orario da 1 canale a 110 – 230 V
B Interruttore orario da 2 canali a 110 – 230 V
C Interruttore orario a 12/24 V
3. Connettere l'interruttore orario conformemente allo schema elettrico (Fig. 5/A), (Fig. 5/B) oppure
(Fig. 5/C).
CH1 CH2
M M
~ ~
~+ ~-
1 2 3 5 6 7
B
CH1 CH2
1 2 3 5 6
C
