Alltion AC-2000 Series User Manual

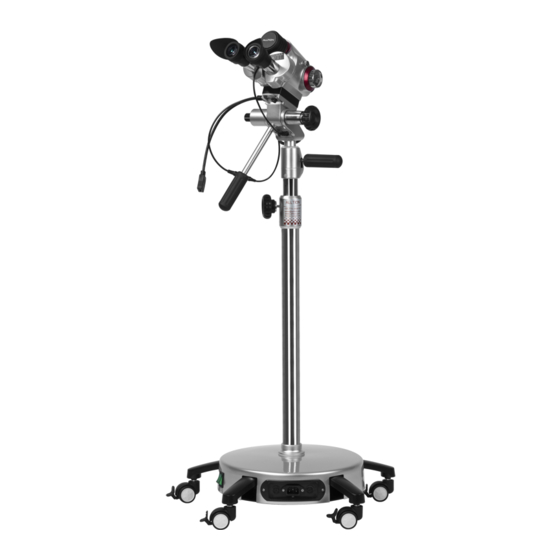

Colposcope
Hide thumbs Also See for AC-2000 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

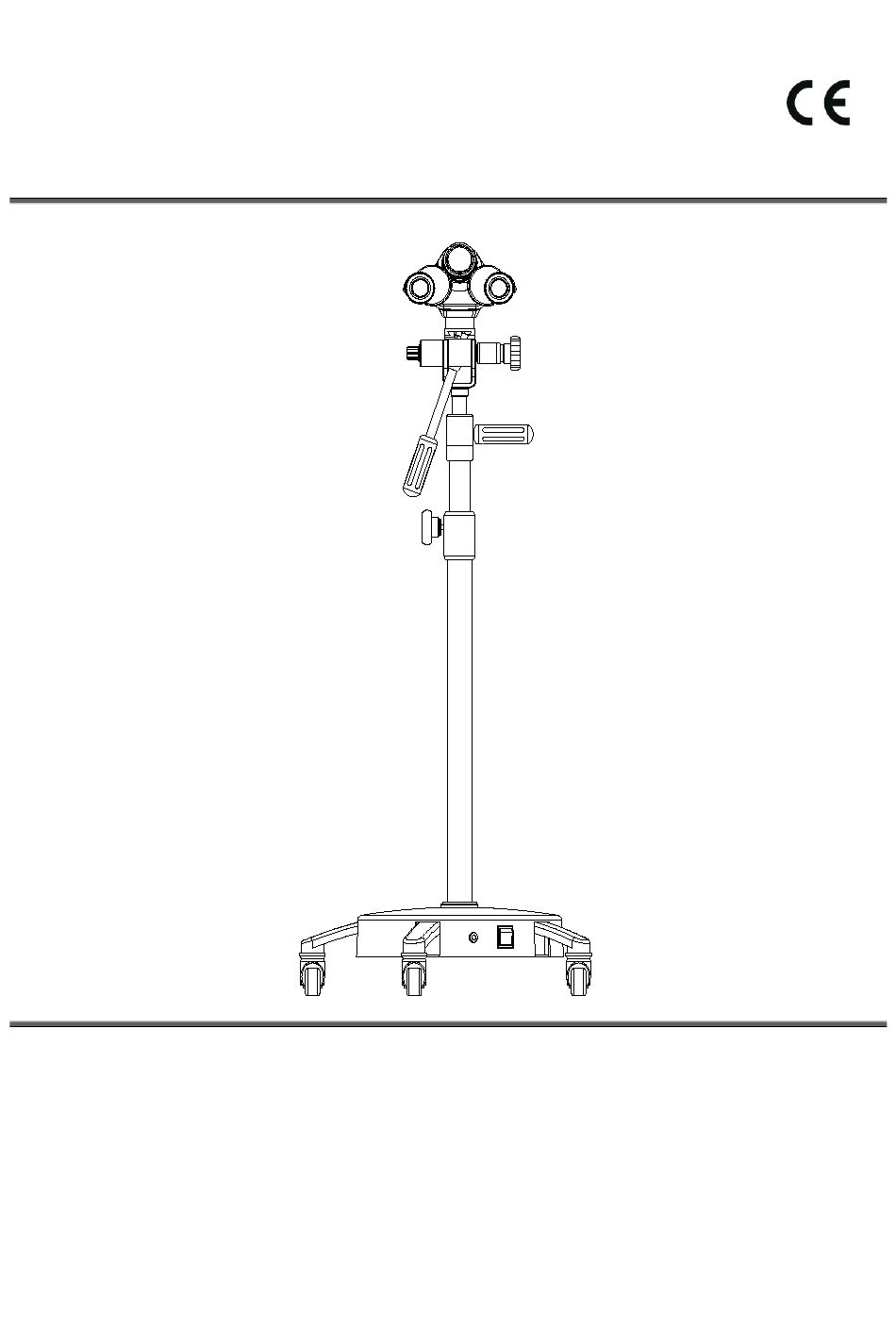

Colposcopio Serie AC-2000
Manuale utente
(
)
Leggere attentamente le istruzioni prima dell'uso
AC2000-UM02-IT
Versione: B3
14/09/2020
Alltion (Guangxi) Instrument Co., Ltd.
