Панель Управления И Дисплей - IKA IC basic Operating Instructions Manual

A
D

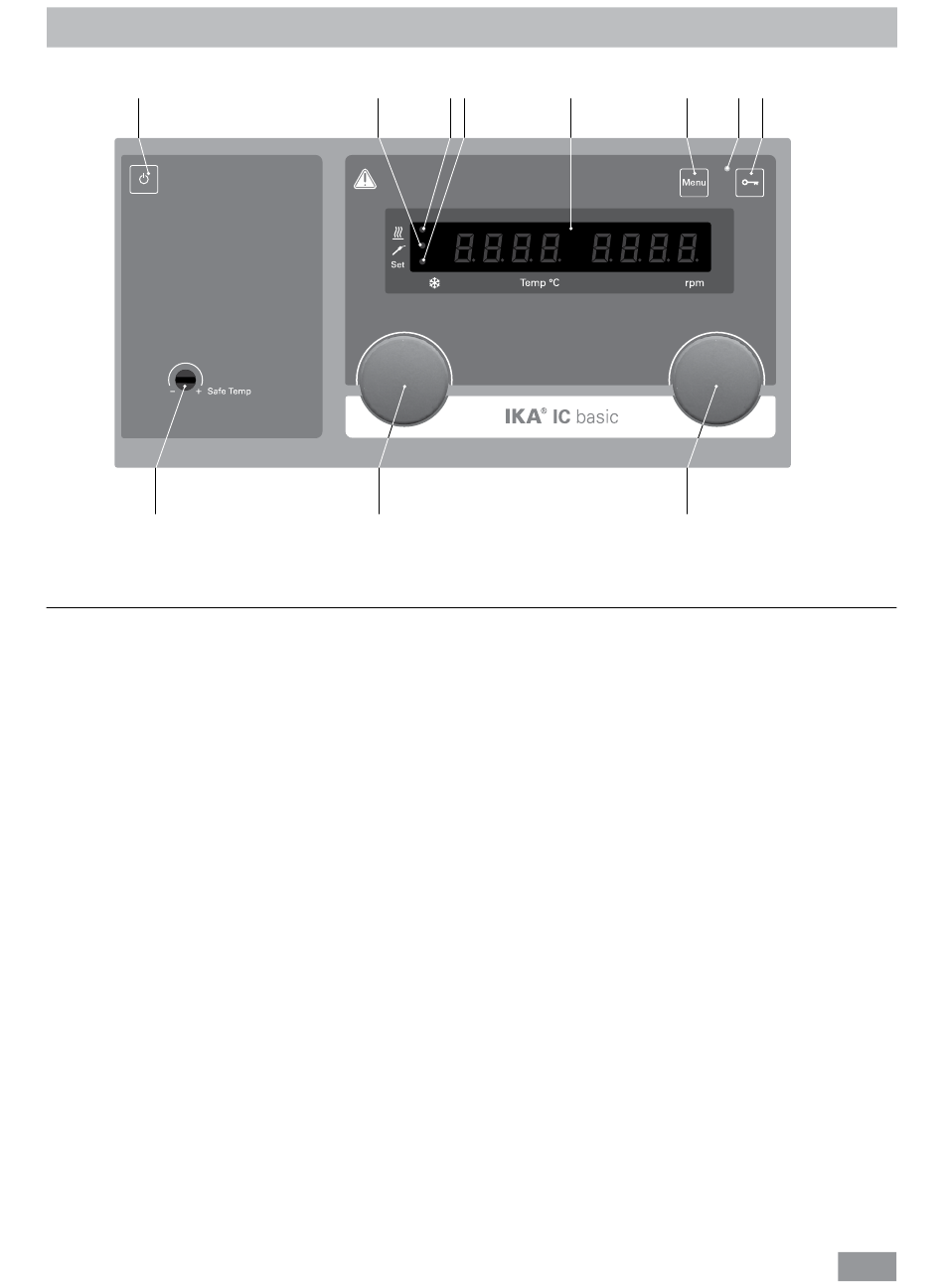

Fig. 12
Поз. Наименование
A Клавиша ВКЛ./ВЫКЛ.:
B Поворотно-нажимная ручка:
C Поворотно-нажимная ручка:
D Настраиваемая цепь аварийной защиты: Используется для настройки максимально допустимой
E Клавиша Menu:
F Клавиша блокировки:
G Светодиодный дисплей:
I Индикатор нагрева:
J Индикатор внешнего датчика:
K Индикатор настройки:
M Индикатор блокировки:
Панель управления и дисплей
J I K
B
Функция
Используется для включения и выключения термостата.
Используется для настройки температуры.
включения и выключения функции нагрева.
навигация, выбора и изменения настроек в меню.
Используется для настройки частоты вращения вала насоса.
запуска/остановки насоса.
выбора и подтверждения опций меню.
температуры с помощью отвертки из комплекта поставки.
После однократного нажатия отображается опция меню.
После повторного нажатия происходит возврат на рабочий экран.
Используется для блокировки/разблокировки клавиш и ручек.
Используется для отображения настроек и фактических значений.
Показывает, что функция нагрева включена или выключена.
Показывает, подключен ли внешний датчик температуры.
Индикатор светится, когда на дисплее отображается
заданное значение.
Показывает, что клавиши и ручки заблокированы.
