3.2 Anschlussspezifikationen

Netz
Batterien
Verbraucher Ausgänge 1 und 2
Verbraucher AUX-Ausgänge 3,4
und 5
Alarmreports
Ethernet-Kabel

4 Inbetriebnahme

Vor jedem Anschlussvorgang die Batteriesicherung öffnen.
Nach dem Vornehmen der elektrischen Anschlüsse (Netz, Verbraucher und Batterien):
5
Den vorgeschalteten Netztrennschalter schließen.
6
Die Verbraucher-Ausgangsspannung überprüfen.
7
Die Batteriesicherung schließen.
8
Die Betriebskontrollleuchte an der Vorderseite überprüfen:
o
alles ok: grün
o
Eventuelle Fehler werden über das Anzeigefeld auf der Vorderseite detailliert ausgegeben.
Ihr Gerät befindet sich im Betriebszustand, wenn die grüne LED leuchtet.

5 Konfiguration der Ethernet-Verbindung

Konfigurieren Sie mit Hilfe eines Computers die Kommunikationseinstellungen des Racks per Ethernet-
Verbindung (siehe "7.2.4 Konfigurationsseite"), bevor Sie es an das lokale Netz anschließen.

6 Betrieb

6.1 Alarmmeldungen

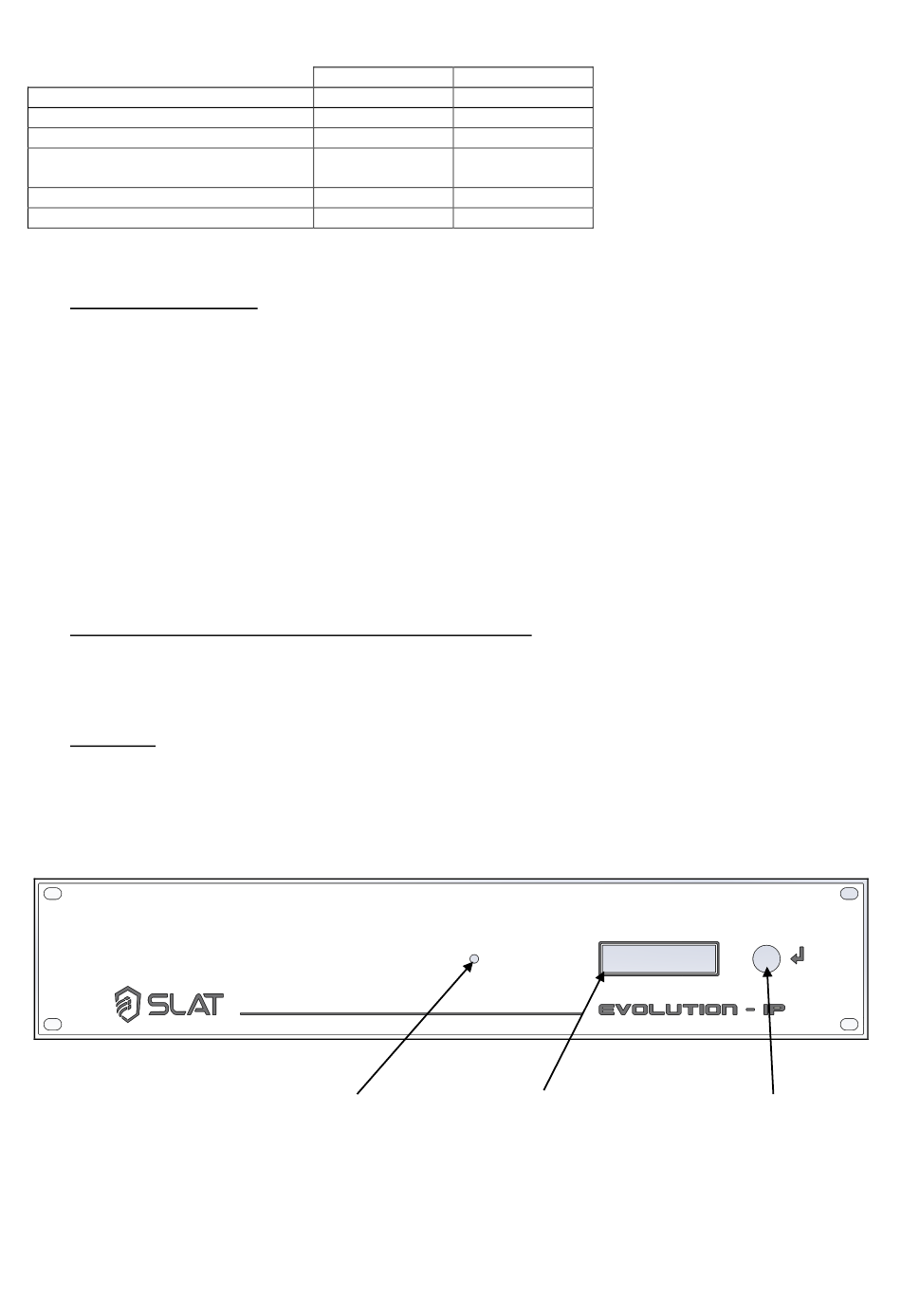

Frontgehäuse des Racks
300W
2,5 mm²
6 mm²
6 mm²
1,5 mm²
1,5 mm²
cat 5e / cat 6e
LED Alphanumerische Anzeige
32
Code : 180140005Ca - NDU :
Edition : 03/18
600W
2,5 mm²
10 mm²
10 mm²
1,5 mm²
1,5 mm²
cat 5e / cat 6e
NOT140004Ca
Taste
