inSTallaTion
MonTagE

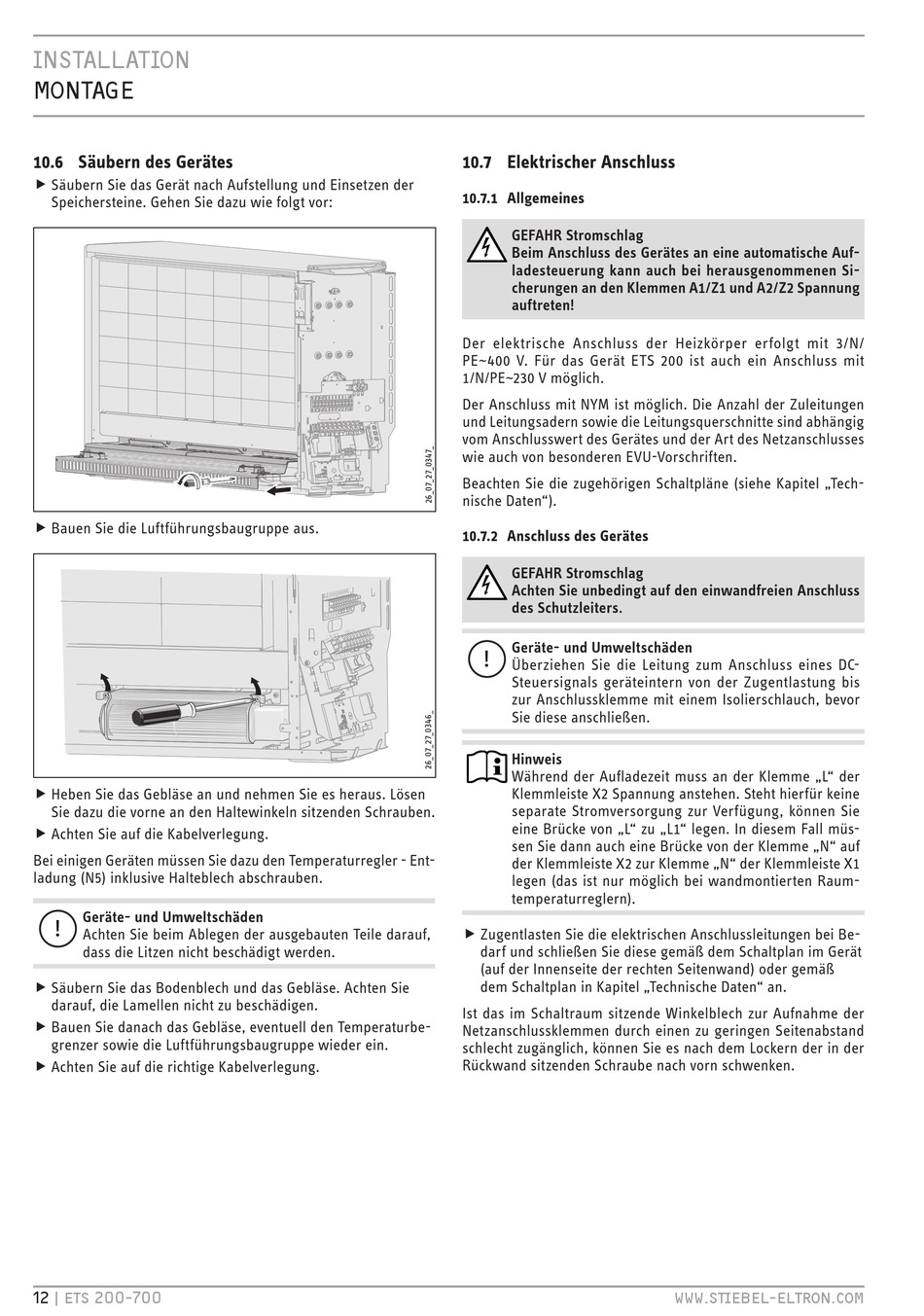

10.6 säubern des gerätes
f Säubern Sie das Gerät nach Aufstellung und Einsetzen der f
Speichersteine. Gehen Sie dazu wie folgt vor:
f Bauen Sie die Luftführungsbaugruppe aus. f
f Heben Sie das Gebläse an und nehmen Sie es heraus. Lösen f
Sie dazu die vorne an den Haltewinkeln sitzenden Schrauben.
f Achten Sie auf die Kabelverlegung. f
Bei einigen Geräten müssen Sie dazu den Temperaturregler - Ent-
ladung (N5) inklusive Halteblech abschrauben.
Geräte- und Umweltschäden
!
Achten Sie beim Ablegen der ausgebauten Teile darauf,
dass die Litzen nicht beschädigt werden.
f Säubern Sie das Bodenblech und das Gebläse. Achten Sie f
darauf, die Lamellen nicht zu beschädigen.
f Bauen Sie danach das Gebläse, eventuell den Temperaturbe- f
grenzer sowie die Luftführungsbaugruppe wieder ein.
f Achten Sie auf die richtige Kabelverlegung. f
12 | ETS 200-700

10.7 elektrischer anschluss

10.7.1 allgemeines
Der elektrische Anschluss der Heizkörper erfolgt mit 3/N/
PE~400 V. Für das Gerät ETS 200 ist auch ein Anschluss mit
1/N/PE~230 V möglich.
Der Anschluss mit NYM ist möglich. Die Anzahl der Zuleitungen
und Leitungsadern sowie die Leitungsquerschnitte sind abhängig
vom Anschlusswert des Gerätes und der Art des Netzanschlusses
wie auch von besonderen EVU-Vorschriften.
Beachten Sie die zugehörigen Schaltpläne (siehe Kapitel „Tech-
nische Daten").
10.7.2 anschluss des gerätes
L-
NN NL
TA LE LH LH LE NN
SH
N N N N N L L-
TA LE LH LH LE
SH
!
f Zugentlasten Sie die elektrischen Anschlussleitungen bei Be- f
darf und schließen Sie diese gemäß dem Schaltplan im Gerät
(auf der Innenseite der rechten Seitenwand) oder gemäß
dem Schaltplan in Kapitel „Technische Daten" an.
Ist das im Schaltraum sitzende Winkelblech zur Aufnahme der
Netzanschlussklemmen durch einen zu geringen Seitenabstand
schlecht zugänglich, können Sie es nach dem Lockern der in der
Rückwand sitzenden Schraube nach vorn schwenken.
GEFAHR Stromschlag
Beim Anschluss des Gerätes an eine automatische Auf-
ladesteuerung kann auch bei herausgenommenen Si-
cherungen an den Klemmen A1/Z1 und A2/Z2 Spannung
auftreten!
GEFAHR Stromschlag
Achten Sie unbedingt auf den einwandfreien Anschluss
des Schutzleiters.
Geräte- und Umweltschäden
Überziehen Sie die Leitung zum Anschluss eines DC-
Steuersignals geräteintern von der Zugentlastung bis
zur Anschlussklemme mit einem Isolierschlauch, bevor
Sie diese anschließen.
Hinweis
Während der Aufladezeit muss an der Klemme „L" der
Klemmleiste X2 Spannung anstehen. Steht hierfür keine
separate Stromversorgung zur Verfügung, können Sie
eine Brücke von „L" zu „L1" legen. In diesem Fall müs-
sen Sie dann auch eine Brücke von der Klemme „N" auf
der Klemmleiste X2 zur Klemme „N" der Klemmleiste X1
legen (das ist nur möglich bei wandmon tierten Raum-
temperaturreglern).
