ETS 208 S, ETS 308 S, ETS 408 S,
ETS 508 S, ETS 608 S, ETS 708 S
ETS 10 S, ETS 20 S, ETS 30 S, ETS 40 S, ETS 50 S,
ETS 60 S, ETS 70 S
Deutsch
Wärmespeicher elthermat
Gebrauchs- und Montageanweisung
English
Electric Storage Heaters elthermat
Operating and installation Manual
Español
Acumuladores de calor dinámicos elthermat
Instrucciones de utilización y montaje
Français
Radiateurs électriques à accumulation elthermat
Notice d'utilisation et de montage

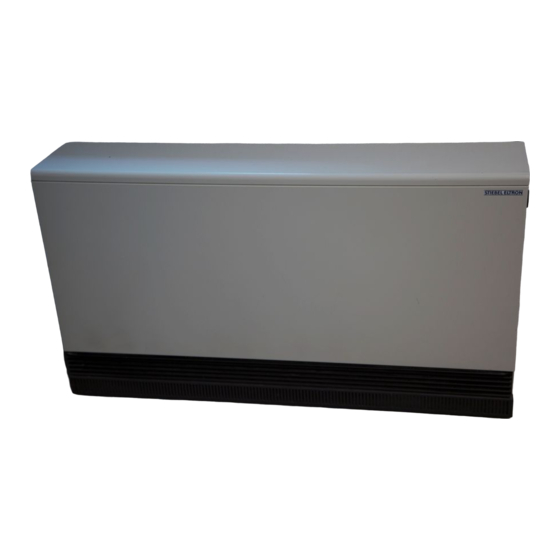

Abb. 1 / Fig. 1
Die Montage (Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem zugelassenen
Fachhandwerker entsprechend dieser Anweisung ausgeführt werden.
This appliance must be installed (electrical installation), commissioned and serviced by approved service technicians in accordance with
these instructions.
La pose (électricité) ainsi que la première mise en service et la maintenance de cet appareil ne doivent être réalisées que par un installateur
agréé, conformément à cette notice.
De montage (elektrische installatie), de eerste ingebruikneming en het onderhoud van dit apparaat mogen uitsluitend door een erkend
installateur volgens deze voorschriften worden uitgevoerd.
®
®
Deutsch
Gebrauchanweisung
Montageanweisung
Umwelt/Recycling
Kundendienst/Garantie
English
Operating instructions
Installation instructions
Guarantee
Español
Instrucciones de utilización
Instrucciones de montaje
Garantía
Français
Mode d'emploi
Instructions de montage
Garantie
Technik zum Wohlfühlen
®
®
6 – 13
14 – 30
32
34, 35
7 – 13
15 – 31
35
7 – 13
15 – 31
35
7 – 13
15 – 31
35
1
