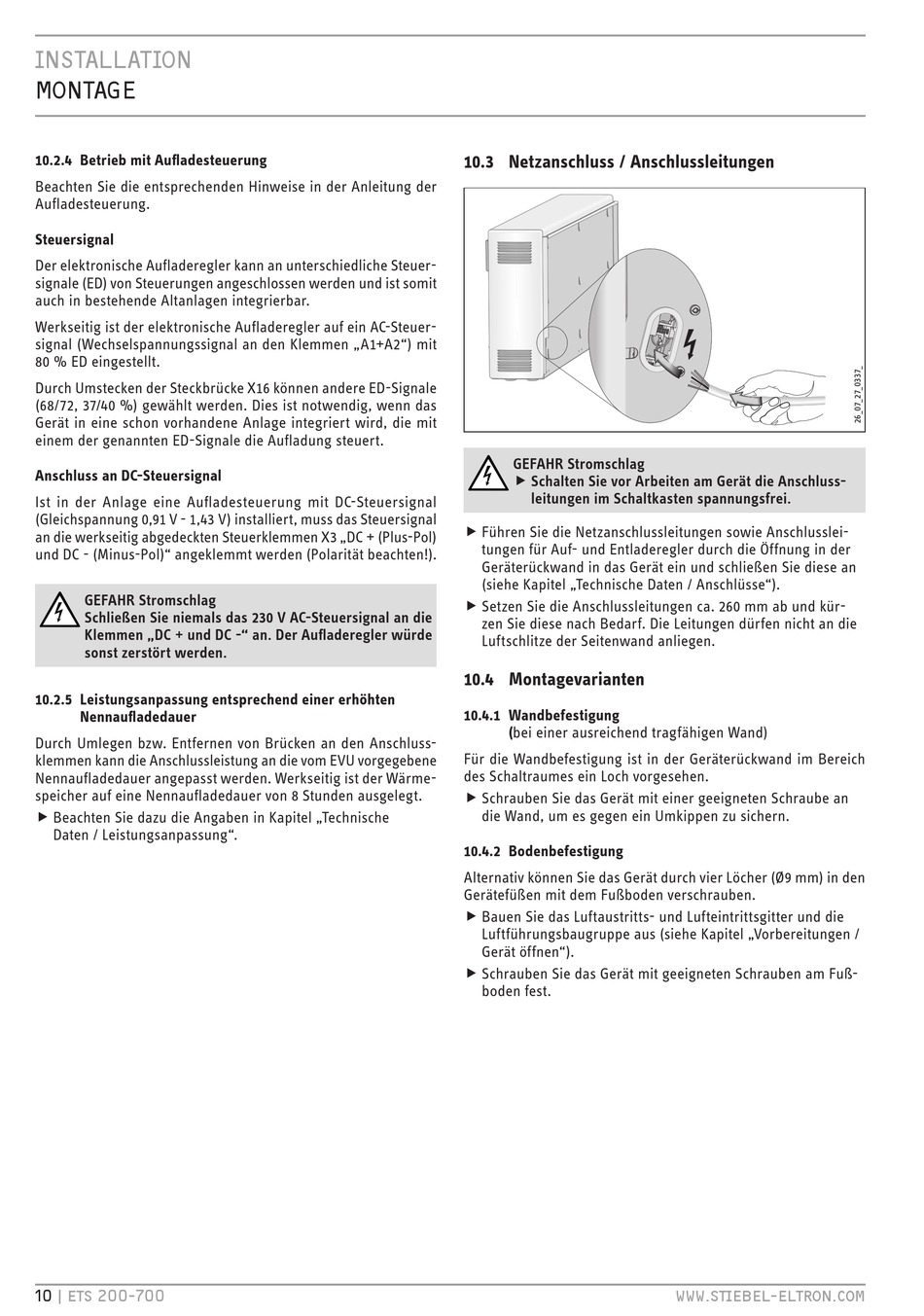

inSTallaTion
MonTagE
10.2.4 Betrieb mit aufladesteuerung
Beachten Sie die entsprechenden Hinweise in der Anleitung der
Aufladesteuerung.
steuersignal
Der elektronische Aufladeregler kann an unterschiedliche Steuer-
signale (ED) von Steuerungen angeschlossen werden und ist somit
auch in bestehende Altanlagen integrierbar.
Werkseitig ist der elektronische Aufladeregler auf ein AC-Steuer-
signal (Wechselspannungssignal an den Klemmen „A1+A2") mit
80 % ED eingestellt.
Durch Umstecken der Steckbrücke X16 können andere ED-Signale
(68/72, 37/40 %) gewählt werden. Dies ist notwendig, wenn das
Gerät in eine schon vorhandene Anlage integriert wird, die mit
einem der genannten ED-Signale die Aufladung steuert.
anschluss an dc-steuersignal
Ist in der Anlage eine Aufladesteuerung mit DC-Steuersignal
(Gleichspannung 0,91 V - 1,43 V) installiert, muss das Steuersignal
an die werkseitig abgedeckten Steuerklemmen X3 „DC + (Plus-Pol)
und DC - (Minus-Pol)" angeklemmt werden (Polarität beachten!).
GEFAHR Stromschlag
Schließen Sie niemals das 230 V AC-Steuersignal an die
Klemmen „DC + und DC -" an. Der Aufladeregler würde
sonst zerstört werden.
10.2.5 leistungsanpassung entsprechend einer erhöhten
nennaufladedauer
Durch Umlegen bzw. Entfernen von Brücken an den Anschluss-
klemmen kann die Anschlussleistung an die vom EVU vorgegebene
Nennaufladedauer angepasst werden. Werkseitig ist der Wärme-
speicher auf eine Nennaufladedauer von 8 Stunden ausgelegt.
f Beachten Sie dazu die Angaben in Kapitel „Technische f
Daten / Leistungsanpassung".
10 | ETS 200-700

10.3 netzanschluss / anschlussleitungen

GEFAHR Stromschlag
f Schalten Sie vor Arbeiten am Gerät die Anschluss- f
leitungen im Schaltkasten spannungsfrei.
f Führen Sie die Netzanschlussleitungen sowie Anschlusslei- f
tungen für Auf- und Entladeregler durch die Öffnung in der
Geräterückwand in das Gerät ein und schließen Sie diese an
(siehe Kapitel „Technische Daten / Anschlüsse").
f Setzen Sie die Anschlussleitungen ca. 260 mm ab und kür- f
zen Sie diese nach Bedarf. Die Leitungen dürfen nicht an die
Luftschlitze der Seitenwand anliegen.

10.4 montagevarianten

10.4.1 wandbefestigung
(bei einer ausreichend tragfähigen Wand)
Für die Wandbefestigung ist in der Geräte rück wand im Bereich
des Schaltraumes ein Loch vorgesehen.
f Schrauben Sie das Gerät mit einer geeigneten Schraube an f
die Wand, um es gegen ein Umkippen zu sichern.
10.4.2 Bodenbefestigung
Alternativ können Sie das Gerät durch vier Löcher (Ø9 mm) in den
Gerätefüßen mit dem Fußboden verschrauben.
f Bauen Sie das Luftaustritts- und Lufteintrittsgitter und die f
Luftführungsbaugruppe aus (siehe Kapitel „Vorbereitungen /
Gerät öffnen").
f Schrauben Sie das Gerät mit geeigneten Schrauben am Fuß- f
boden fest.
