Produktbeschreibung

DE
3.1 Allgemeine Beschreibung
Das System EASY view 3D besteht aus einem Kopfteil mit zwei Kameras, der Beleuchtung und der
Bildprozessor-Einheit, sowie einem 3D-fähigen Monitor inklusiv einer 3D-Brille�
Zur einfachen Bedienung wird das Kopfteil an einem verstellbaren Haltearm montiert�

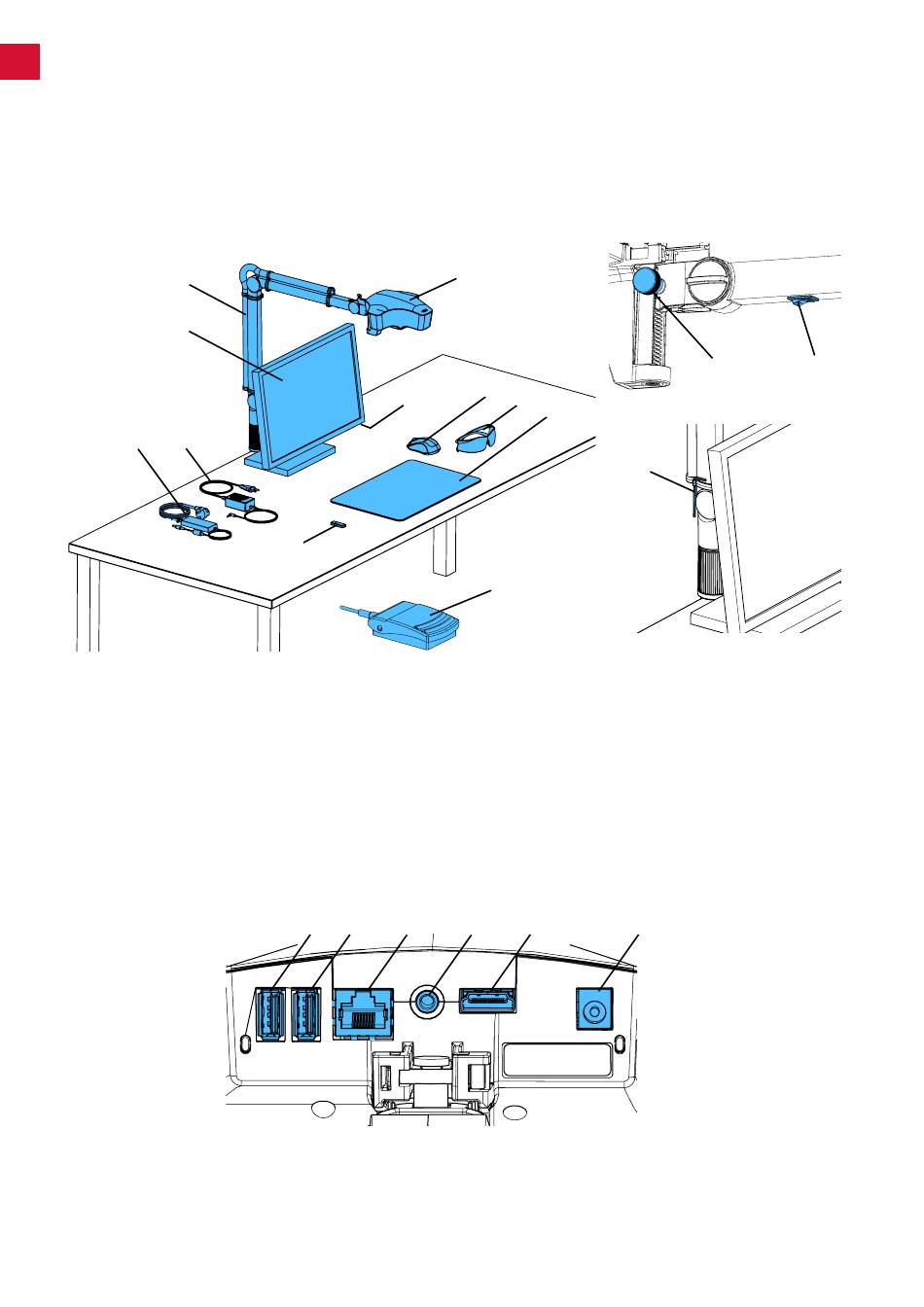

3.2 Baugruppen und Funktionselemente
2
3
5 4
1 Kopfteil
2 Haltearm mit Sockel
3 Monitor
4 Netzteil EASY view 3D
5 Netzteil Monitor
6 Höhenverstellung (Scharfeinstellung)
7 Ein- / Aus-Schalter EASY view 3D
8 Ein- / Aus-Schalter Monitor
Anschlüsse
20 Spannungsversorgung
21 HDMI-Ausgang
22 USB-Anschluss für USB-Speicherstick
8
14
22 24 25
- 6 -
1
11
13
12
9
10
9
Werkzeug zur Klemmkrafteinstellung
(Inbus-Schlüssel)
10 Fußschalter
11 Maus
12 Tischauflage
13 3D-Brille
14 USB-Speicherstick
23 21 20
Abb. 2
23 Fußschalter
24 USB-Anschluss für Maus
25 Netzwerk
6 7
Abb. 1
