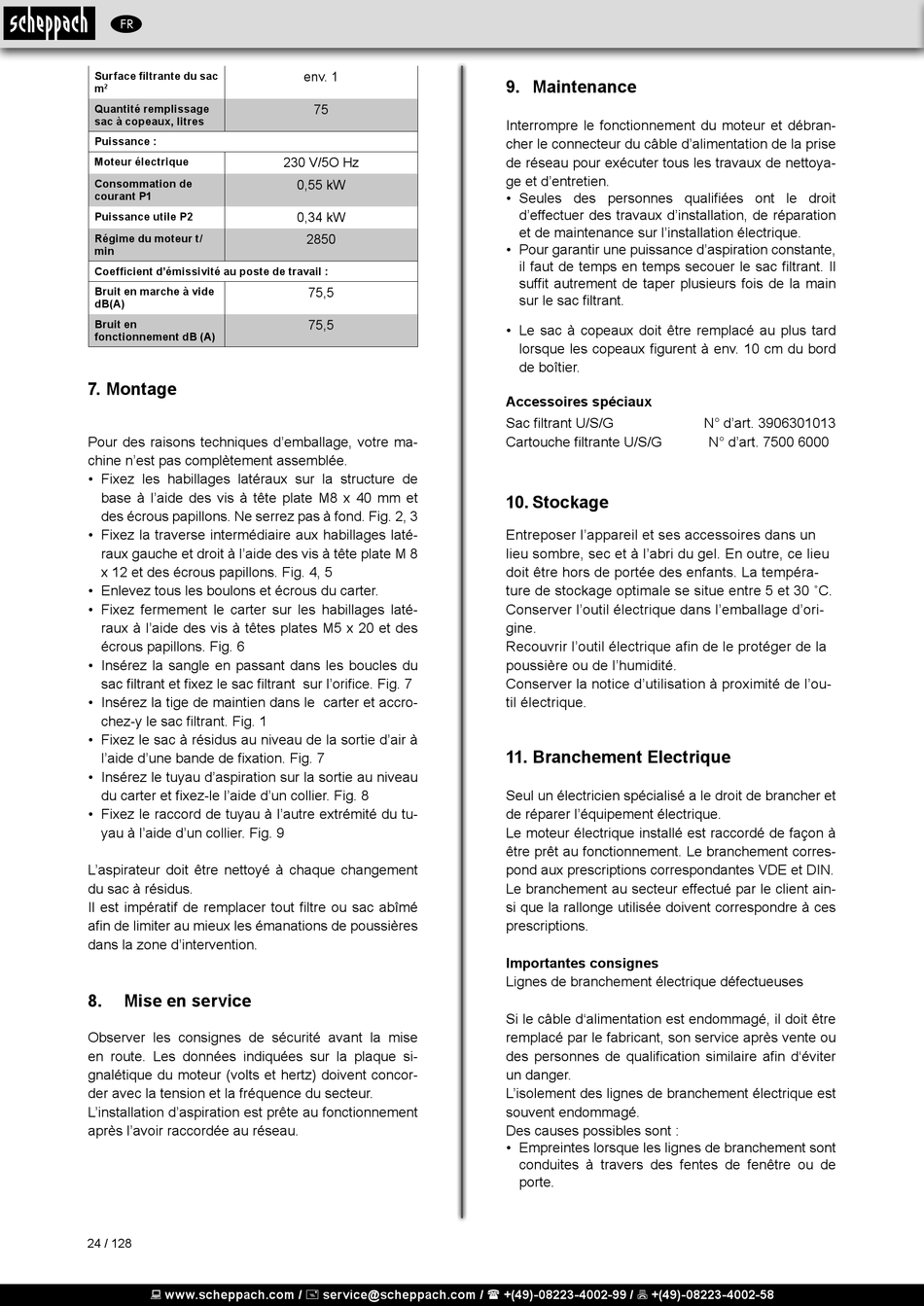

FR
Surface filtrante du sac
m
2
Quantité remplissage
sac à copeaux, litres
Puissance :
Moteur électrique
Consommation de
courant P1
Puissance utile P2
Régime du moteur t/
min
Coefficient d'émissivité au poste de travail :
Bruit en marche à vide
dB(A)
Bruit en
fonctionnement dB (A)

7. Montage

Pour des raisons techniques d'emballage, votre ma-
chine n'est pas complètement assemblée.
• Fixez les habillages latéraux sur la structure de
base à l'aide des vis à tête plate M8 x 40 mm et
des écrous papillons. Ne serrez pas à fond. Fig. 2, 3
• Fixez la traverse intermédiaire aux habillages laté-
raux gauche et droit à l'aide des vis à tête plate M 8
x 12 et des écrous papillons. Fig. 4, 5
• Enlevez tous les boulons et écrous du carter.
• Fixez fermement le carter sur les habillages laté-
raux à l'aide des vis à têtes plates M5 x 20 et des
écrous papillons. Fig. 6
• Insérez la sangle en passant dans les boucles du
sac filtrant et fixez le sac filtrant sur l'orifice. Fig. 7
• Insérez la tige de maintien dans le carter et accro-
chez-y le sac filtrant. Fig. 1
• Fixez le sac à résidus au niveau de la sortie d'air à
l'aide d'une bande de fixation. Fig. 7
• Insérez le tuyau d'aspiration sur la sortie au niveau
du carter et fixez-le l'aide d'un collier. Fig. 8
• Fixez le raccord de tuyau à l'autre extrémité du tu-
yau à l'aide d'un collier. Fig. 9
L'aspirateur doit être nettoyé à chaque changement
du sac à résidus.
Il est impératif de remplacer tout filtre ou sac abîmé
afin de limiter au mieux les émanations de poussières
dans la zone d'intervention.
8.

Mise en service

Observer les consignes de sécurité avant la mise
en route. Les données indiquées sur la plaque si-
gnalétique du moteur (volts et hertz) doivent concor-
der avec la tension et la fréquence du secteur.
L'installation d'aspiration est prête au fonctionnement
après l'avoir raccordée au réseau.
24 / 128
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
env. 1
75
230 V/5O Hz
0,55 kW
0,34 kW
2850
75,5
75,5

9. Maintenance

Interrompre le fonctionnement du moteur et débran-
cher le connecteur du câble d'alimentation de la prise
de réseau pour exécuter tous les travaux de nettoya-
ge et d'entretien.
• Seules des personnes qualifiées ont le droit
d'effectuer des travaux d'installation, de réparation
et de maintenance sur l'installation électrique.
• Pour garantir une puissance d'aspiration constante,
il faut de temps en temps secouer le sac filtrant. Il
suffit autrement de taper plusieurs fois de la main
sur le sac filtrant.
• Le sac à copeaux doit être remplacé au plus tard
lorsque les copeaux figurent à env. 10 cm du bord
de boîtier.
Accessoires spéciaux
Sac filtrant U/S/G
Cartouche filtrante U/S/G

10. Stockage

Entreposer l'appareil et ses accessoires dans un
lieu sombre, sec et à l'abri du gel. En outre, ce lieu
doit être hors de portée des enfants. La tempéra-
ture de stockage optimale se situe entre 5 et 30 ˚C.
Conserver l'outil électrique dans l'emballage d'ori-
gine.
Recouvrir l'outil électrique afin de le protéger de la
poussière ou de l'humidité.
Conserver la notice d'utilisation à proximité de l'ou-
til électrique.
11. Branchement Electrique
Seul un électricien spécialisé a le droit de brancher et
de réparer l'équipement électrique.
Le moteur électrique installé est raccordé de façon à
être prêt au fonctionnement. Le branchement corres-
pond aux prescriptions correspondantes VDE et DIN.
Le branchement au secteur effectué par le client ain-
si que la rallonge utilisée doivent correspondre à ces
prescriptions.
Importantes consignes
Lignes de branchement électrique défectueuses
Si le câble d'alimentation est endommagé, il doit être
remplacé par le fabricant, son service après vente ou
des personnes de qualification similaire afin d'éviter
un danger.
L'isolement des lignes de branchement électrique est
souvent endommagé.
Des causes possibles sont :
• Empreintes lorsque les lignes de branchement sont
conduites à travers des fentes de fenêtre ou de
porte.
N° d'art. 3906301013
N° d'art. 7500 6000
