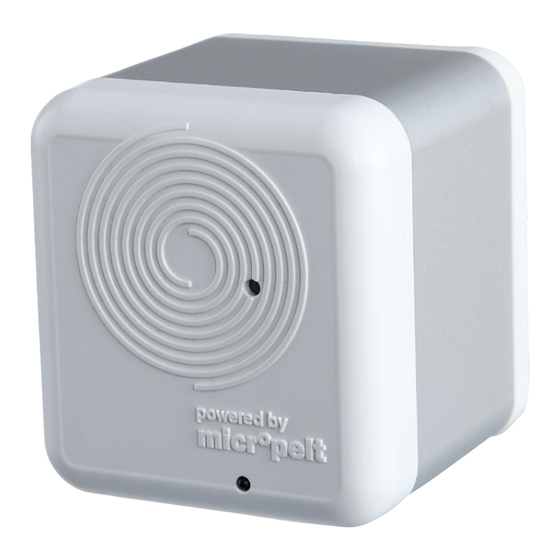

Micropelt MVA-003 Quick Start

MVA-003
Schnelleinstieg –
Heizkörper-Stellantrieb
iTRV
1.
Manuelles Teach-in
Einlern-Modus am Raumregler
starten. Siehe Bedienungsanleitung
Raumregler.
EnOcean EEP A5-20-01
2.
Einlernen
Taster 2 x drücken und ggf. wiederholen. Siehe Blinkmuster.
Blinkmuster LED
1 x Blinken = erfolgreiches Einlernen
6 x Blinken = Fehler, zum Beispiel missglücktes Einlernen
3.
Montage und Referenzfahrt
Antrieb montieren, Taster 1 x drücken. Der Stellantrieb regelt
sich auf das Ventil ein und geht in den Normalbetrieb.
>
Was Sie sonst noch wissen sollten
Ventilanschluss M30 x 1,5; für andere Ventiltypen sind
•
Adapter verfügbar
Ventile müssen funktionstüchtig sein
•
EnOcean Protokoll A5-20-01
•
Der iTRV wird alle 10 Minuten aktiv und fragt
•
beim Raumregler die Stellposition oder Solltemperatur an.
Anschließend stellt er das Ventil entsprechend der
Antwort des Raumreglers ein.
Sommermodus: Kommunikationsintervall von 10 Minuten
•
auf 8 Stunden erhöht
Demontage: Taster 2 x drücken, Motorstopp abwarten,
•
dann Rändelmutter lösen und iTRV abnehmen
Tel: +49 (0)7665 93 21 83-0
E-Mail: info@micropelt.com
www.micropelt.com
Raumregler
Ventilanschluss
M30 x 1,5
Seriennummer
EnOcean Funk ID
Während der folgenden
10 Minuten (nach Aktvierung)
arbeitet der Antrieb im
10-Sekunden-Takt.
Unmontiert fährt der Antrieb
in die Montageposition zurück.
LED-Anzeige
(versenkt)
Taster
Temperatursensor
