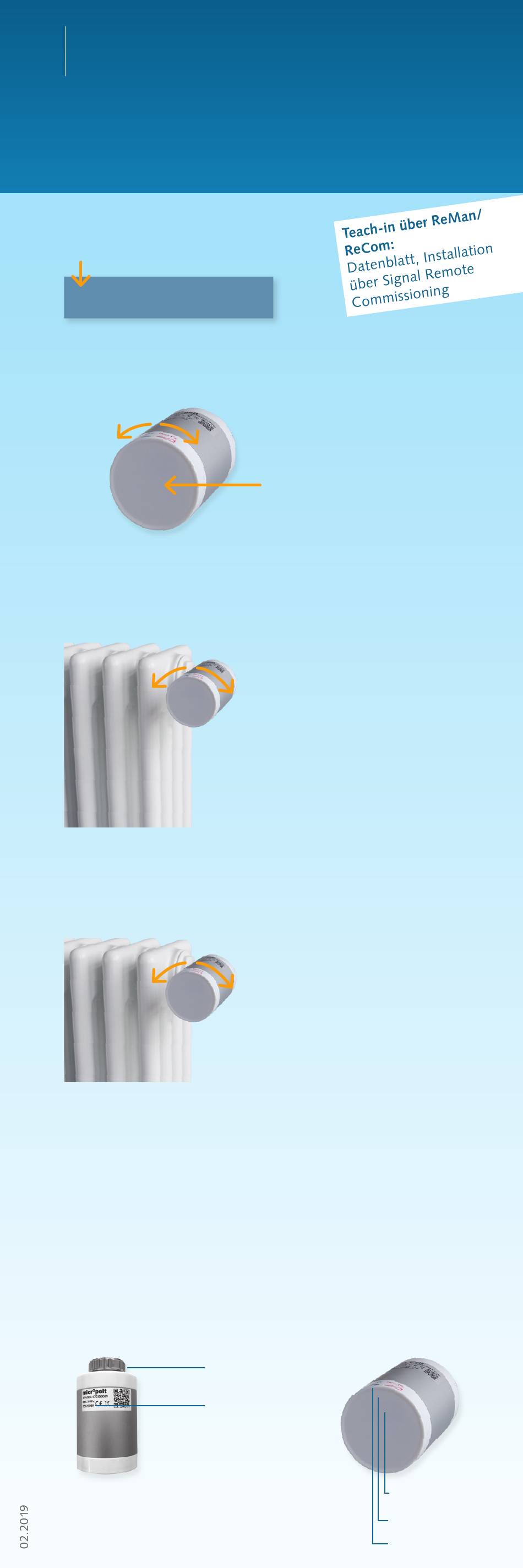

Micropelt MVA-005 Quick Start

MVA-005
Schnelleinstieg –
Heizkörper-Stellantrieb
iTRV
1.
Manuelles Teach-in
Einlernmodus am Raumregler starten.
Siehe Bedienungsanleitung Raumregler.
EnOcean EEP A5-20-06
2.
Einlernen
Stellrad nach links oder rechts bis Anschlag drehen und
mindestens 5 Sekunden halten.
3.
Montage und Referenzfahrt
Antrieb montieren, Stellrad nach links oder rechts bis zum
Anschlag drehen und kurz drücken. Der Antrieb führt eine
Referenzfahrt aus und geht in den Normalbetrieb über.
4.
Sollwertverstellung (Eigenregelung)
Stellrad ein oder mehrere Male nach links bis Anschlag drehen
reduziert den Temperatur-Sollwert. Stellrad nach rechts bis
Anschlag erhöht den Temperatur-Sollwert.
>
Was Sie sonst noch wissen sollten
•
Ventilanschluss M30 x 1,5; für andere Ventiltypen sind
Adapter verfügbar
•
Ventile müssen funktionstüchtig sein
•
EnOcean Protokoll A5-20-06
•
Der iTRV wird gemäß Telegramm-Vorgabe aktiv und fragt
beim Raumregler Stellposition oder Solltemperatur an.
Anschließend stellt er das Ventil entsprechend der Antwort
des Raumreglers ein.
•
Sommermodus: Kommunikationsintervall von 10 Minuten
auf 8 Stunden erhöht
•
Demontage: Stellrad nach links oder rechts bis Anschlag
drehen und 5 Sekunden halten, Motorstopp abwarten, dann
Rändelmutter lösen und iTRV abnehmen.
Tel: +49 (0)7665 93 21 83-0
E-Mail: info@micropelt.com
www.micropelt.com
Raumregler
Ventilanschluss
M30 x 1,5
EnOcean Funk ID
1x grünes LED = Teach Telegramm
gesendet. Danach:
1x grüne LED = erfolgreiches
Einlernen.
3x rote LED = Fehler, missglücktes
Einlernen.
Während der ersten 30 Minuten
sendet der Antrieb in einem
2-Minuten-Intervall. Nach den
30 Minuten folgt das Funkintervall
der vom Raumkontroller über-
mittelten Einstellung. Sollte kein
Raumkontroller vorhanden sein,
arbeitet der Antrieb im Auto Mode.
1x grün blinken = Erfolg
3x rot blinken = Fehler
1– 5 Signaltöne = Erfolg
Jeder Signalton entspricht einer
Erhöhung bzw. Reduktion um
1°C
2x rot blinken = Fehler
Temperatursensor
LED-Anzeige
(versenkt)
Taster 1 und 2
