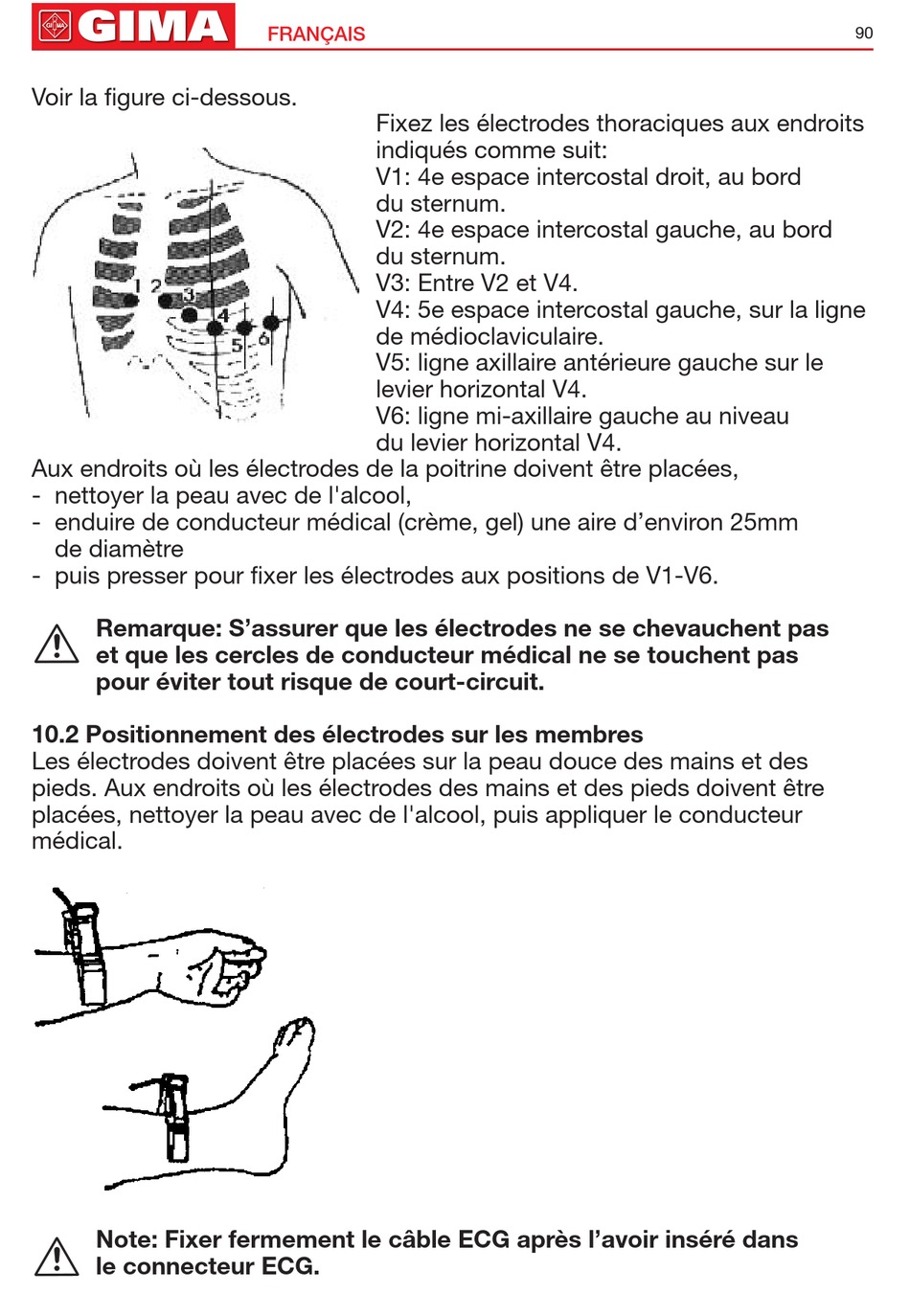

Poser Les Électrodes Sur Les Membres - Gima CARDIOPOCKET ECG User Manual

Voir la figure ci-dessous.
Aux endroits où les électrodes de la poitrine doivent être placées,
- nettoyer la peau avec de l'alcool,
- enduire de conducteur médical (crème, gel) une aire d'environ 25mm
de diamètre
z
- puis presser pour fixer les électrodes aux positions de V1-V6.
Remarque: S'assurer que les électrodes ne se chevauchent pas
et que les cercles de conducteur médical ne se touchent pas
pour éviter tout risque de court-circuit.
Σ
IVD
1
10.2 Positionnement des électrodes sur les membres
Les électrodes doivent être placées sur la peau douce des mains et des
pieds. Aux endroits où les électrodes des mains et des pieds doivent être
PHTHALATES
placées, nettoyer la peau avec de l'alcool, puis appliquer le conducteur
médical.
z
Note: Fixer fermement le câble ECG après l'avoir inséré dans
le connecteur ECG.
Σ
IVD
1
FRANÇAIS
Fixez les électrodes thoraciques aux endroits
indiqués comme suit:
V1: 4e espace intercostal droit, au bord
du sternum.
V2: 4e espace intercostal gauche, au bord
du sternum.
V3: Entre V2 et V4.
V4: 5e espace intercostal gauche, sur la ligne
de médioclaviculaire.
V5: ligne axillaire antérieure gauche sur le
levier horizontal V4.
V6: ligne mi-axillaire gauche au niveau
du levier horizontal V4.
