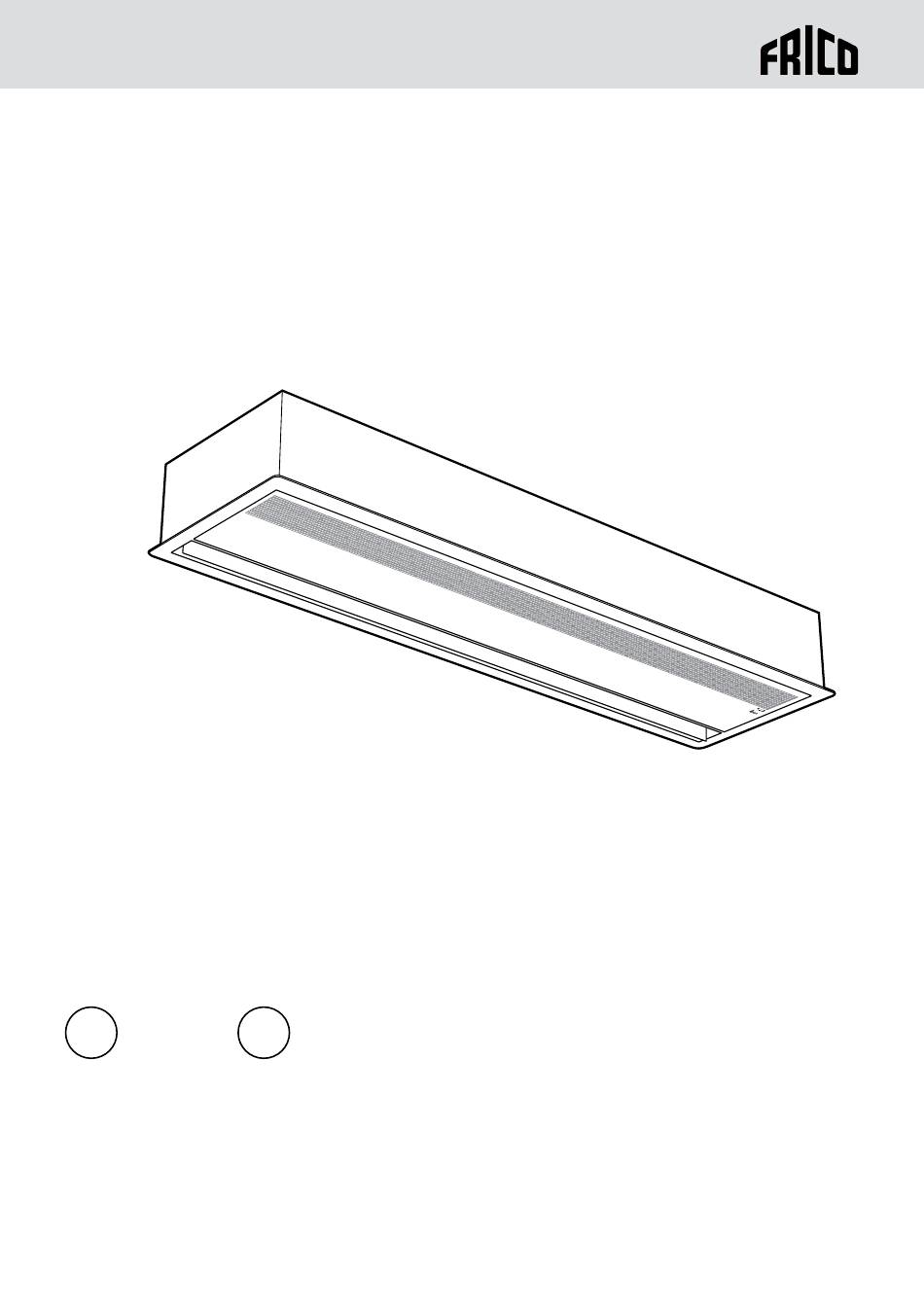

- Page 1 Comfortline AZR ..10 ..15...
-
Page 2: Dimensions (Mm)
Comfortline AZR E/W Dimensions [mm] FRONT (AZR1000, AZR1500, AZR2000) SIDE AZR2000 Ø20 (4x) Ø32 (1x) DN20 ( ) (2x) DN20 ( ) (2x) 3/4” 3/4” FROM ABOVE Only valid for AZR2000W AZR2000 AZR2000 Type Type Suspension points [mm] [mm] [mm] [mm] [pcs] AZR1000E/W... - Page 3 Comfortline AZR E/W Mounting AZR2000 Only valid for AZR2000W Fig. 1: Mounted with M8 bolts. Fig. 2: How to open the maintenance hatch.
- Page 4 Comfortline AZR E/W Water regulators VR20/25 AV20/25 BPV10 TVV20/25 TRV20/25 SD20 Accessories Type Description VR20 Set of valves DN20 (3/4”) VR25 Set of valves DN25 (1”) TVV20 2-way valve DN20 (3/4”) JVF20/25 TVV25 2-way valve DN25 (1”) SD20 Actuator on/off (”soft closing”) AV20/25 BPV10 TVV20/25...
- Page 5 Comfortline AZR E/W Wiring diagrams AZR E Internal Comfortline AZR E For connection to slave unit. Up to 4 units can be connected to one control unit. Bridge C1 and 5 in all units. C4-C5 Reomve bridge to connect external contact. It switches both heating and fans.
- Page 6 Comfortline AZR E/W Wiring diagrams AZR W Water control Comfortline AZR W...
- Page 7 Comfortline AZR E/W Output charts water Incoming / outgoing water temperature 80/60°C Incoming water: 80°C Air temp. in = +15°C Air temp. in = +20°C Type Airflow Output Return Water Output Air.temp. Water Output Air.temp. Water position [kW] water flow [kW] flow [kW]...
- Page 8 Comfortline AZR E/W Pressure drop water Water pressure drop over AZR water coil Water flow [m³/h] 0,01 0,01 Water flow [l/s] Water pressure drop over controls and valves Waterflow [m3/h] 0.01 0.01 Waterflow [l/s] The pressure drop is calculated for an average temperature of 70°C (PVV 80/60). For other water temperatures, the pressure drop is multiplied by the factor K.
- Page 9 Comfortline AZR E/W Technical specifications | AZR E ∆t*¹ Type Output Airflow Sound Voltage Voltage Weight steps level*² Amperage Amperage [kW] [m³/h] [dB(A)] (control) (heat) [kg] [°C] 5/10/15 AZR1000E 1350/2700 33/17 40/58 230 V~ / 3,4 A 400 V3~ / 22,0 A 7,5/15/22,5 AZR1500E 1800/3600...
- Page 10 Spara manualen Elinstallation för framtida bruk. Installationen, som ska föregås av en allpolig Garantin gäller endast om Frico montage- brytare med ett brytavstånd om minst och bruksanvisning har följts och produkten 3mm, ska utföras av behörig installatör och använts såsom däri är beskrivet.
- Page 11 Comfortline AZR E/W Grundinställning varvtal Fläktbyte Fläkthastigheten då porten är öppen ställs in 1. Undersök vilken av fläktarna som inte med hjälp av varvtalsregleringen. Observera fungerar. att utblåsriktning och varvtal kan behöva 2. Lossa kablarna till fläkten. finjusteras beroende på portens belastning. 3.
- Page 12 Comfortline AZR E/W Säkerhet • Kontrollera att inställningar av • Säkerställ att området kring apparatens termostat, brytare etc är ställda så att apparaten kan förväntas ge värme. insugs- och utblåsgaller hålls fritt från material som kan hindra luftströmmen genom apparaten! För aggregat med elvärme kontrollera även följande: •...
- Page 13 Comfortline AZR E/W Reglering Reglering D700e D705IR Regleringen styr den anslutna luftridåns olika Manuell styrning fläktläge och värmesteg. Kontrollboxen har 2 knappar för att höja Om agregatet är avstängd väljs fläktläge 1 med och sänka respektive steginställning för ett tryck på knappen ”FAN SELECT”. Med fläkthastigheten, 0-1-2-3-4-5.
- Page 14 Comfortline AZR E/W Vattenreglering VR 20/25, ventilsats TVV20/25, 2-vägs reglerventil Används för reglering av vattenflödet till TVV20 har dimension DN20 (3/4”) och vattenvärmda aggregat. TVV25 dimension DN25 (1”). Tryckklass PN16. Maximalt tryck 2 MPa (20 bar). Ventilsatsen består av följande: Maximalt tryckfall TVV20: 100 kPa (0,1 bar) •...
-
Page 15: Operation
3. Adjust the height using the nut so that the frame is on the same level as the ceiling. manufacturer and in accordance with the Frico mounting and operating instructions. Lock using the nut. Application area Electrical installation... - Page 16 Comfortline AZR E/W Adjustment of the air curtain and air flow 2. Allow the electrical coil to cool. The direction and speed of the air flow should 3. Determine the cause of overheating and be adjusted considering the load on the rectify the fault.
- Page 17 Comfortline AZR E/W 1. Operating power supply to the unit; occasionally be run for a short time when it is check fuses, circuit-breaker, time switch/ not being used for extended periods of time. thermostat (if any) that starts and stops the unit.
- Page 18 Comfortline AZR E/W Regulation Regulation D700E D705IR Manual control This regulator controls the various ventilation The controller has 2 buttons for up and down D700e Standard regulation for electrically respectively, for setting the steps 0-1-2-3-4-5, heated units controlling the air volume. The set step is •...
-
Page 19: Water Control
Comfortline AZR E/W Water control VR20/25, set of valves TVV20/25, 2-way control valve Used to control the water supply to water TVV20 is DN20 (3/4”) in size and TVV25 heated units. is DN25 (1”) in size. Pressure class PN16. Maximum Pressure 2 MPa (20 bar). The valve set consists of the following: Maximum pressure drop TVV20: 100 kPa (0.1 •... - Page 20 Tel: +43 1 616 24 40-0 Kolpingstraße 14 1232 Wien office@fricogmbh.at Austria www.fricogmbh.at Switzerland Gutekunst AG Tel: 061 706 96 26 (nat) Baselstrasse 22 Fax: 061 706 96 20 (nat) CH-4144 Arlesheim info@gutekunst-ag.ch Switzerland www.gutekunst-ag.ch For latest updated information, see: www.frico.se...
