DE Betriebsanleitung
5 V - 15 V Universal-Netzteil
1 Sicherheitshinweise
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor Gebrauch.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise
zum korrekten Gebrauch.
• Bewahren Sie die Betriebsanleitung auf.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes
verfügbar sein.
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen
verwendet werden, um es im Notfall und nach Gebrauch schnell aus dieser entfer-
nen zu können.
Spannungsfrei nur bei gezogenem Stecker.
• Ziehen Sie im Notfall, nach Gebrauch und bei Gewitter den Netzstecker
direkt am Steckergehäuse aus der Steckdose.
• Öffnen Sie niemals das Gehäuse.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeab-
sichtigte Benutzung.
• Vergleichen Sie die technischen Daten von Produkt, Stromnetz und
Peripheriegeräten. Diese müssen identisch sein.
• Reparieren Sie defekte Produkte nicht selber, sondern wenden Sie sich
an den Händler oder Hersteller.
• Modifizieren und demontieren Sie Produkt und Zubehör nicht.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und di-
rekte Sonneneinstrahlung, Mikrowellen sowie Vibrationen und mechani-
schen Druck.
• Decken Sie das Produkt nicht ab.
2 Beschreibung und Funktion
2.1 5 V - 15 V Universal-Netzteil
Dieses Produkt ein Tisch-Netzteil zum Laden und Betreiben von Bürogeräten über
einen DC-Anschluss. Es verfügt über wechselbare Adapterstecker für viele gängige
Geräte. Die Ausgangsspannung ist variabel.
2.2 Lieferumfang

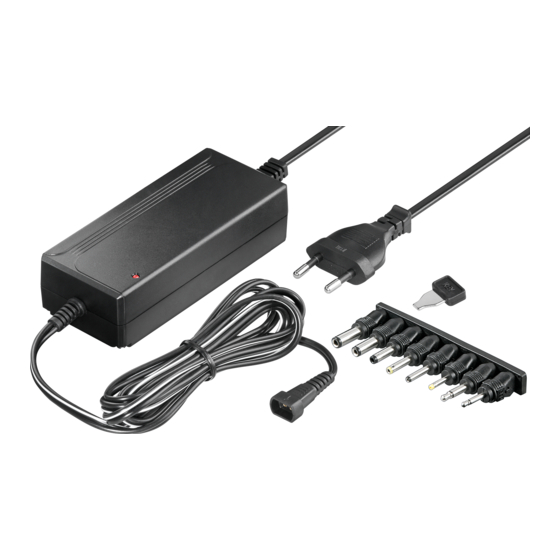

Netzteil, 8 Adapterstecker, Einstellwerkzeug, Betriebsanleitung

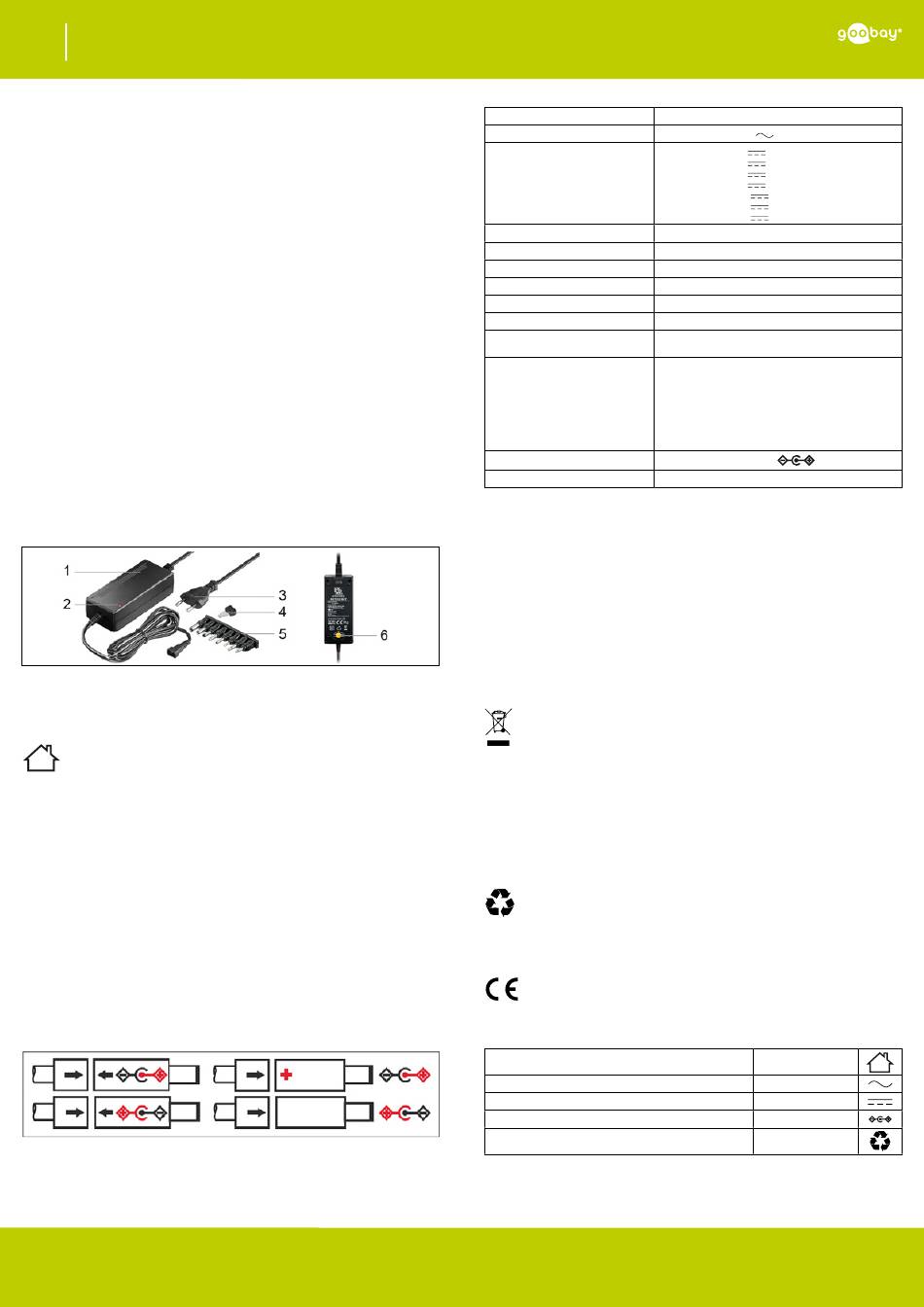

2.3 Bedienelemente und Teile
1 Gehäuse
3 Eurostecker
5 Adapterstecker
3 Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und Funktion" bzw. in den
„Sicherheitshinweisen" beschriebene Verwendung ist nicht gestattet.
Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das
Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinwei-
se kann zu schweren Unfällen, Personen- und Sachschäden führen.
4 Vorbereitung
• Vergleichen Sie die technischen Daten von Produkt, Strom-
netz und Peripheriegeräten.
Diese müssen identisch sein.
• Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
5 Anschluss und Bedienung
VORSICHT! Verletzungsgefahr durch Stolpern und Sturz
• Verlegen Sie das Kabel sicher.
1. Stellen Sie die Ausgangsspannung gemäß Gerätetypenschild
ein.
2. Wählen Sie den passenden Adapterstecker aus.
3. Verbinden Sie den Adapterstecker in korrekter Polarität mit
dem Netzteil.
Die meisten Geräte arbeiten mit positiver Polarität, also mit dem Pluspol
am inneren Kontakt.
4. Schließen Sie das Bürogerät an das Netzteils an.
5. Stecken Sie den Eurostecker des Netzteils in eine freie und
gut erreichbare Steckdose.
Die Betriebs-LED leuchtet, sobald eingangsseitig Spannung anliegt.
Während des Betriebs sind keine Bedienelemente zu bedienen.
6. Trennen Sie die Steckverbindungen nach Benutzung.
REV2020-09-17
V2.1 aw
Änderungen vorbehalten
2 Betriebs-LED
4 Einstellwerkzeug
6 Ausgangsspannungswahlschalter
6 Technische Daten
Artikelnummer
Eingang
Ausgang
Ø Effizienz im Betrieb
Effizienz bei geringer Last (10%)
Leistungsaufnahme bei Nulllast
Maße (LxBxH)
Gewicht
Kabellänge
Anschlüsse
Adapterstecker
Polarität
Gehäusefarbe
7 Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
ACHTUNG! Sachschäden
• Verwenden Sie nur ein trockenes und weiches Tuch zum
Reinigen.
• Verwenden Sie keine Reinigungsmittel und Chemikalien.
• Lagern Sie das Produkt kühl und trocken.
• Lagern Sie das Produkt bei längerem Nichtgebrauch für
Kinder unzugänglich und in trockener und staubgeschützter
Umgebung.
• Heben Sie die Originalverpackung für den Transport auf.
8 Entsorgungshinweise
8.1 Gerät
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge-
mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektri-
sche und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol
auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
8.2 Verpackung
Verpackungen können kostenlos in den entsprechenden Sammelstellen
entsorgt werden - Papier in der Papiertonne, Kunststoffe im gelben Sack
und Glas im Altglas-Container.
DE4535302615620
9 EG-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.
10 Verwendete Symbole
Nur zur Verwendung im Innenbereich
Wechselspannung
Gleichspannung
Polarität des Gleichstrom-Netzanschlusses
Recycling
- 1 -
53999
53999
100-240 V , 50/60 Hz, 0,8 A
5,0 V , 3,0 A, 15,0 W
6,0 V , 3,0 A, 18,0 W
7,5 V , 3,0 A, 22,5 W
9,0 V , 3,0 A, 27,0 W
12,0 V , 3,0 A, 36,0 W
13,5 V , 2,4 A, 32,4 W
15,0 V , 2,4 A, 36,0 W
84,1 %
84,6 %
0,05 W
116 x 50 x 31,5 mm
310 g
1,8 m
Eurostecker (Typ C, CEE 7/16);
DC-Buchse (universell, 2-Pin)
2,5 mm Klinkenstecker
3,5 mm Klinkenstecker
DC-Adapter 3,50 x 1,35 mm
DC-Adapter 4,00 x 1,70 mm
DC-Adapter 5,00 x 2,10 mm
DC-Adapter 5,50 x 1,50 mm
DC-Adapter 5,50 x 2,10 mm
DC-Adapter 5,50 x 2,50 mm
positiv,
schwarz
, eine registrierte Handelsmarke der
®
IEC 60417- 5957
IEC 60417- 5032
IEC 60417- 5031
IEC 60417- 5926
ISO 7001 - PI PF 066
Goobay
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
®
