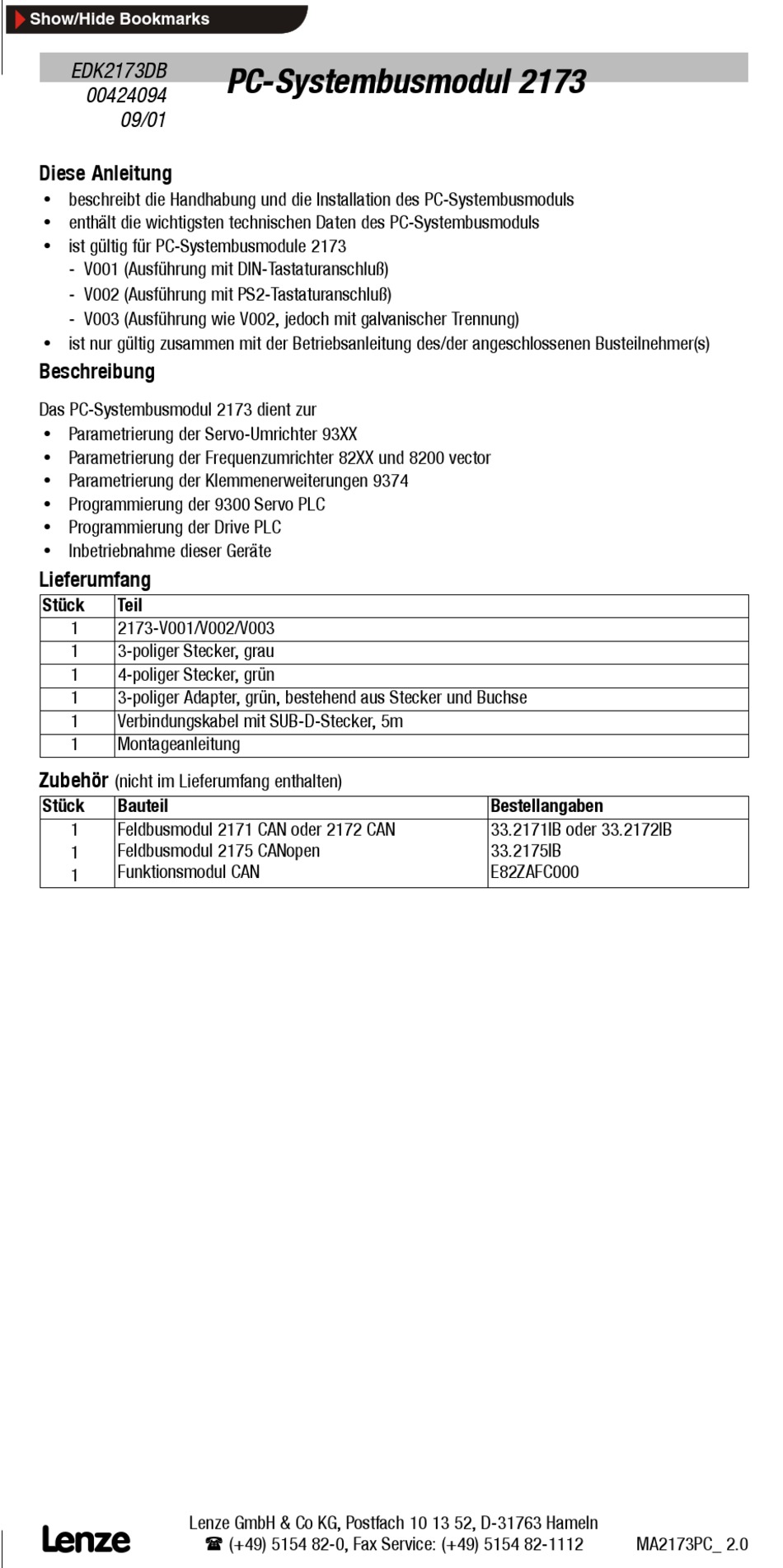

EDK2173DB
00424094
09/01
Diese Anleitung
Ÿ beschreibt die Handhabung und die Installation des PC-Systembusmoduls
Ÿ enthält die wichtigsten technischen Daten des PC-Systembusmoduls
Ÿ ist gültig für PC-Systembusmodule 2173
- V001 (Ausführung mit DIN-Tastaturanschluß)
- V002 (Ausführung mit PS2-Tastaturanschluß)
- V003 (Ausführung wie V002, jedoch mit galvanischer Trennung)
Ÿ ist nur gültig zusammen mit der Betriebsanleitung des/der angeschlossenen Busteilnehmer(s)
Beschreibung
Das PC-Systembusmodul 2173 dient zur
Ÿ Parametrierung der Servo-Umrichter 93XX
Ÿ Parametrierung der Frequenzumrichter 82XX und 8200 vector
Ÿ Parametrierung der Klemmenerweiterungen 9374
Ÿ Programmierung der 9300 Servo PLC
Ÿ Programmierung der Drive PLC
Ÿ Inbetriebnahme dieser Geräte
Lieferumfang
Stück
Teil
1
2173-V001/V002/V003
1
3-poliger Stecker, grau
1
4-poliger Stecker, grün
1
3-poliger Adapter, grün, bestehend aus Stecker und Buchse
1
Verbindungskabel mit SUB-D-Stecker, 5m
1
Montageanleitung
Zubehör
(nicht im Lieferumfang enthalten)
Stück
Bauteil
1
Feldbusmodul 2171 CAN oder 2172 CAN
Feldbusmodul 2175 CANopen
1
Funktionsmodul CAN
1
l
PC-Systembusmodul 2173
Lenze GmbH & Co KG, Postfach 10 13 52, D-31763 Hameln
( (+49) 5154 82-0, Fax Service: (+49) 5154 82-1112
Bestellangaben
33.2171IB oder 33.2172IB
33.2175IB
E82ZAFC000
MA2173PC_ 2.0
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Lenze 2173 Series
Summary of Contents for Lenze 2173 Series
- Page 1 Bauteil Bestellangaben Feldbusmodul 2171 CAN oder 2172 CAN 33.2171IB oder 33.2172IB Feldbusmodul 2175 CANopen 33.2175IB Funktionsmodul CAN E82ZAFC000 Lenze GmbH & Co KG, Postfach 10 13 52, D-31763 Hameln ( (+49) 5154 82-0, Fax Service: (+49) 5154 82-1112 MA2173PC_ 2.0...
-
Page 2: Installation
Show/Hide Bookmarks Installation 1. Das PC-Systembusmodul 2173 auf die parallele Schnittstelle des PC/Notebook stecken. 2. PS2-/DIN-Tastaturstecker des PC/Notebook mit dem Spannungsadapter verbinden. " 3. Spannungsadapter in den Tastatureingang des PC/Notebook stecken. 4. Das am Sub-D-Stecker angeschlossene 3-polige Kabel mit dem Stecker (Auswahl siehe unten) für das anzuschließende Gerät entsprechend den aufgedruckten Beschriftungen verbinden. - Page 3 Show/Hide Bookmarks Anschlußbelegung Belegung des SUB-D-Steckers Pin Steckerbelegung Verbindung herstellen zwischen (Der SUB D Stecker entspricht der (Der SUB-D-Stecker entspricht der Kabellitze Klemmenleiste Empfehlung DS 102-1 von CiA) +12V / +5V / nicht belegt CAN-LO weiß $ LO CAN-GND grün $ GND Im mitgelieferten nicht belegt SUB D St k...
-
Page 4: Technische Daten
Show/Hide Bookmarks Technische Daten Buslänge 2173-V001 / 2173-V002 In Abhängigkeit der eingestellten Datenübertragungsgeschwindigkeit sind bei einem CAN-Bus (Netzwerktopologie: Linie) folgende Distanzen nicht zu überschreiten: Baudrate [kBit/s] 1000 max. Buslänge [m] 2500 1000 2173-V003 In Abhängigkeit der eingestellten Datenübertragungsgeschwindigkeit sind bei einem CAN-Bus (Netzwerktopologie: Linie) folgende Distanzen nicht zu überschreiten: Baudrate [kBit/s] 1000... -
Page 5: These Instructions
Fieldbus module 2171 CAN or 2172 CAN 33.2171IB or 33.2172IB Fieldbus module 2175 CANopen 33.2175IB Function module CAN E82ZAFC000 Lenze GmbH & Co KG, Postfach 10 13 52, D-31763 Hameln ( (+49) 5154 82-0, Fax Service: (+49) 5154 82-1112 MA2173PC_ 2.0... - Page 6 Show/Hide Bookmarks Installation 1. Plug the 2173 PC system bus module into the parallel port of the PC/notebook. 2. Connect the PS2-/DIN keyboard plug of the PC/notebook with the voltage adapter " 3. Plug the voltage adapter into the keyboard connection of the PC/notebook 4.
-
Page 7: Pin Assignment
Show/Hide Bookmarks Pin assignment SUB-D-plug assignment Pin Plug assignment Pin Plug assignment Connection between (The SUB-D plug corresponds to the Flexible cable Terminal strip DS 102-1 recommended by CiA) lead +12V / +5V / not assigned CAN-LO white $ LO CAN-GND green $ GND The SUB-D-plug... -
Page 8: Technical Data
Show/Hide Bookmarks Technical data Bus length 2173-V001 / 2173-V002 Depending on the baud rate selected, the following bus lengths must be observed for the CAN bus (network topology: line): Baud rate [kbit/s] 1000 Max. bus length [m] 2500 1000 2173-V003 Depending on the baud rate selected, the following bus lengths must be observed for the CAN bus (network topology: line): Baud rate [kbit/s]... - Page 9 Module bus de terrain 2171 CAN ou 2172 CAN 33.2171IB ou 33.2172IB Module bus de terrain 2175 CANopen 33.2175IB Module de fonction CAN E82ZAFC000 Lenze GmbH & Co KG, Postfach 10 13 52, D-31763 Hameln ( (+49) 5154 82-0, Fax Service: (+49) 5154 82-1112 MA2173PC_ 2.0...
- Page 10 Show/Hide Bookmarks Installation 1. Enficher le module bus système PC 2173 dans l’interface parallèle du PC/PC portable. 2. Relier le connecteur clavier PS2/DIN du PC/PC portable avec l’adaptateur de tension " 3. Enficher l’adaptateur de tension dans l’entrée clavier du PC/PC portable 4.
-
Page 11: Affectation Des Broches
Show/Hide Bookmarks Affectation des broches Affectation du connecteur Sub-D Broche Affectation des broches Etablir une liaison entre (Le connecteur Sub D correspond (Le connecteur Sub-D correspond Connexion de aux recommandations DS 102-1 Bornier câble flexible de CiA.) +12V / +5V / non affecté... -
Page 12: Spécifications Techniques
Show/Hide Bookmarks Spécifications techniques Longueur de bus 2173-V001 / 2173-V002 En utilisant CAN-bus (topologie réseau : ligne), les longueurs de bus suivantes ne doivent pas être dépassées (longueurs en fonction des vitesses de transmission réglées). Vitesse de transmission 1000 [kbit/s] Longueur de bus maxi [m] 2500 1000...
