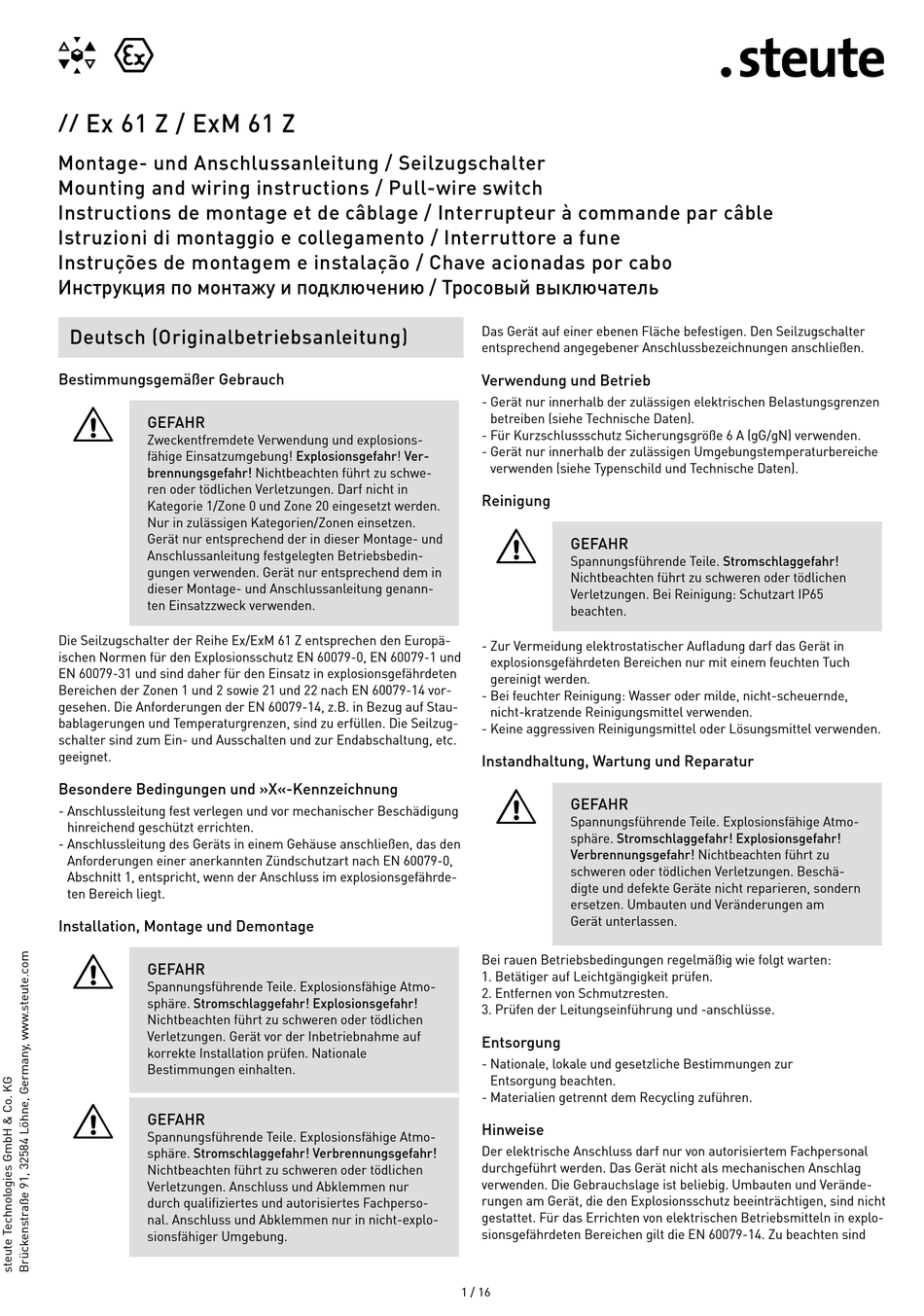

Ex 61 Z / ExM 61 Z
//
Montage- und Anschlussanleitung / Seilzugschalter

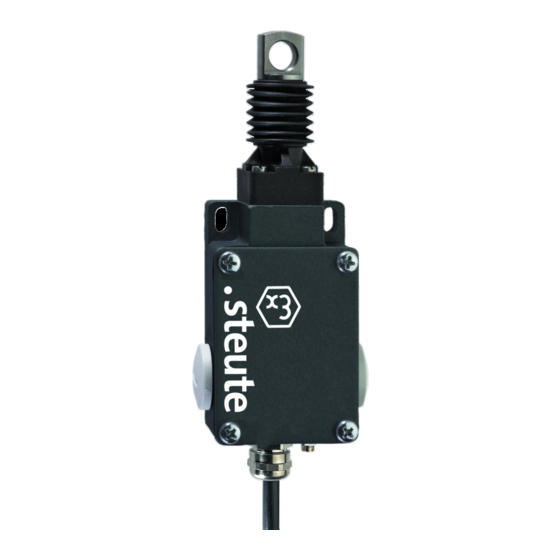

Mounting and wiring instructions / Pull-wire switch
Instructions de montage et de câblage / Interrupteur à commande par câble
Istruzioni di montaggio e collegamento / Interruttore a fune
Instruções de montagem e instalação / Chave acionadas por cabo
Инструкция по монтажу и подключению / Тросовый выключатель
Deutsch (Originalbetriebsanleitung)
Bestimmungsgemäßer Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung! Explosionsgefahr! Ver-
brennungsgefahr! Nichtbeachten führt zu schwe-
ren oder tödlichen Verletzungen. Darf nicht in
Kategorie 1/Zone 0 und Zone 20 eingesetzt werden.
Nur in zulässigen Kategorien/Zonen einsetzen.
Gerät nur entsprechend der in dieser Montage- und
Anschlussanleitung festgelegten Betriebsbedin-
gungen verwenden. Gerät nur entsprechend dem in
dieser Montage- und Anschlussanleitung genann-
ten Einsatzzweck verwenden.
Die Seilzugschalter der Reihe Ex/ExM 61 Z entsprechen den Europä-
ischen Normen für den Explosionsschutz EN 60079-0, EN 60079-1 und
EN 60079-31 und sind daher für den Einsatz in explosionsgefährdeten
Bereichen der Zonen 1 und 2 sowie 21 und 22 nach EN 60079-14 vor-
gesehen. Die Anforderungen der EN 60079-14, z.B. in Bezug auf Stau-
bablagerungen und Temperaturgrenzen, sind zu erfüllen. Die Seilzug-
schalter sind zum Ein- und Ausschalten und zur Endabschaltung, etc.
geeignet.
Besondere Bedingungen und »X«-Kennzeichnung
- Anschlussleitung fest verlegen und vor mechanischer Beschädigung
hinreichend geschützt errichten.
- Anschlussleitung des Geräts in einem Gehäuse anschließen, das den
Anforderungen einer anerkannten Zündschutzart nach EN 60079-0,
Abschnitt 1, entspricht, wenn der Anschluss im explosionsgefährde-
ten Bereich liegt.
Installation, Montage und Demontage
=
GEFAHR
Spannungsführende Teile. Explosionsfähige Atmo-
sphäre. Stromschlaggefahr! Explosionsgefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Gerät vor der Inbetriebnahme auf
korrekte Installation prüfen. Nationale
Bestimmungen einhalten.
=
GEFAHR
Spannungsführende Teile. Explosionsfähige Atmo-
sphäre. Stromschlaggefahr! Verbrennungsgefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Anschluss und Abklemmen nur
durch qualifiziertes und autorisiertes Fachperso-
nal. Anschluss und Abklemmen nur in nicht-explo-
sionsfähiger Umgebung.
Das Gerät auf einer ebenen Fläche befestigen. Den Seilzugschalter
entsprechend angegebener Anschlussbezeichnungen anschließen.
Verwendung und Betrieb
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe Technische Daten).
- Für Kurzschlussschutz Sicherungsgröße 6 A (gG/gN) verwenden.
- Gerät nur innerhalb der zulässigen Umgebungstemperaturbereiche
verwenden (siehe Typenschild und Technische Daten).
Reinigung
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Bei Reinigung: Schutzart IP65
beachten.
- Zur Vermeidung elektrostatischer Aufladung darf das Gerät in
explosionsgefährdeten Bereichen nur mit einem feuchten Tuch
gereinigt werden.
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde,
nicht-kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden.
Instandhaltung, Wartung und Reparatur
=
GEFAHR
Spannungsführende Teile. Explosionsfähige Atmo-
sphäre. Stromschlaggefahr! Explosionsgefahr!
Verbrennungsgefahr! Nichtbeachten führt zu
schweren oder tödlichen Verletzungen. Beschä-
digte und defekte Geräte nicht reparieren, sondern
ersetzen. Umbauten und Veränderungen am
Gerät unterlassen.
Bei rauen Betriebsbedingungen regelmäßig wie folgt warten:
1. Betätiger auf Leichtgängigkeit prüfen.
2. Entfernen von Schmutzresten.
3. Prüfen der Leitungseinführung und -anschlüsse.
Entsorgung
- Nationale, lokale und gesetzliche Bestimmungen zur
Entsorgung beachten.
- Materialien getrennt dem Recycling zuführen.
Hinweise
Der elektrische Anschluss darf nur von autorisiertem Fachpersonal
durchgeführt werden. Das Gerät nicht als mechanischen Anschlag
verwenden. Die Gebrauchslage ist beliebig. Umbauten und Verände-
rungen am Gerät, die den Explosionsschutz beeinträchtigen, sind nicht
gestattet. Für das Errichten von elektrischen Betriebsmitteln in explo-
sionsgefährdeten Bereichen gilt die EN 60079-14. Zu beachten sind
