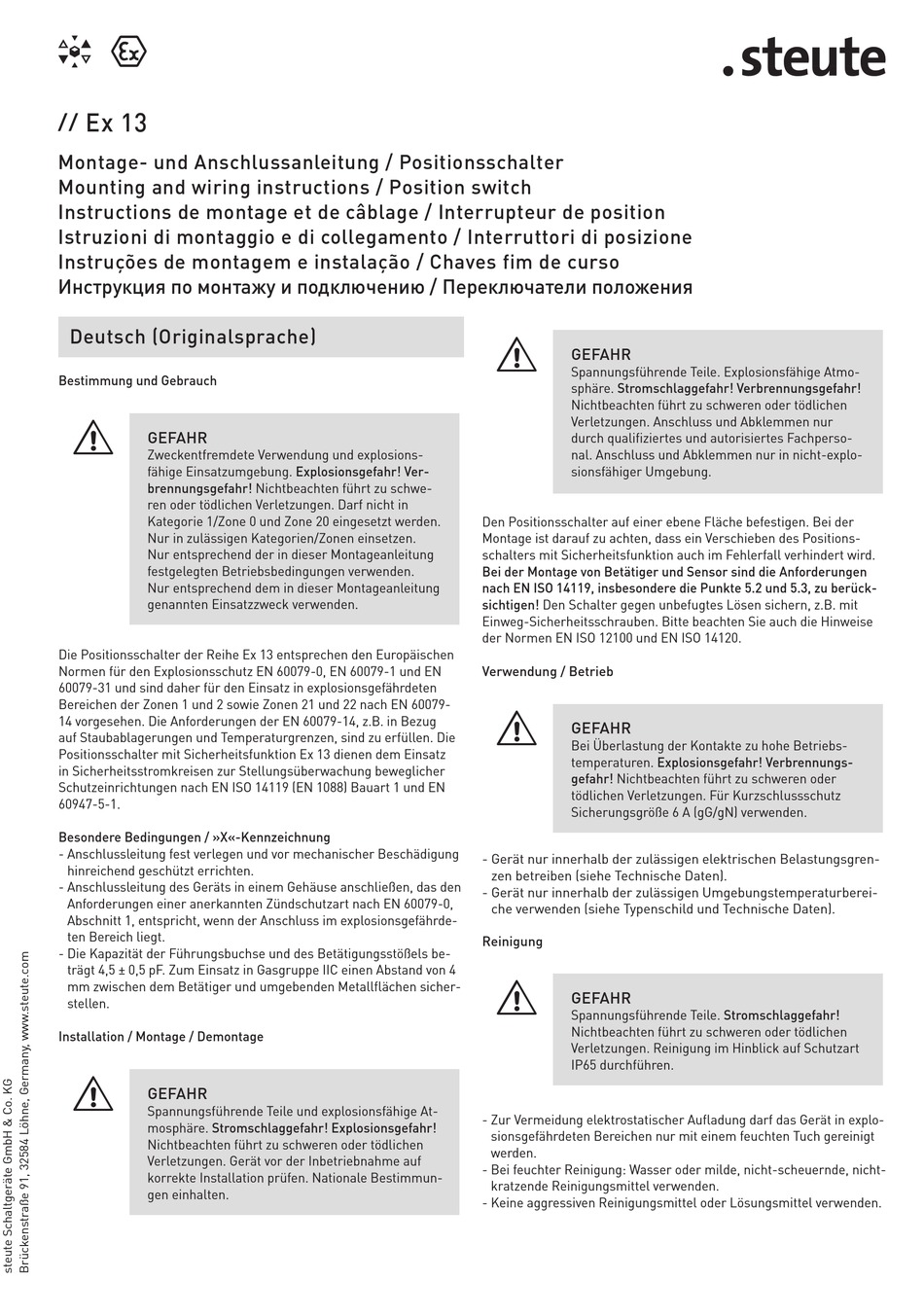

Ex 13
//
Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e di collegamento / Interruttori di posizione
Instruções de montagem e instalação / Chaves fim de curso
Инструкция по монтажу и подключению / Переключатели положения
Deutsch (Originalsprache)
Bestimmung und Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung. Explosionsgefahr! Ver-
brennungsgefahr! Nichtbeachten führt zu schwe-
ren oder tödlichen Verletzungen. Darf nicht in
Kategorie 1/Zone 0 und Zone 20 eingesetzt werden.
Nur in zulässigen Kategorien/Zonen einsetzen.
Nur entsprechend der in dieser Montageanleitung
festgelegten Betriebsbedingungen verwenden.
Nur entsprechend dem in dieser Montageanleitung
genannten Einsatzzweck verwenden.
Die Positionsschalter der Reihe Ex 13 entsprechen den Europäischen
Normen für den Explosionsschutz EN 60079-0, EN 60079-1 und EN
60079-31 und sind daher für den Einsatz in explosionsgefährdeten
Bereichen der Zonen 1 und 2 sowie Zonen 21 und 22 nach EN 60079-
14 vorgesehen. Die Anforderungen der EN 60079-14, z.B. in Bezug
auf Staubablagerungen und Temperaturgrenzen, sind zu erfüllen. Die
Positionsschalter mit Sicherheitsfunktion Ex 13 dienen dem Einsatz
in Sicherheitsstromkreisen zur Stellungsüberwachung beweglicher
Schutzeinrichtungen nach EN ISO 14119 (EN 1088) Bauart 1 und EN
60947-5-1.
Besondere Bedingungen / »X«-Kennzeichnung
- Anschlussleitung fest verlegen und vor mechanischer Beschädigung
hinreichend geschützt errichten.
- Anschlussleitung des Geräts in einem Gehäuse anschließen, das den
Anforderungen einer anerkannten Zündschutzart nach EN 60079-0,
Abschnitt 1, entspricht, wenn der Anschluss im explosionsgefährde-
ten Bereich liegt.
- Die Kapazität der Führungsbuchse und des Betätigungsstößels be-
trägt 4,5 ± 0,5 pF. Zum Einsatz in Gasgruppe IIC einen Abstand von 4
mm zwischen dem Betätiger und umgebenden Metallflächen sicher-
stellen.
Installation / Montage / Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige At-
mosphäre. Stromschlaggefahr! Explosionsgefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Gerät vor der Inbetriebnahme auf
korrekte Installation prüfen. Nationale Bestimmun-
gen einhalten.
=
GEFAHR
Spannungsführende Teile. Explosionsfähige Atmo-
sphäre. Stromschlaggefahr! Verbrennungsgefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Anschluss und Abklemmen nur
durch qualifiziertes und autorisiertes Fachperso-
nal. Anschluss und Abklemmen nur in nicht-explo-
sionsfähiger Umgebung.
Den Positionsschalter auf einer ebene Fläche befestigen. Bei der
Montage ist darauf zu achten, dass ein Verschieben des Positions-
schalters mit Sicherheitsfunktion auch im Fehlerfall verhindert wird.
Bei der Montage von Betätiger und Sensor sind die Anforderungen
nach EN ISO 14119, insbesondere die Punkte 5.2 und 5.3, zu berück-
sichtigen! Den Schalter gegen unbefugtes Lösen sichern, z.B. mit
Einweg-Sicherheitsschrauben. Bitte beachten Sie auch die Hinweise
der Normen EN ISO 12100 und EN ISO 14120.
Verwendung / Betrieb
=
GEFAHR
Bei Überlastung der Kontakte zu hohe Betriebs-
temperaturen. Explosionsgefahr! Verbrennungs-
gefahr! Nichtbeachten führt zu schweren oder
tödlichen Verletzungen. Für Kurzschlussschutz
Sicherungsgröße 6 A (gG/gN) verwenden.
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgren-
zen betreiben (siehe Technische Daten).
- Gerät nur innerhalb der zulässigen Umgebungstemperaturberei-
che verwenden (siehe Typenschild und Technische Daten).
Reinigung
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Reinigung im Hinblick auf Schutzart
IP65 durchführen.
- Zur Vermeidung elektrostatischer Aufladung darf das Gerät in explo-
sionsgefährdeten Bereichen nur mit einem feuchten Tuch gereinigt
werden.
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde, nicht-
kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden.
