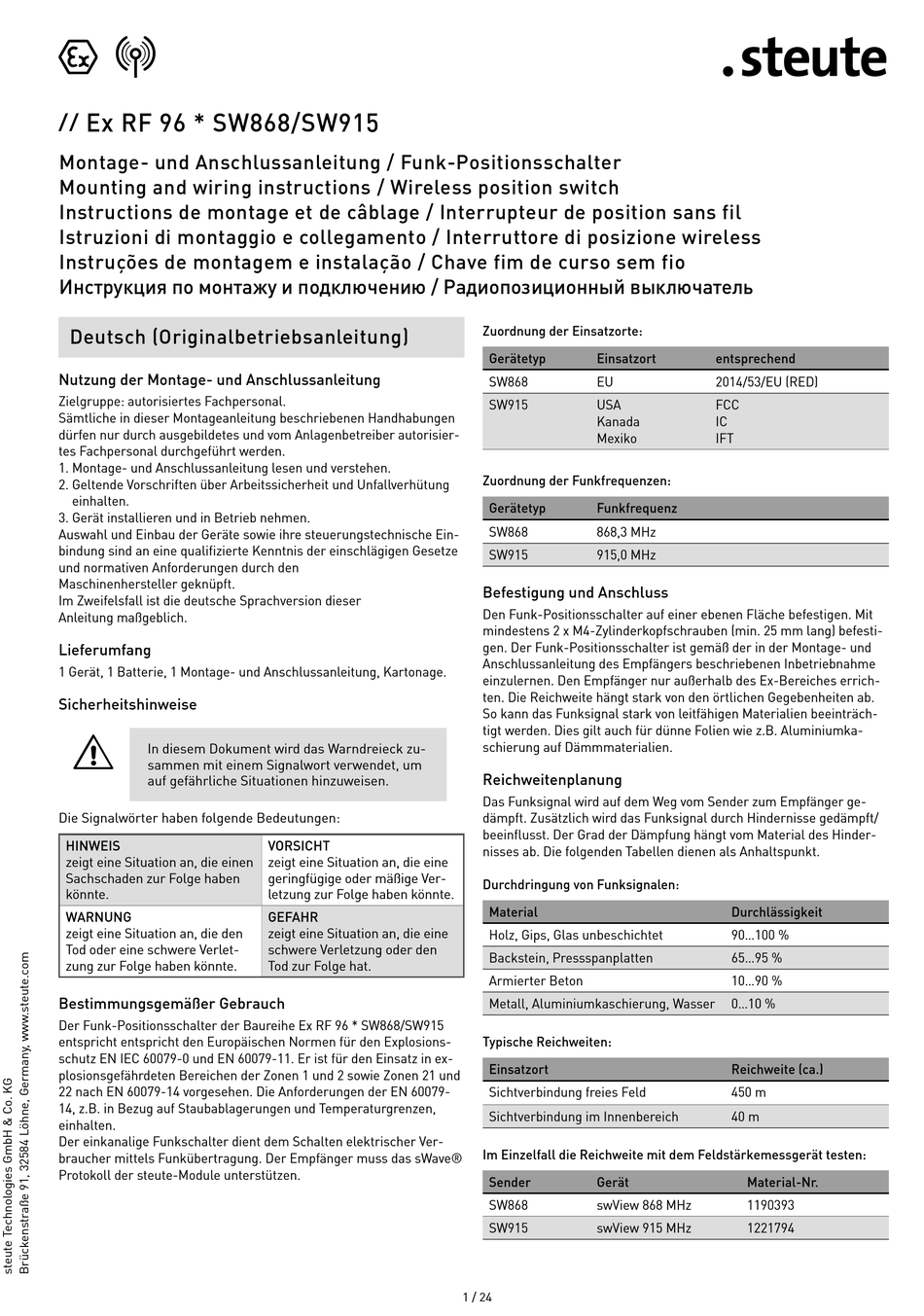

Ex RF 96 * SW868/SW915
//
Montage- und Anschlussanleitung / Funk-Positionsschalter
Mounting and wiring instructions / Wireless position switch
Instructions de montage et de câblage / Interrupteur de position sans fil
Istruzioni di montaggio e collegamento / Interruttore di posizione wireless
Instruções de montagem e instalação / Chave fim de curso sem fio
Инструкция по монтажу и подключению / Радиопозиционный выключатель
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
1 Gerät, 1 Batterie, 1 Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Bestimmungsgemäßer Gebrauch
Der Funk-Positionsschalter der Baureihe Ex RF 96 * SW868/SW915
entspricht entspricht den Europäischen Normen für den Explosions-
schutz EN IEC 60079-0 und EN 60079-11. Er ist für den Einsatz in ex-
plosionsgefährdeten Bereichen der Zonen 1 und 2 sowie Zonen 21 und
22 nach EN 60079-14 vorgesehen. Die Anforderungen der EN 60079-
14, z.B. in Bezug auf Staubablagerungen und Temperaturgrenzen,
einhalten.
Der einkanalige Funkschalter dient dem Schalten elektrischer Ver-
braucher mittels Funkübertragung. Der Empfänger muss das sWave®
Protokoll der steute-Module unterstützen.
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
Zuordnung der Einsatzorte:
Gerätetyp Einsatzort
SW868 EU
SW915 USA
Kanada
Mexiko
Zuordnung der Funkfrequenzen:
Gerätetyp Funkfrequenz
SW868 868,3 MHz
SW915 915,0 MHz
Befestigung und Anschluss
Den Funk-Positionsschalter auf einer ebenen Fläche befestigen. Mit
mindestens 2 x M4-Zylinderkopfschrauben (min. 25 mm lang) befesti-
gen. Der Funk-Positionsschalter ist gemäß der in der Montage- und
Anschlussanleitung des Empfängers beschriebenen Inbetriebnahme
einzulernen. Den Empfänger nur außerhalb des Ex-Bereiches errich-
ten. Die Reichweite hängt stark von den örtlichen Gegebenheiten ab.
So kann das Funksignal stark von leitfähigen Materialien beeinträch-
tigt werden. Dies gilt auch für dünne Folien wie z.B. Aluminiumka-
schierung auf Dämmmaterialien.
Reichweitenplanung
Das Funksignal wird auf dem Weg vom Sender zum Empfänger ge-
dämpft. Zusätzlich wird das Funksignal durch Hindernisse gedämpft/
beeinflusst. Der Grad der Dämpfung hängt vom Material des Hinder-
nisses ab. Die folgenden Tabellen dienen als Anhaltspunkt.
Durchdringung von Funksignalen:
Material
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten:
Einsatzort
Sichtverbindung freies Feld
Sichtverbindung im Innenbereich
Im Einzelfall die Reichweite mit dem Feldstärkemessgerät testen:
Sender Gerät
SW868 swView 868 MHz
SW915 swView 915 MHz
1 / 24
entsprechend
2014/53/EU (RED)
FCC
IC
IFT
Durchlässigkeit
90...100 %
65...95 %
10...90 %
0...10 %
Reichweite (ca.)
450 m
40 m
Material-Nr.
1190393
1221794
