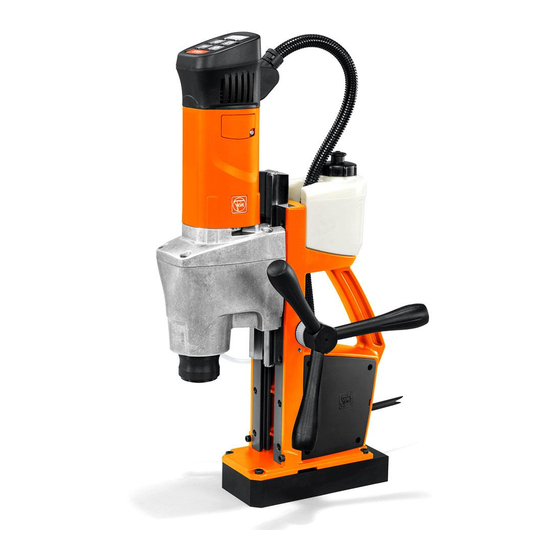

Fein KBM 50 Q Manual

Hide thumbs Also See for KBM 50 Q:

Advertisement

Quick Links

Fein Repair Tool
KBM 50 Q (X)
Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung.
MVK 03 / 07
Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.

Advertisement

Chapters

loading
Need help?

Need help?

Do you have a question about the KBM 50 Q and is the answer not in the manual?

Questions and answers

Related Manuals for Fein KBM 50 Q

Summary of Contents for Fein KBM 50 Q

  • Page 1 Fein Repair Tool KBM 50 Q (X) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.

  • Page 2: Table Of Contents

    Maintenance Electrical Functional Testing Disassembly of the Core Drill Unit Assembly of the Core Drill Unit Tools Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 3 , we mounting a Helicoil – insert in the gear box serially since Mai 2010. ( siehe picture ) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.

  • Page 4: Technical Data

    11000 Drilling depth max. with core drill Height (drill jigs) Stroke (adjustable) 135-310 Magnetic foot dimension  Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.

  • Page 5: Maintenance

    The law governing technical working equipment (Device Safety Law) applies in terms of proper use. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 6 Allow new carbon brushes to run for 15 minutes without load. Use only original FEIN carbon brushes! Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.

  • Page 7: Electrical Functional Testing

    Test data 3.4. Test devices and auxiliary materials 3.5. Wiring diagram 3.6. Safety test 3.7. Functional test Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 8  The motor switches off after 10 seconds. The motor must be run at idle for about 60 seconds before the test. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 9 If the magnetic foot is defective, no further tests are possible. Because of magnetic foot monitoring, the motor cannot be turned on. Connect the spare magnetic foot. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 10 X8. Measure idle speed or voltage Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 11  Measure voltage on X7.1 and X7.2. The reasons listed here all result in the automatic startup disable being activated Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 12  Measure idle current (gears, bearing, vibrations, etc.) Commutator or carbon  Visual inspection for brush sparking brushes defective Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 13  Check again after replacing - power cord was plugged in with damaged master switch electronics and motor switch Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 14 The drill shaft of the drill motor is pressed against the dynamometer by means of a slewing ring. Nominal voltage, DC. Measured on the power supply line and KBM 50 Q standing on a ground steel plate (St37/500 250 25 mm). Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung.
  • Page 15 (dimensions in mm: ca.. 500x250x25)  Isolating transformer, adjustable (for testing the motor without electronics at 145 V AC) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 16 Fein Repair Tool 3.5. Circuit diagram / connection diagram X7.1 X7.2 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 17 Measurement points: gear head and screws (270) against L1/N test. Test time: 3 sec Test voltage: 1000 V AC Triggering current: 5 mA Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 18 Fein Repair Tool 3.7. Functional test Set both switches to the “0” position. Connect KBM 50 Q to the power supply (230 V/50 Hz). Turn on the master switch and motor switch. Idle current test: min. 2.25 A max. 2.88 A...

  • Page 19: Disassembly Of The Core Drill Unit

    Drill motor - loosen the drill rig 4.3. Drill motor - gear 4.4. Motor housing 4.5. Drill rig Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.

  • Page 20: Preparation

    4.0. Preparation Disconnect >>> pull the plug <<< Set switch to “OFF” position Remove accessory clamped in place. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.

  • Page 21: Drill Motor - Loosen The Drill Rig

    Remove the upper flat-headed screw (810) Loosen the clamping lever (620) and lift the drill motor (10-620) up and out. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.

  • Page 22: Drill Motor - Gear

    4. Remove the locking ring (450), spur wheel (440) and feather key (470) remove the locking ring (420). (Remove the grease). Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 23 - (21-00, 21-02) Remove the bearing (100, 290) with the Kukko bearing inside remover. -Fork wrench SW:12,14,22 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 24 , sleeve (340) and the compression spring (330) Caution: All parts are under tension from the compression spring. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 25 (190). (Take the carbon brushes out of the brush holder and pull out the cable.) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.

  • Page 26: Motor Housing

    Remove the field magnet (20) from the motor housing (10) Caution: Cables must not be left hanging anywhere! Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 27 (64107026000) •Clamping body D19 Remove the groove ball bearing (50) with the removal tool. (64107019007) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 28 Pry out the radial shaft seal ring (110) with a screw driver. (slotted) •Socket wrench Pull out the hose socket (600) (SW 7) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.

  • Page 29: Drill Rig

    (730) . Remove the guide (800) , lifting it upward. Dismount the guide strip (720) completely. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 30 After you have removed the cylinder screws (890) , take the magnetic foot (880) out of the housing (700) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.

  • Page 31: Assembly Of The Core Drill Unit

    Motor housing 5.3. Drill motor - gear - Quick IN 5.4. Drill motor connecting to the drill rig Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 32 0 40 106 0100 Lightly grease the gear rack (780) with grease 0 40 101 0100 4. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 33 SW 2.5, 3, 4 Secure threaded pins in place (760) with Loctite 222! •Loctite 222 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 34 Tools: screw (890) and lock washer (770) •Allen wrench SW 4 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 35 Push the Off switch (1010) into the housing (900) •Flat pliers •Pipe grip Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 36 (990) according to the circuit diagram. •Flat pliers Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 37 •Ball bearing attachment Push the insulating sleeve (150) and magnet ring (160) on manually. D = 19 (64107019007) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 38 Ø=31.9 mm Caution: Screw in only lightly! Tip: Warm up the intermediate gear case around about 80°C. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 39 Set the air guide ring (30) in place in the motor housing (note position). Tools: •Spindle press •Sleeve (E/I/H/59.5/54/65) •Cable hook Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 40 Screw the intermediate gear case (90) together with the motor housing (10, 140). Caution! Seal the screw heads with Loctite 574. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 41 Connect all cables according to the circuit diagram and to the tension relief element on the labyrinth of the electronic speed controller (170) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 42 . Draw all cables along by pulling on the ends of the cables. Fasten the cover (210) with two screws (270) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 43 . Lightly grease the bore hole for the balls (390) and set the •Vice •Soft clamping balls (390) in place. claw Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 44 ! Check function with a screwdriver or other tool ! Secure the clamping sleeve (400) in place with a locking ring (410) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 45 (450) (inner, straight) •Seeger ring tongs (outer, straight) •Spindle press Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 46 (460) (290) Insert the cylinder pin in the switching groove of the switching wheel (540) (480) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 47 •Allen wrench with cylinder screws (590) and lock washers (580) (SW 4) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 48 . Pull all cables through and push the protective hose (240) in as far as it will go up to the stop. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 49 Fasten the cover (1050) in place with a oval head screw (1080) screwdriver •Slotted screw- driver, 1.2  6.5 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.

  • Page 50: Tools

    All mechanical tools 6.2. Special tools / technical drawings 6.3. Types of grease and quantities 6.4. Adhesives ,sealants Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 51 •Bearing pressing ring ED = 27 mm Commercially available •Bearing pressing ring ED = 21 mm Commercially available Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 52 Ø 45,0 Weldpoints Press-on fixture For fastening the armature securely in place (40) 6 41 01 019 008 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 53 (permanent use), KBS and 32132007189 Groove ball NLGI: 00 Tin 4500 g bearing: Item. 32132010182 No. 100, 290 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 54 M16, fine threads<M36, -55C to +150C, hand tight 15-30 min, final tightness 3hrs., storage time min 12 months Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 55 Nov. 2005 In the course of a product optimization a reconstruction sentence became from November, 2005 for elektr. speed regulator for the KBM 50 Q introduced. With it the designation of the engine has also changed, now KBM 50 QX.
  • Page 56 Fein Repair Tool 7.1. Main switch Main switch new Main switch old Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 57 Fein Repair Tool 7.2. Elektronic Elektronic new Elektronic old Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 58 Connection of new Motor switch on the new elektronic Connection of Motor switch on the old elektronic Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 59 Fein Repair Tool 7.4. Connection plan new Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
  • Page 60 Fein Repair Tool 7.5. Trouble shooting Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtsanmeldung. MVK 03 / 07 Jede Verfügungsbefugnis wie Kopieren und Weitergaberecht liegt bei FEIN.
