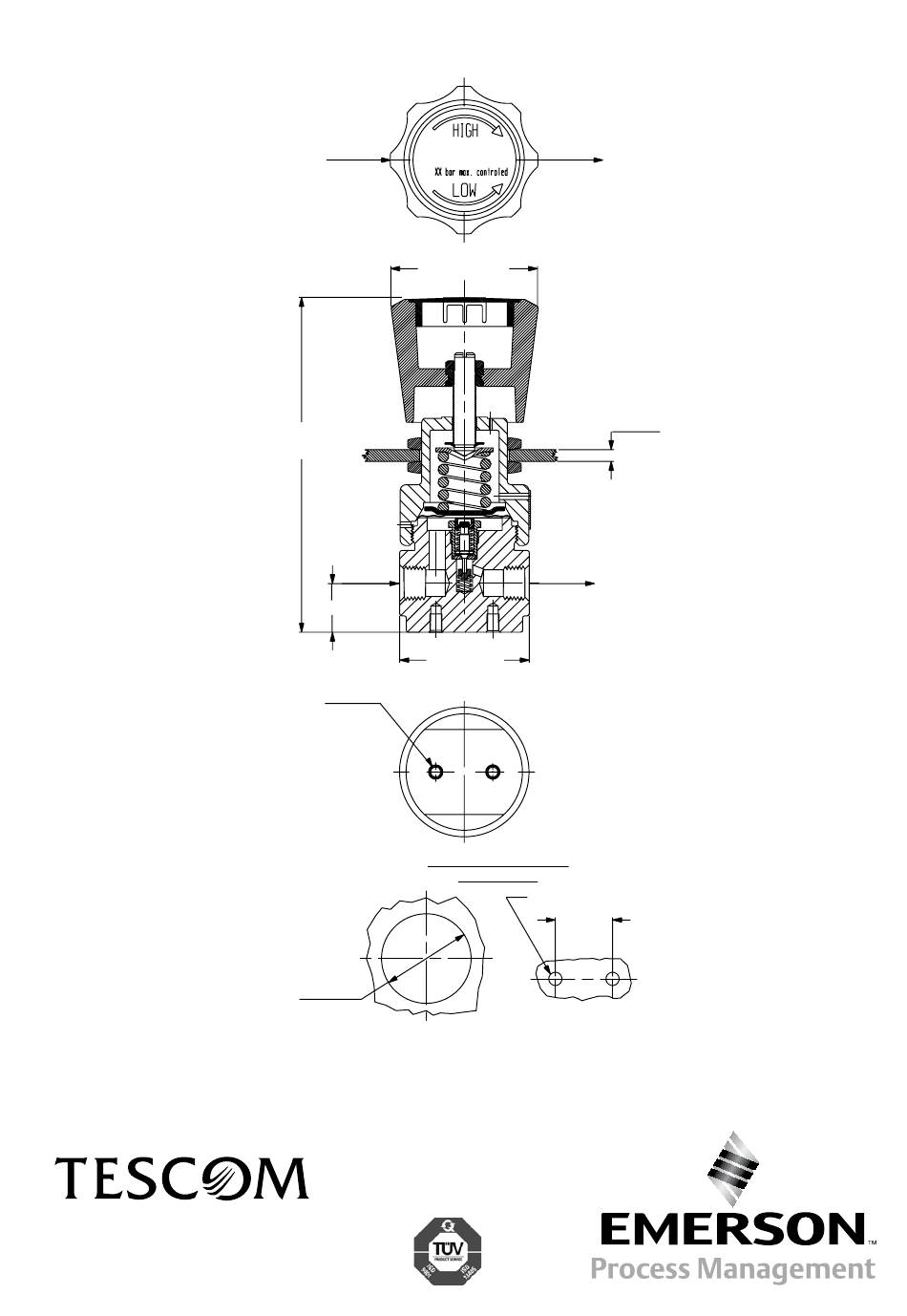

6.2 einbauzeichnung 44-2300
Maße in mm (inch)/
Dimensions in mm (inch)
TESCOM EUROPE GMBH & CO. KG
An der Trave 23 - 25 • D-23923 Selmsdorf • Germany
Tel: +49 (0) 3 88 23 / 31-0 • Fax: +49 (0) 3 88 23 / 31-199
eu.tescom@emerson.com • www.tescom-europe.com
05/08 GA D44320 AEZ. 04
Eingang/
Inlet
TESCOM EUROPE
ø 57,7 (2.27)
ø136,7 (5.38)
ø 124,0 (4.88)
Eingang/
Inlet
19,1 (0.75)
ø 50,3 (1.98)
2 x M5
7 max. tief
(0.28 max. thk.)
Befestigungsborhbild/
ø 34,8 (1.37)
6.2 Installation drawing 44-2300
Ausgang/
Outlet
Schalttafel
4,5 dick mit 2 Befestigungsmuttern
12,7 dick mit 1 Befestigungsmutter
Bestell-Nr. Befestigungsmutter
P/N 8686-1
Panel (ref.)
4,5 (0.18) max. thk. with 2 lock nuts
12,7 (0.5) max. thk. mit 1 lock nut
Panel nuts optional
order seperately as P/N 8686-1
Ausgang/
Outlet
Panel cut-out
2 x 5,2 (0.203)
22,2
(0.875)
