Page 1

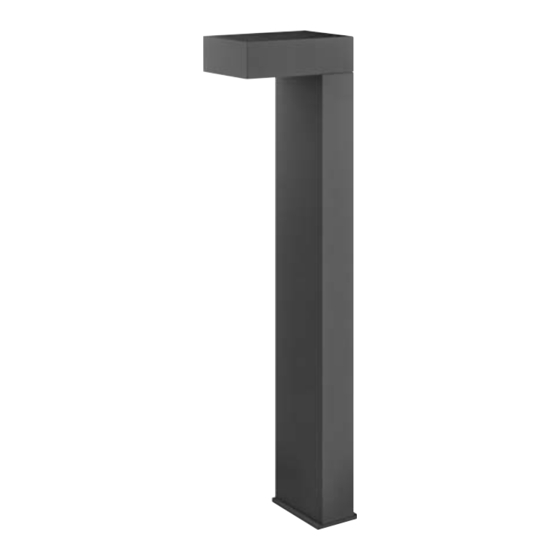

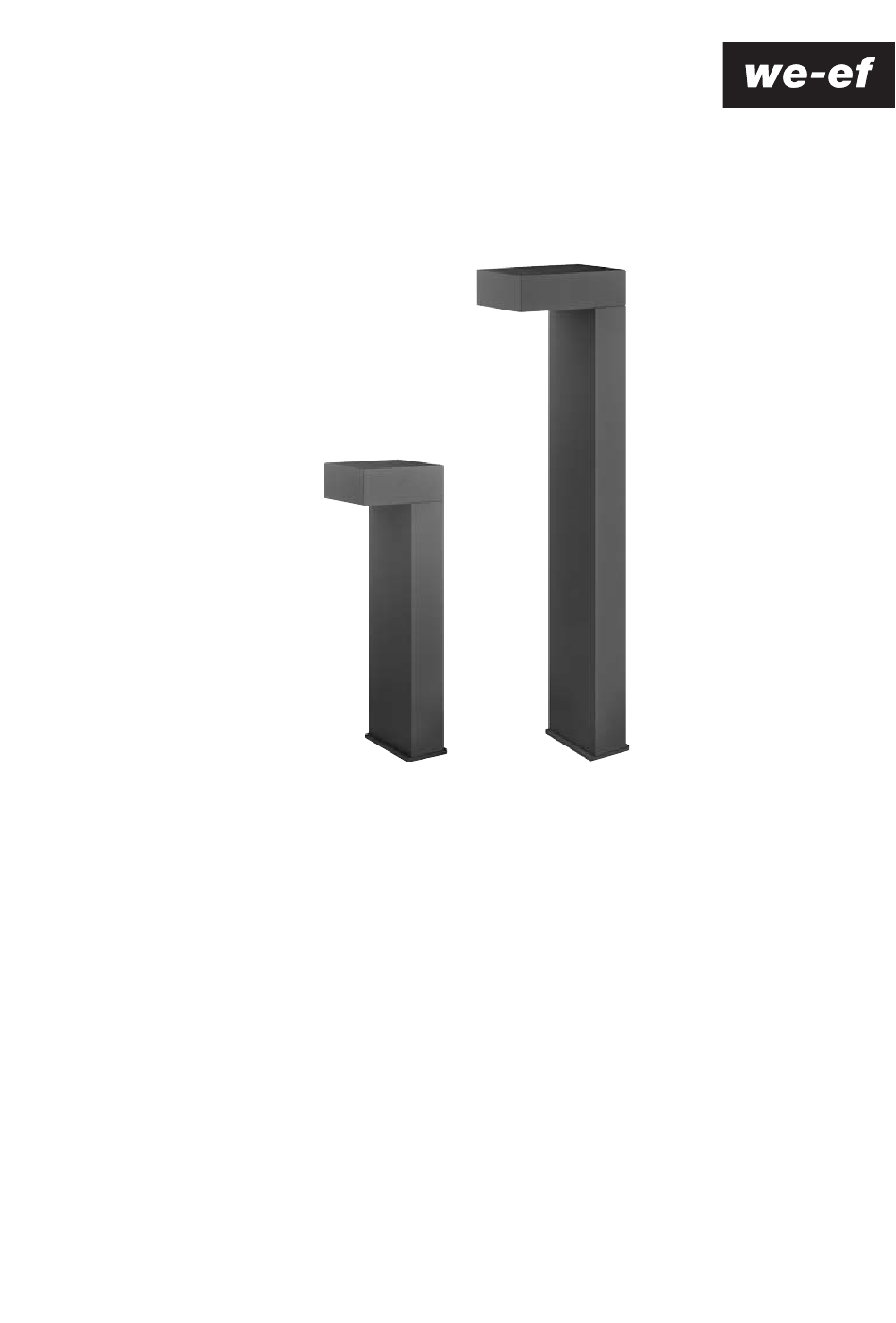

WE-EF LEUCHTEN Montage- und Wartungshinweise für Pollerleuchten Serie PSY400 Installation and Maintenance Instructions for Bollards PSY400 Series...
Page 4
2) Entfernen Sie die Senkschrauben J vom Kopf K mit 2) Remove countersunk screws J from head K with Torx 25. Torx 25. 3) Die versenkten Schrauben N mit Torx 30 lösen. 3) Loosen the countersunk bolts N with Torx 30. 4) Leuchtenkopf K abnehmen und unter dem Arm halten, 4) Remove luminaire head K and hold under arm, pull Stecker L/M herausziehen und trennen.
Page 5
5) Profil A vom Standrohr B entfernen. 5) Remove sleeve A from post B. 6) Vergleichen Sie die örtliche Spannung und Frequenz 6) Check that rating shown on the luminaire label con- mit den Daten auf dem Leistungsschild. forms with the mains electrical supply. 08/18 IP66 (Beispiel) (example)
Page 6
8) Die Schrauben D vom Erdkabelübergangskasten 8) Loosen screws D from the earth cable connecting box lösen und den Deckel E abnehmen. and remove cover E. 9) Die Anschlussleitung auf die gewünschte Länge kür- 9) Cut connecting cable to the required length. Loosen zen.
Page 7
12) Leuchtenkopf K unter dem Arm halten, Stecker L/M 12) Hold luminaire head K under arm, reconnect plug wieder verbinden und Leuchtenkopf K auf Profil A L/M and place luminaire head K on profile A and aufsetzen und die Ausrichtung überprüfen. check for alignment.
