Einstellungen

5 Einstellungen
Vorsicht bei Einstellungsarbeiten! Verletzungsgefahr der Hände!
Schutzhandschuhe verwenden.

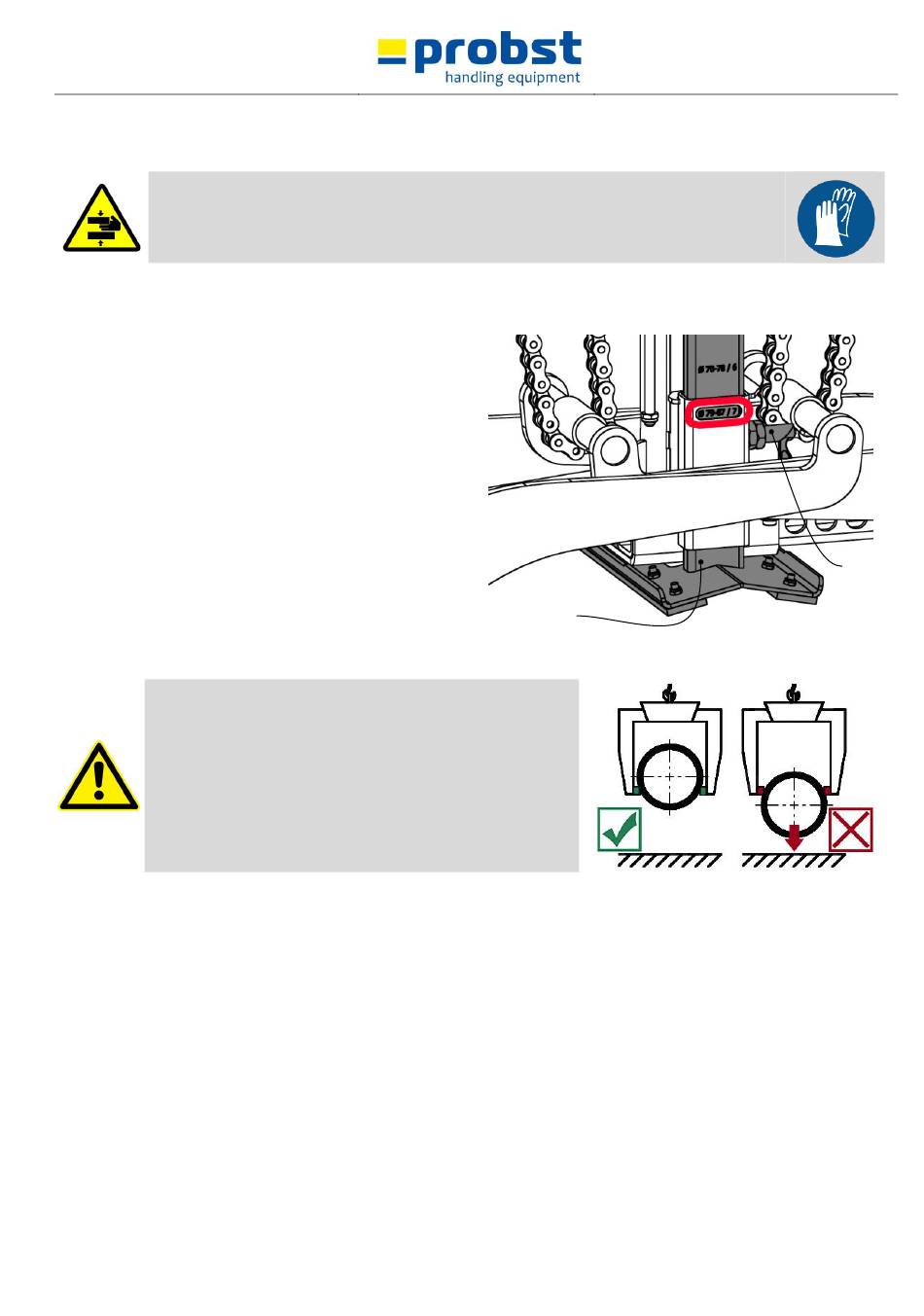

5.1 Einstellung der höhenverstellbaren Auflage
Die Einstellung der höhenverstellbaren Auflage erfolgt
folgendermaßen:
1. Messen des Rohr-Außendurchmessers in cm
2. Federriegel (A) nach oben ziehen und um 180°
verdrehen
3. Rechteckrohr (B) verschieben, bis die richtige
Eintauchtiefe eingestellt ist (siehe Sichtfenster)
4. Federriegel (A) wieder nach oben ziehen und um
180° verdrehen
5. Rechteckrohr (B) solange hin- und herschieben, bis
der Federriegel in das entsprechende Loch einrastet.
Die höhenverstellbare Auflage muss immer so eingestellt sein,
dass die Greifbacken das Betonrohr immer unterhalb der
Mitte greifen! Ansonsten besteht Rutschgefahr!
5450.0006
B
V1
Abb. 1
13 / 21
A
DE
