Summary of Contents for Textron Klauke MAP215CFB

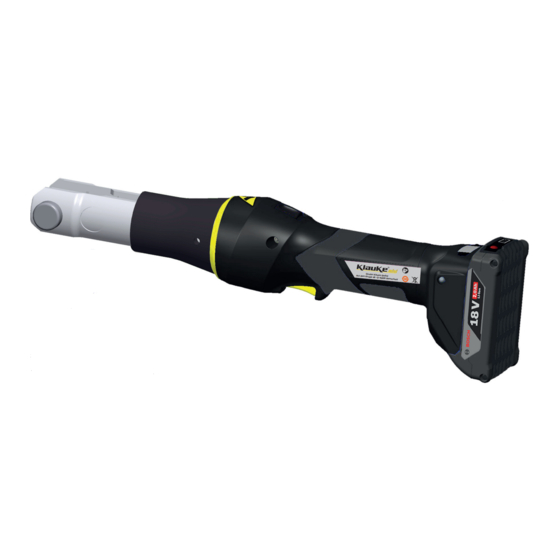

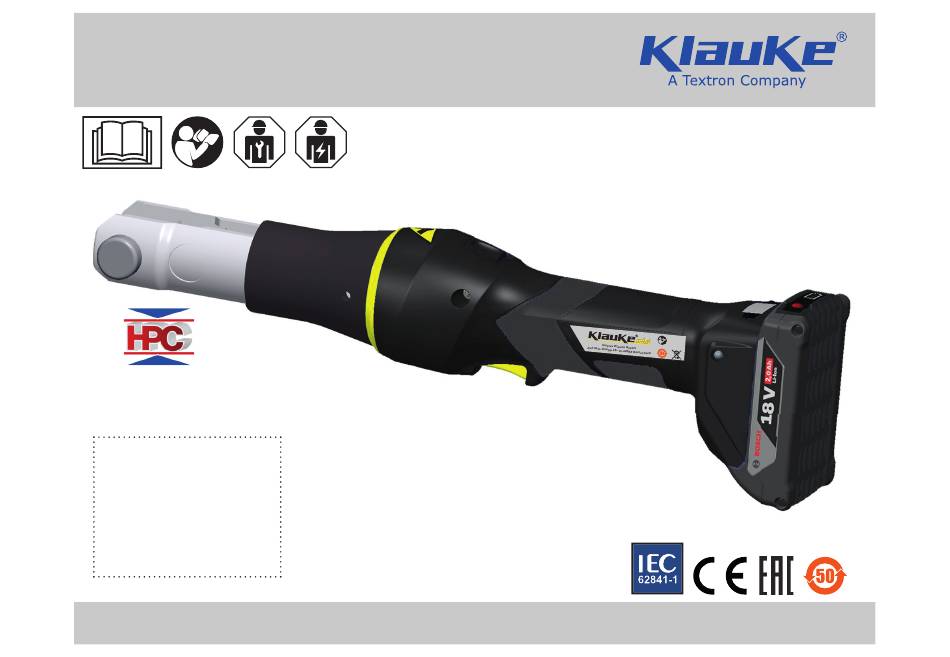

- Page 1 System Verbindungen mit Power of Partnership MAP215CFB Hydraulic Pressure Check Serialnumber HE16813_A © 11/2017 R&D-2 Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid Telefon ++49 +2191-907-0 • Telefax ++49 +2191-907-141 • www.klauke.com...
- Page 2 MAP215CFB WARNING Auf dem Knapp 46 Read all safety warnings, instruc- D-42855 Remscheid tions, illustrations and specifi ca- batch# e.g. 304711 tions provided with this power tool. datecode e.g. L = 2017; N = Jan. consecutive# e.g. „142“ = tool # 142 Failure to follow all instructions listed datecode below may result in electric shock,...
- Page 3 MAP215CFB 74,5 146,5 <70dB <2,5m/s +40°C -10°C 15 kN MAP215CFB Gustav Klauke GmbH Auf dem Knapp 46 D-42855 Remscheid Pressing tool 15 kN 18VDC General WORK SERVICE DON´T DO HE16813_A © 11/2017 safety rules...
- Page 4 MAP215CFB Scope of accessories Applications max. 22 mm * Stainless steel, steel (28 mm upon request) Copper, copper alloys max. 28 mm * Multi-layer composite pipe/PEX pipe max. 32 mm* * These values are system-related Please contact your system supplier for binding information WE (MP32) Achtung Beachten Sie die Einhaltung der zum Zeitpunkt der Installation/Verlegung allgemein gültigen Installations/Verlegeanleitungen und der Betriebs-, Bedie-...
- Page 5 MAP215CFB PROFILE DIM XX General safety rules General WORK SERVICE DON´T DO HE16813_A © 11/2017 safety rules...
- Page 6 MAP215CFB General WORK SERVICE DON´T DO HE16813_A © 11/2017 safety rules...
- Page 7 MAP215CFB PROFILE DIM XX General safety rules WE (MP32) General WORK SERVICE DON´T DO HE16813_A © 11/2017 safety rules...
- Page 8 MAP215CFB General WORK SERVICE DON´T DO HE16813_A © 11/2017 safety rules...
- Page 9 MAP215CFB on/off 350° max. > 350° STOP ® General WORK SERVICE DON´T DO HE16813_A © 11/2017 VIII safety rules...
- Page 10 MAP215CFB page XIII 20 sec/5Hz MAIL TO: 15 min. ® WEEE-Abholung@ RESTART Klauke.Textron.com SAFETY 2 years or 10.000 cycles ® General WORK SERVICE DON´T DO HE16813_A © 11/2017 safety rules...
- Page 11 MAP215CFB Error codes: 1 Overcurrent fuse NEXT SERVICE: Cycles 2 Overcurrent comparator 9826 OP (until next service) 3 Overheat board 4 Overheat battery 5 Battery empty, operation stop Since manufacturing: 6 Faulty crimp TOTAL: motor in operation operating houres t = 0 7 Faulty crimp Q = 21 12 Ah...
- Page 12 MAP215CFB ® Klauke i-press Software www.klauke.com/connectivity ® Klauke i-press 30% max. ≤ 20 sec. > 20 sec. ≤ 20 sec. REPEAT General WORK SERVICE DON´T DO HE16813_A © 11/2017 safety rules...
- Page 13 MAP215CFB #1 609 92A 19R Ladegerät GAL 3680 CV GAL 1880 CV #1 609 92A 0F3 Li-ion Sachnummer 2 607 225 ... 2 607 225 9.. 2 607 226 ... 2 607 226 0.. Akku-Ladespannung (auto- Loading Full matische Spannungserkennung) 14,4–36 14,4–18 Ladestrom...
- Page 14 MAP215CFB Tab. 1 Wann/When/Quand/ Warum/Why/Pourqoui/ Quando/cuándo/ Porquê/ ¿por qué?/ Wanneer/Когда Waarom/Причина/ это происходит/Kiedy Dlaczego nach Arbeitsvorgang after working cycle après opération de travail Después del proceso de trabajo após o processo de trabalho 20 sec na bedrijfscyclus после цикла опрессовки po zakończeniu pracy nach Arbeitsvorgang after working cycle...
- Page 15 Handgeführtes batteriebetriebenes Elektrowerkzeug Typ MAP215CFB (D) CE-´17 - Konformitätserklärung. Wir erklären in alleiniger Verantwortlichkeit, daß dieses Produkt mit den fol- (N) CE-´17 - Konformitetserklæring. Vi erklærer på eget ansvarlighet at dette produkt er i overensstemmelse med genden Normen oder normativen Dokumenten übereinstimmt: EN 62841-1, EN ISO 12100, EN ISO 13857, følgende standarder eller standard-dokumenter: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 28662-1, EN 349, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 gemäß...
- Page 16 Handgeführtes batteriebetriebenes Elektrowerkzeug Typ MAP215CFB (D) CE-´17 - Konformitätserklärung RED. Wir erklären in alleiniger Verantwortlichkeit, daß dieses Produkt mit (SK) CE-´17 - Prehlásenie o zhode RED. Prehlasujeme na vlastnú zodpovednosť, že tieto produkty sú v súlade s den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60950-1, EN 301489-1, EN 301489-17, nasledovnými normami: EN 60950-1, EN 301489-1, EN 301489-17, EN 300328 V1.9.1, EN 62479 a v zhode so EN 300328 V1.9.1, EN 62479 gemäß...
