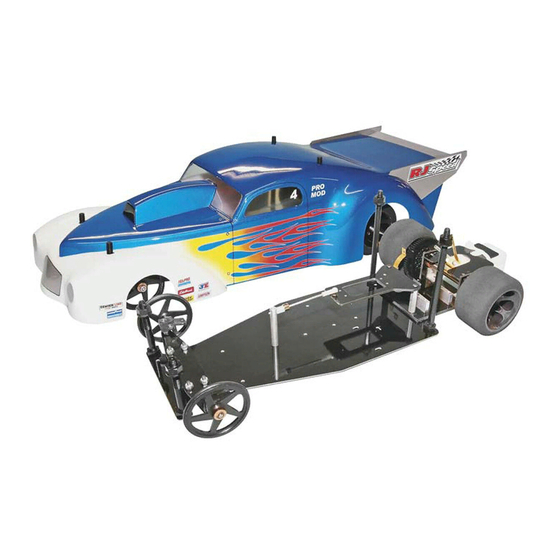

THANKS FOR BUYING RJ SPEED'S NITRO DRAG KIT . IT IS A LITEWEIGHT CAR MADE FOR STRAIGHT LINE
DRAG RACING AND CAN BE BROKEN IF RUN INTO SOLID OBJECTS AT HIGH SPEED. YOU WILL NEEDTO PUR-
CHASE A .12 TO.18 SIZE SMALL BLOCK ENGINE, CLUTCH SETUP, AND EXHAUST SYSTEM. SEE OUR SEPA-
RATE SHEET FOR INFORMATION AND SUGGESTIONS. IT REQIURES A 2 CHANNEL RADIO WITH 2 SERVOS .
(STANDARD OR MINI SERVOS WILL WORK FOR THE THROTTLE AND STEERING ). YOU WILL NEED A SMALL
PAIR OF PLIERS, AND A 1/4" WRENCH OR NUTDRIVER. HEX WRENCHES TO FIT THE SOCKET HEAD SCREWS
ARE INCLUDED . YOU WILL ALSO NEED PAINT FOR THE LEXAN BODY AND WING, AS WELL AS NITRO FUEL
FOR THE ENGINE. TAKE YOUR TIME WITH THE ASSEMBLY TO MAKE SURE IT IS DONE RIGHT. REFER TO THE
WRITTEN INSTRUCTIONS , PICTURES, AND EXPLODED VIEW DRAWINGS

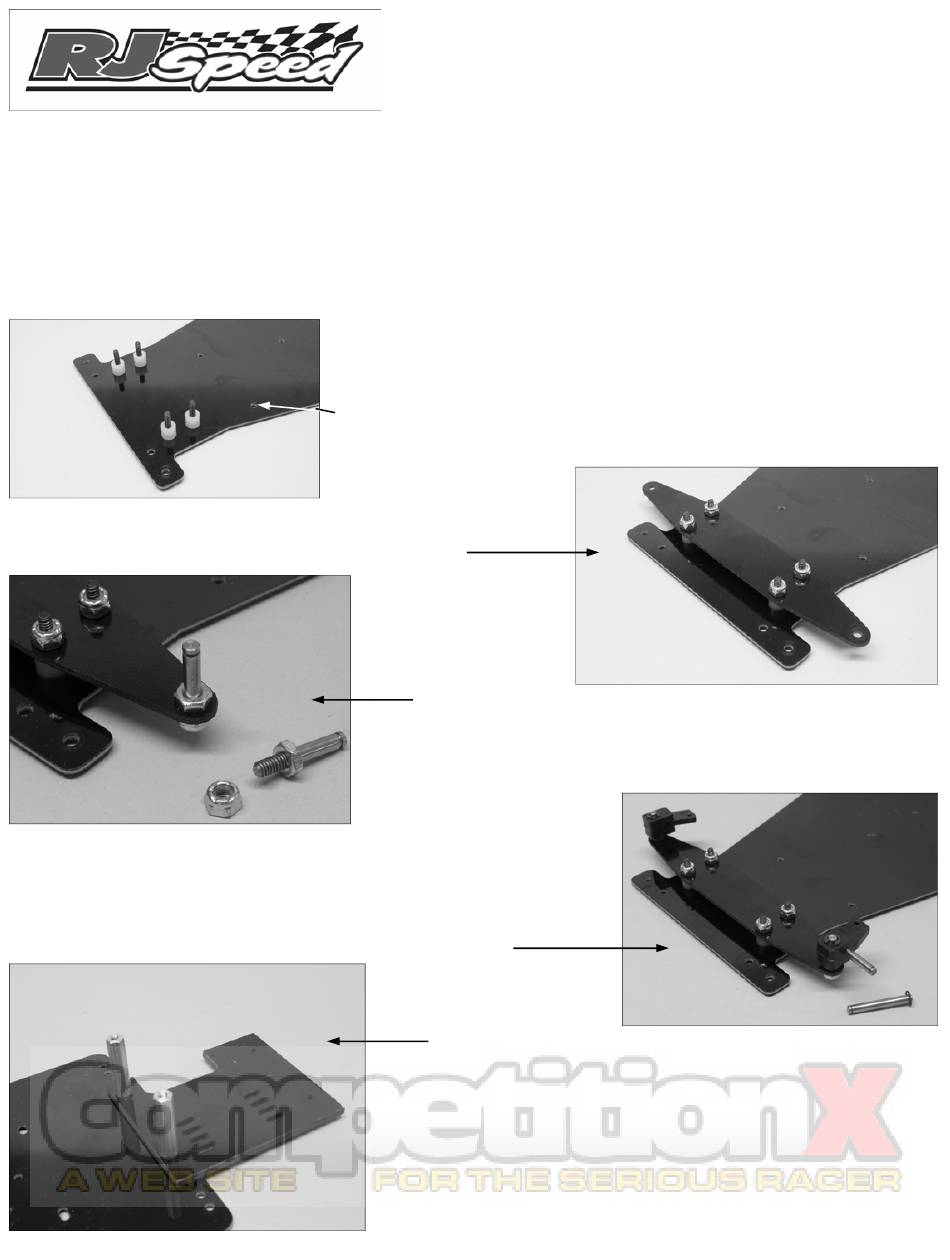

STEP 2 ADD THE FRONT AXLE PLATE ON THE FOUR SCREWS
AND RETAIN WITH FOUR LOCKNUTS.
STEP 4 PUT A DROP OF LIGHT OIL OR SILICONE LUBE ON EACH
KINGPIN AND INSTALL A STEERING BLOCK ON EACH ONE WITH
THE ANGLED PORTION POINTING IN. RETAIN EACH ONE WITH AN E-
CLIP. SNAP AN E-CLIP ON ONE END OF EACH STUB AXLE AND
PUSH THEM INTO THE STEERING BLOCKS FROM THE INSIDE.
2101
NITRO PRO STOCK DRAG KIT
2104
STEP 1 OPEN BAG 1 AND BAG 2 PLACE FOUR SPACERS THRU THE
HOLES NEAR THE FRONT OF THE CHASSIS AND ADD A NYLON
SPACER ON EACH. TO DETERMINE WHICH SIDE IS THE TOP OF THE
CHASSIS, NOTE THE OFFSET POSITION OF THE SERVO MOUNT
HOLES TO THE LEFT SIDE OF THE CHASSIS. ADD A THIN SPACER ON
EACH OF THE TWO FRONT SCREWS.
STEP 3 OPEN THE KINGPIN BAG (INSIDE BAG 2) INSTALL A
THIN NUT ON EACH KINGPIN, INSERT IT INTO THE END OF THE
FRONT AXLE PLATE, ADD A LOCKNUT AND TIGHTEN, REPEAT
FOR THE OTHER SIDE.
STEP 5 OPEN BAG 3. ATTACH THE NITRO BOTTOM PLATE ON
THE REAR OF THE CHASSIS WITH TWO LONG SCREWS(3/8).
THREAD THE ALUMINUM THROTTLE PLATE SUPPORTS ONTO THE
SCREWS AND TIGHTEN THEM. NOTE THAT THERE ARE TWO SETS
OF HOLES IN THE PLATE SO THAT YOU CAN CHANGE THE REAR
OFFSET AS NEEDED ONCE YOU INSTALL YOUR ENGINE .
1
NITRO PRO MOD DRAG KIT

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Nitro Pro Mod 2104 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for RJ Speed Nitro Pro Mod 2104

  • Page 1 NITRO PRO MOD DRAG KIT THANKS FOR BUYING RJ SPEED’S NITRO DRAG KIT . IT IS A LITEWEIGHT CAR MADE FOR STRAIGHT LINE DRAG RACING AND CAN BE BROKEN IF RUN INTO SOLID OBJECTS AT HIGH SPEED. YOU WILL NEEDTO PUR- CHASE A .12 TO.18 SIZE SMALL BLOCK ENGINE, CLUTCH SETUP, AND EXHAUST SYSTEM.
  • Page 2 STEP 6 PRESS AN OILITE BUSHING INTO EACH OF THE REAR AXLE MOUNTS AS SHOWN. NOTE THAT BOTH MOUNTS ARE ALIKE AND THE ROUNDED TOP SIDE OF EACH ONE WILL GO TO THE REAR OF THE CAR. THE LARGE PART OF THE BUSHING SHOULD BE TO THE OUTSIDE WHEN YOU MOUNT THEM.
  • Page 3 STEP 13 ATTACH THE THROT- TLE PLATE TO THE TOP OF THE ALUM. SUPPORTS WITH TWO 1/4” SCREWS. OPEN BAG 6. THREAD THE BALL JOINT INTO THE HOLE AT THE FRONT OF THE THROTTLE PLATE. STEP 15 5147 FUEL TANK. WE HAVE PROVIDED EXTRA PICTURES INCLUDING A CUTAWAY VIEW STEP 14 ATTACH THE PULL ROD POST TO THE CHASSIS WITH IN ADDITION TO THE MANUFACTURER’S IN-...
  • Page 4 IF YOUR ENGINE IS NEW YOU SHOULD BREAK IT IN ACCORDING TO THE MANUFACTURER’S INSTRUC- TIONS, THEN GO OUT AND HAVE FUN WITH YOUR RJ SPEED NITRO DRAG CAR. REPLACEMENT PARTS AND ACCESSORIES ARE AVAILABLE THRU YOUR LOCAL HOBBY SHOP.IF THEY DO...
