THANKS FOR BUYING RJ SPEED'S FUNNY CAR DRAG KIT. IT IS MADE FOR STRAIGHT LINE DRAG RACING
AND CAN BE BROKEN IF RUN INTO SOLID OBJECTS REPEATEDLY AT HIGH SPEED. IT REQUIRES A MOTOR,
BATTERY PACK, AND A TWO CHANNEL RADIO CONTROL UNIT WITH TWO SERVOS OR ONE SERVO AND AN
ESC. A STANDARD SIZE OR MINI SERVO IS GOOD FOR THE STEERING, AND A MINI SERVO IS BEST TO
MOUNT IN THE SWITCH PLATE IF YOU ARE GOING TO USE A MICRO SWITCH INSTEAD OF AN ESC. YOU WILL
NEED A SMALL PAIR OF PLIERS, AND A 1/4" WRENCH OR NUTDRIVER. HEX WRENCHES TO FIT THE SOCKET
HEAD SCREWS ARE INCLUDED IN THE KIT. YOU WILL ALSO NEED PAINT FOR THE LEXAN BODY AND WING.

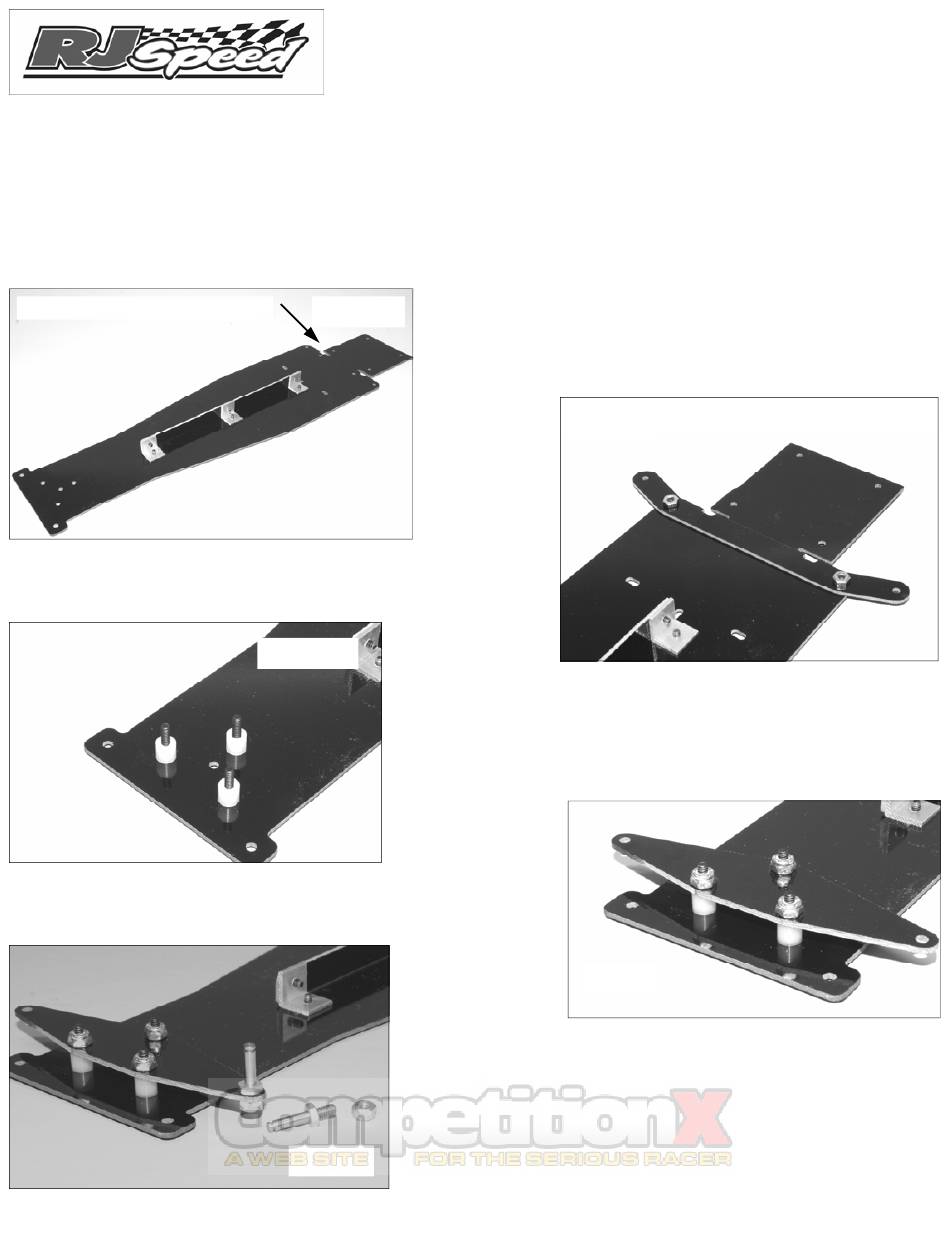

READ EACH STEP THROUGH, REFER TO THE PICTURE OR DRAWING AND THEN DO THE ASSEMBLY.
NOTE ANGLED SIDE OF REAR POD
STEP 2 INSTALL THE REAR BODY MOUNT AT THE REAR OF
THE CHASSIS WITH TWO 1/4" SCREWS AND NUTS.
STEP 4 ADD THE FRONT AXLE PLATE AND A 1/4" LOCKNUT
ON EACH SCREW AND TIGHTEN.
FUNNY CAR KIT LESS ELECTRICS
STEP 1 OPEN BAG F1 CHASSIS. INSTALL THREE ANGLE
STEP 1
BRACKETS TO THE CHASSIS WITH 1/4 " SCREWS. ATTACH
THE CHASSIS BRACE TO THE BRACKETS WITH THREE 1/4"
SCREWS. TIGHTEN ALL SIX.
STEP 3
STEP 3 OPEN BAG F2 . INSTALL THREE 5/8" SCREWS IN THE
FRONT OF THE CHASSIS AND ADD A 1/4" SPACER ON EACH.IF
YOU ARE GOING TO RUN ON A ROUGH SURFACE CUT DOWN
THE SPACERS TO INCREASE THE GROUND CLEARANCE.
STEP 5 INSTALL A 5-40 JAM NUT (THIN ONE) ON EACH KING-
PIN THEN INSTALL THE KINGPIN IN THE FRONT AXLE PLATE
AND ADD A 5-40 LOCKNUT AND TIGHTEN . HOLD THE KINGPIN
WITH A SMOOTH PAIR OF PLIERS.
STEP 5
RJS2002
STEP 2
STEP 4
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FUNNY CAR and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for RJ Speed FUNNY CAR

  • Page 1 RJS2002 FUNNY CAR KIT LESS ELECTRICS THANKS FOR BUYING RJ SPEED’S FUNNY CAR DRAG KIT. IT IS MADE FOR STRAIGHT LINE DRAG RACING AND CAN BE BROKEN IF RUN INTO SOLID OBJECTS REPEATEDLY AT HIGH SPEED. IT REQUIRES A MOTOR, BATTERY PACK, AND A TWO CHANNEL RADIO CONTROL UNIT WITH TWO SERVOS OR ONE SERVO AND AN ESC.
  • Page 2 STEP 6 INSTALL AN E-CLIP ON ONE END OF EACH AXLE AND STEP 6 INSERT INTO THE STEERING BLOCK AS SHOWN. LUBE EACH KINGPIN WITH A SMALL AMOUNT OF SILICONE OR LIGHT OIL AND INSTALL THE STEERING BLOCKS WITH THE ANGLED POR- TION TO THE REAR AND INSIDE.
  • Page 3 STEP 12 SLIDE THE HUB/GEAR ON THE AXLE AND RETAIN WITH TWO 10-32 SET SCREWS.TIGHTEN EACH CAREFULLY. PLASTIC CAN BE STRIPPED IF OVERTIGHTENED. FILING A FLAT SPOT ON THE AXLE FOR EACH SET SCREW WOULD MAKE IT MORE SECURE. INSTALL A NYLON AXLE SPACER ON THE AXLE AND SLIDE IT THRU THE BUSHINGS.
  • Page 4 STEP 17 THIS STEP SHOWS HOW TO MOUNT A SMALL STEP 17 SERVO AND MICRO SWITCH ON THE SWITCH PLATE. YOU MAY NEED A SERVO WIRE EXTENSION IF YOURS WON’T REACH THE AREA IN FRONT OF THE PULL ROD POST WHERE YOU WILL MOUNT YOUR RECEIVER.
