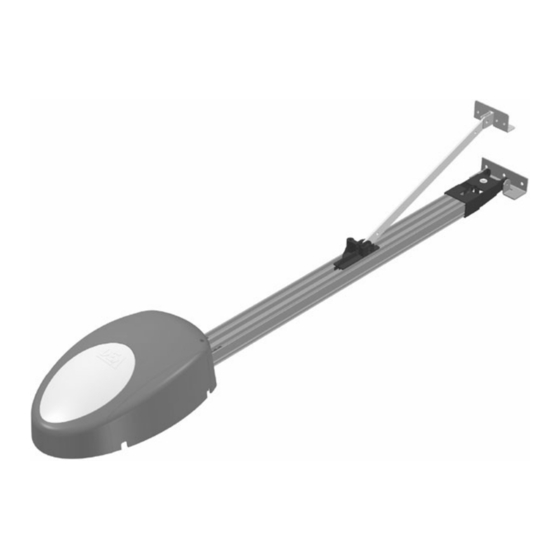

Dea Spazio Series Operating Instructions And Warnings

Sectional door electromechanical operator
Hide thumbs
Table of Contents

  • Italiano

    • Premessa

    • 1 Conformità Del Prodotto

    • Riepilogo Avvertenze in Merito Ai Rischi Residui
      • Table of Contents

    • 3 Modelli E Contenuto Imballo

    • 4 Istruzioni Per L'uso
      • Descrizione Del Prodotto
      • Dati Tecnici
      • Riepilogo Indicazioni Per La Marcatura
      • Condizioni DI Utilizzazione Previste
      • Istruzioni Per Eseguire Senza Rischio
        • Trasporto
        • Installazione, Montaggio E Smontaggio
        • Messa In Funzione
        • Impiego Ed Utilizzazione
        • Regolazione

    • 5 Cablaggio E Programmazione
      • Addestramento
      • Controindicazioni DI Utilizzazione
        • Manutenzione E Riparazione

    • Della Centrale DI Comando
      • Cablaggio E Collegamento Alle
        • Declaração Do Fabricante
      • Programmazione

    • 6 Lista Parti Ordinabili

    • 7 Assieme Completo Chiusura
      • Del Bordo Principale
      • Cesoiamento Sui Bracci Laterali
      • Impatto Nell'area DI Chiusura

  • Español

    • 3 Modelos Y Contenidodel Embalaje

    • 4 Instrucciones De Uso
      • Descripción Del Producto
      • Datos Técnicos
      • Resumen Indicacionespara el Marcado
      • Condiciones De Utilización Previstas
      • Instrucciones Para Trabajarsin Riesgo
        • Transporte
        • Instalación, Montaje y Desmontaje
        • Puesta En Funcionamiento
        • Empleo Y Utilización
        • Regulación
      • Formación
      • Contraindicaciones De Utilización
        • Mantenimiento Y Reparación

    • 6 Lista De Repuestos

    • 7 Conjunto Completo Cierre
      • Nivel Mínimo de Protección del Borde Principal
      • Peligro De Corte En Los Brazos

  • Português

    • Premissa

    • 1 Conformidade Do Produto

    • 2 Resumo das Advertências Acerca Dos Riscos

    • 3 Modelos E Conteúdo Da Embalagem

    • 4 Instruções Para Utilização
      • Descrição Do Produto
      • Dados Técnicos
      • Resumo das Indicações para a Marcação
      • Condições De Utilização Previstas
      • Instruções Para Operações Sem Risco
        • Transporte
        • Instalação, Montagem E Desmontagem
        • Colocar Em Funcionamento
        • Emprego E Utilização
        • Regulação
      • Aprendizagem
      • Contra-Indicações De Utilização
        • Manutenção E Reparação
      • Cablagem E Ligação Dos Terminais

    • Central De Comando
      • Programação

    • 6 Lista De Peças De Substituição

    • 7 Conjunto Completo Fecho
      • Do Dispositivo Principal
      • Fecho Dos Braços Laterais Na Área de Abertura - Risco de Esmagamento Na Área de Abertura
      • Impacto Na Área de Fecho Ou de Abertura
        • Ejemplo De Instalación Típica
        • Exemplo De Instalação Típica

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 12

Quick Links

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Spazio Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Dea Spazio Series

Summary of Contents for Dea Spazio Series

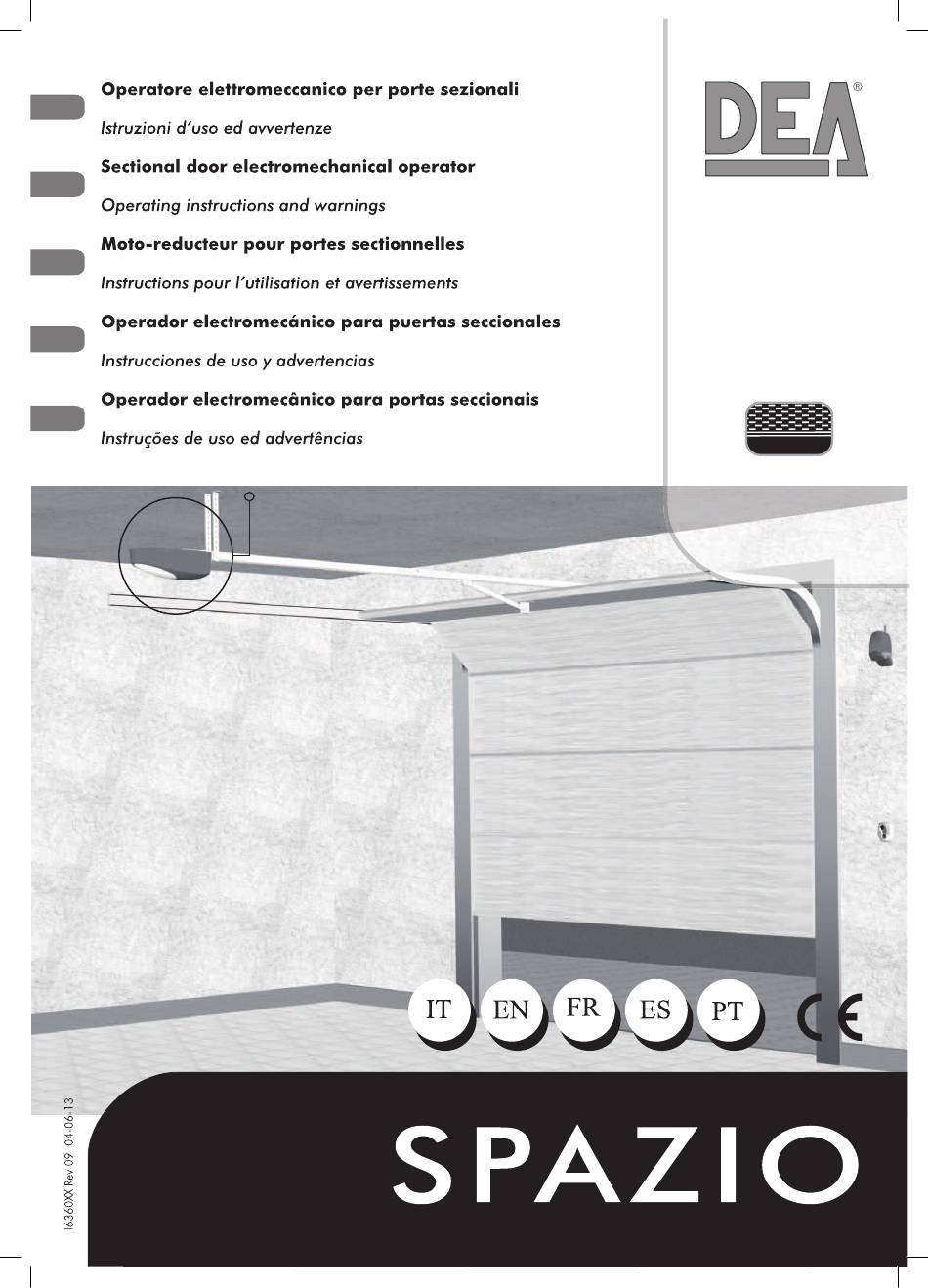

  • Page 2 Warning simbologia riportata. Avertissement Advertencia USE OF THIS BOOKLET Advertência Pericolo In order to facilitate communication and the traceability of parti- Danger cularly important parts of the text, DEA System adopts the symbols Danger Peligro provided. Perigo Consultazione UTILISATION DE CE LIVRET Consultation Consultation Pour faciliter la communication et le repérage de renseignements Consultación...
