Kurzanleitung

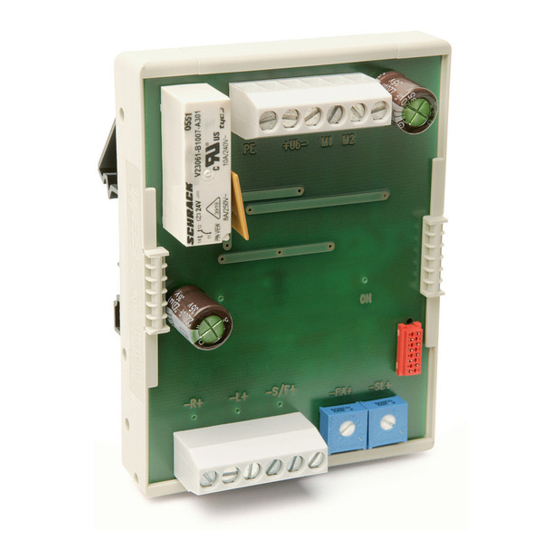

MS02
Motorsteuermodul
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/ms02
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass das Motor-
steuermodul richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2 Telefon: + 49 7661 394-0
79256 Buchenbach Telefax: + 49 7661 394-388
www.siko-global.com Service: support@siko-global.com
MS02 · Datum 03.09.2019 · Art. Nr. 90050 · Änd. Stand 172/19

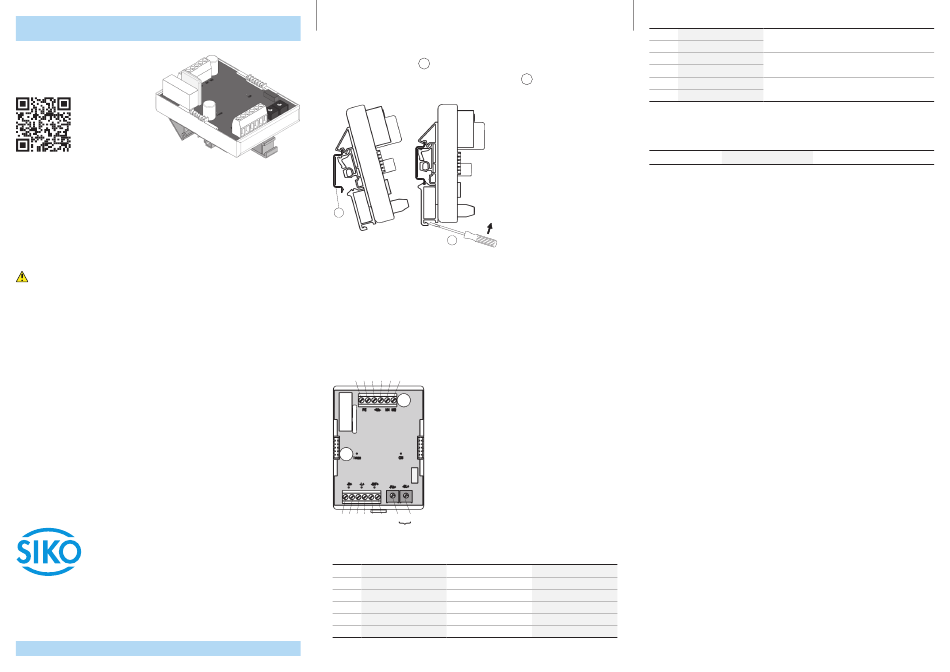

Montage Messanzeige
Das MS02 ist zum Anbau an eine Hutschiene z. B. nach DIN EN 50022, DIN EN
50035 vorgesehen.
• Gerät in die Schiene einhängen und aufschnappen.
1
• Zum Lösen des MS02 mit einem Schraubendreher
Pfeilrichtung Klemmung lösen.
1
2
Elektrische Installation
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf die Messanzeige oder dessen Anschlussleitung einwirken können!
• Das System in möglichst großem Abstand von Leitungen einbauen, die mit Stö-
rungen belastet sind. Schirmbleche oder metallisierte Gehäuse verwenden.
• Schützspulen müssen mit Funkenlöschgliedern beschaltet sein.
Anschlussbelegung
7 8 9 10 11 12
1 2 3 4 5 6 P1 P2
nur bei Digital
PIN Digital Analog unipolar
1 Rechtslauf Masse Enable Masse
2 Rechtslauf Plus Enable Plus
3 Linkslauf Masse Rechts/Links Masse
4 Linkslauf Plus Rechts/Links Plus
5 Eil/Schleich Masse Analog Masse
6 Eil/Schleich Plus Analog 0 ... 10 V
PIN Belegung
7 PE
8 PE
9 +UB
10 GND
2 unten einhaken und in
11 M1
12 M2
Technische Daten
Elektrische Daten
Betriebsspannung
Analog bipolar
Enable Masse
Enable Plus
nc
nc
Analog Masse
Analog -10 ... 10 V
Beschreibung
Schirm Motorleitung
Spannungsversorgung 24 V DC ±20 %
Motoranschluss; vertauschen um die Drehrichtung
zu wechseln
Ergänzung
24 V DC ±20 % (geregelt) mit LED-Indikator, verpolsicher
